一、汽車槽車的定義與分類

 1. 槽（罐式）汽車（槽車）的定義

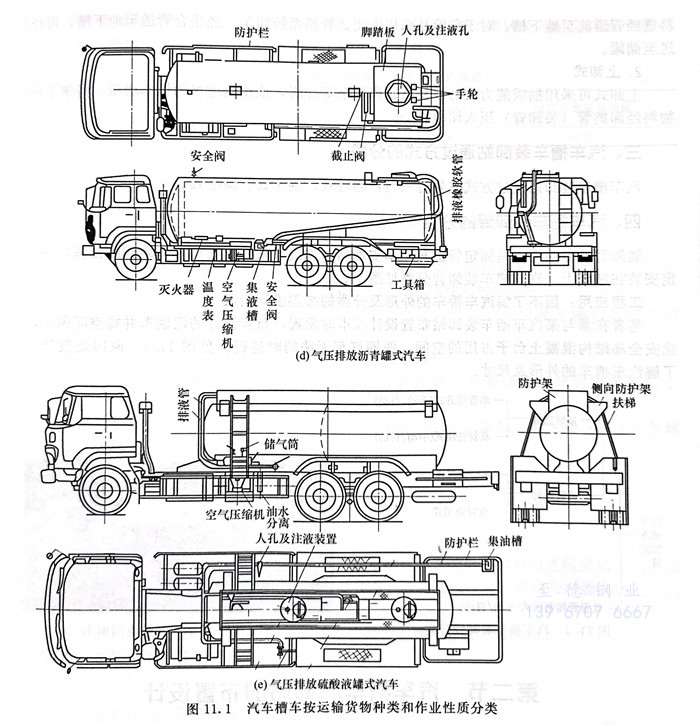

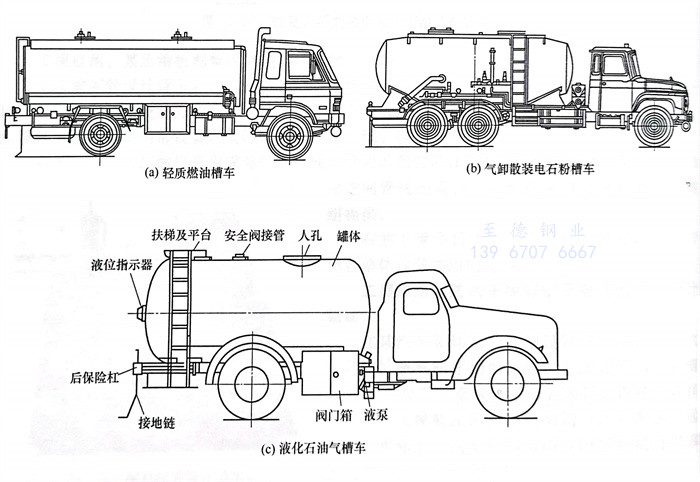

   （罐式）汽車（圖11.1）是指裝有罐狀的容器，并且通常帶有工作泵，用于運輸液體、氣體或粉粒狀物質以及完成特定作業任務的專用汽車和專用汽車列車。

 2. 槽（罐式）汽車的分類

   ①. 按運輸貨物種類和作業性質分類：液罐汽車、粉罐汽車、顆粒罐汽車、氣罐汽車、其他專用罐式汽車。例如，化工槽（罐式）汽車主要裝運液體化工物品，如硫酸、鹽酸、硝酸、冰醋酸、液堿、氨水、次氯酸鈉、甲醛、苯、甲醇、乙醇、酒精、液體化肥等。這類物品均屬化工危險品，具有不同程度的易燃、易爆、有毒或強腐蝕等特性。

   ②. 按槽車罐體能承受的內壓力大小分類。罐體按內壓分級有下列四個等級。

      a. 低壓罐體：0.1≤p<1.6MMPa;

      b. 中壓罐體： 1.6≤p<10.0MPMPa;

      c. 高壓罐體：10≤p<100MPa;

      d. 超高壓罐體：p≥100MPa。

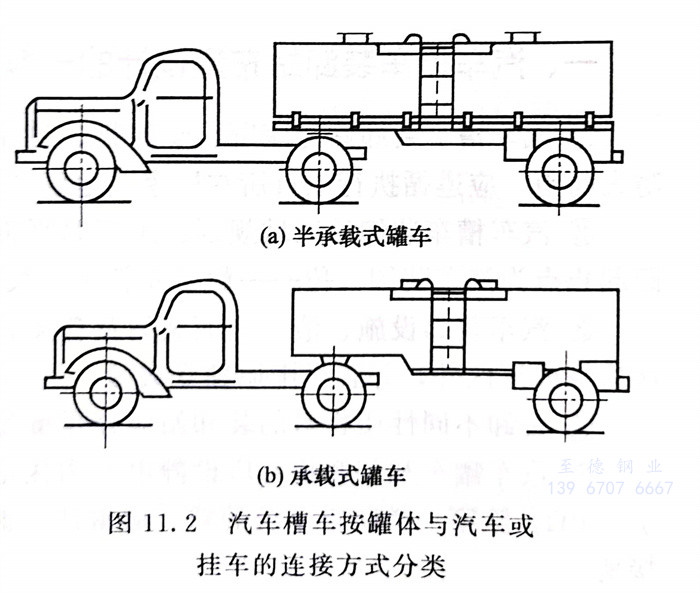

  ③. 按槽車罐體與汽車或掛車的連接方式分類：半承載式罐車，承載式罐車，見圖11.2。

二、汽車槽車裝卸站的分類

 1. 下卸式

   下卸式是利用槽車的下卸口，通過膠管將物料自流到地下槽，接卸口分敞開式和密閉式兩類。對于重油類物料可采用敞開式，方形卸料槽經管道流至地下槽；對于危險品采用密閉式管路系統卸車，經集合管送至地下槽，再經泵送至儲罐。

2. 上卸式

   上卸式可采用抽吸能力大的往復泵、齒輪泵等卸料，或用壓縮機為槽車增壓，將槽車內的物料經卸鶴管（裝卸臂）壓入儲罐。

三、汽車槽車裝卸站通過方式的分類

   汽車槽車裝卸站通過方式主要有三類：通過式、倒車式、圓亭式。

四、汽車槽車裝卸臂的分類

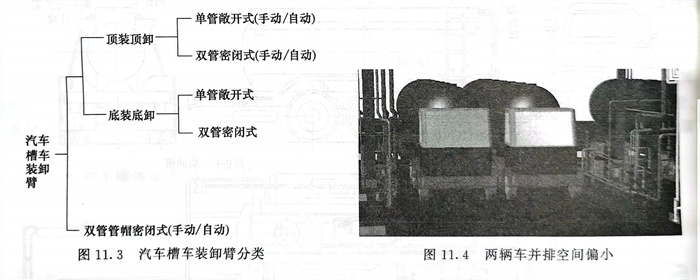

   裝卸臂又稱鶴管，是固定管道與槽車實現動態連接，來控制物料安全裝卸的設備，一般固定安裝在站臺上。汽車槽車裝卸臂分類見圖11.3。

工程應用：因不了解汽車槽車的外形及分類的布置設計錯誤

   筆者在參與某汽車槽車裝卸站布置設計校審時發現，布置設計的兩輛車并排空間偏小，去除安全島結構混凝土臺子占用的空間，兩輛汽車無法同時通行，見圖11.4。原因是設計人不了解汽車槽車的外形及尺寸。
