工程應用：某旋渦泵管道的配管設計


   某旋渦泵管道的配管設計見圖9.35。


工程應用：某立式泵的配管設計


   某立式泵的配管設計見圖9.36。由于泵體比管廊最下層高，因此，泵布置在管廊的外側。立式泵的出口管道及閥門統一從泵左側布置。





工程應用：某臥式離心泵入口管道配管設計錯誤

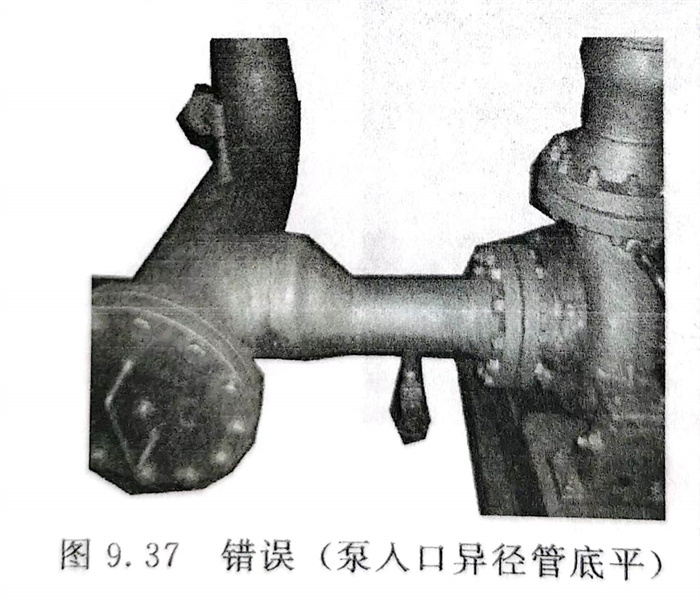

   某臥式離心泵入口管道的異徑管設計成了底平，如圖9.37所示，施工現場修改成了頂平。
