工程應用：某臥式泵出口管道的配管設計

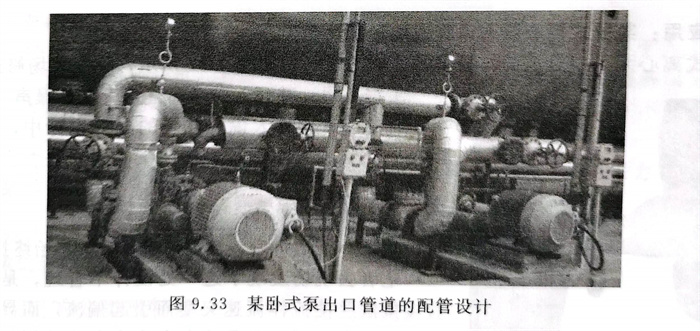

  某臥式泵出口管道的配管設計見圖9.33，出口管道統一布置在一側，閥門及儀表的高度適合操作和維護。

工程應用：泵管道提高補償能力的配管設計方案

  泵管口必須根據制造廠提供的接口的允許推力和力矩進行核算。如圖9.34所示，幾種接管方法，由～（f）隨著管道長度的增加，其補償能力也增大，也就越適用于高溫場合。

  對于Y形泵，泵管口朝上，應在立管或立管彎頭處設置吊架，使管道的應力和重量由支架來承受，而不是由泵體來承受，這樣在泵檢修時也不需另設管道的臨時支架進行吊運。施工時應特別注意管中心線和接口中心線要對準，以減少應力。
