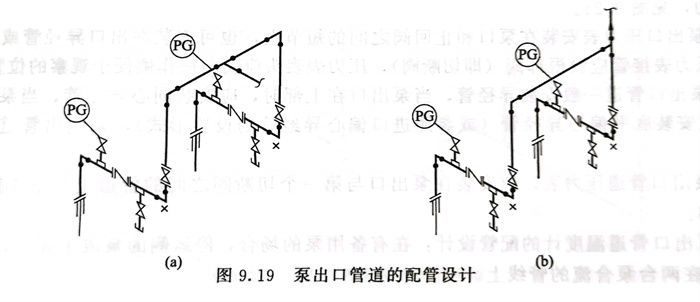

②. 泵的出口管道應有一定柔性，特別是在高溫、高壓條件下，需經過應力分析，根據應力的大小來確定管道的幾何形狀。如圖9.19所示，左圖出口管道對稱布置，增加了管道的柔性，并使互為備用的兩臺泵的熱應力大體相等，但增加了少量管子和彎頭，略微增加一些壓力損失和投資。在熱介質的管道中，存在著兩臺泵運行狀態不同，一臺運轉，一臺備用，備用側溫度較低，往往使熱應力分析有問題。
③. 為防止泵的流體倒流引起泵的葉輪倒轉，泵出口宜裝有止回閥。升降式止回閥應安裝在水平管道上；立式升降式止回閥可裝在管內介質自下而上流動的垂直管道上；旋啟式止回閥、旋啟對夾式止回閥優先安裝在水平管道上，也可安裝在介質從下往上流動的垂直管道上；雙板彈簧對夾式止回閥可安裝在水平或垂直管道上，流體方向一般應自下而上，但在閥門結構允許時也可自上而下。要注意在安裝對夾式止回閥時，出口方向必須設短管，不能與切斷閥直接連接。當泵的出口管道垂直向上時，應根據需要在止回閥出口側管道（或止回閥蓋上鉆孔）安裝放凈閥，亦可在止回閥出口法蘭所夾的排液環的接口安裝放凈閥，如圖9.20（a）、（b）所示。為降低泵出口切斷閥高度可采用異徑止回閥，如圖9.20（c）、（d）所示。

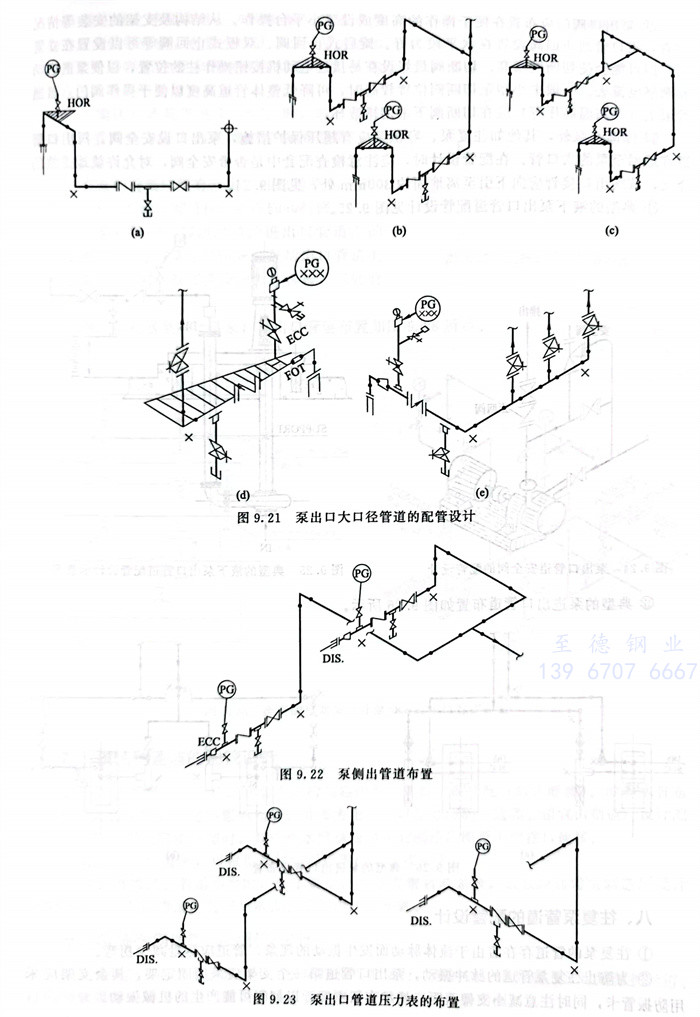

④. 對于大口徑頂出泵的出口管道，為了便于閥門操作和支撐，必要時設置合適的平臺以操作閥門，見圖9.21。
⑤. 泵出口壓力表安裝在泵口和止回閥之間的短節上，也可安裝在出口異徑管或異徑止回閥上。壓力表接管應設根部閥（即切斷閥），壓力表表頭應朝向操作側便于觀察的位置。
⑥. 泵出口管道一般安裝異徑管，當泵出口在上部時，應安裝同心異徑管，當泵出口在側面時，宜安裝底平偏心異徑管（或參照進口偏心異經管的設置形式），泵側出管道的布置見圖9.22。
⑦. 泵出口管道壓力表，應安裝在泵出口與第一個切斷閥之間的管道上且易于觀察之處，見圖9.23。
⑧. 泵出口管道溫度計的配管設計：在有備用泵的場合，停運側的泵成了死區，因此溫度計應安裝在兩臺泵合流的管線上。
⑨. 泵出口閥門應布置在便于操作的高度或設置小平臺操作。從結構及支架的安裝等情況來看，出口管的止回閥設置在水平段為好。旋啟式止回閥、雙板式止回閥等可以設置在立管上，但可能會使切斷閥增高。切斷閥最好設在易接近電動機按鈕操作柱的位置，以便泵的啟動和觀察電流表。一般中小型泵切斷閥位置較高時，可降低整體管道高度以便于操作閥門。普通管道上（非高溫高壓等）應在切斷閥下采用排液環。

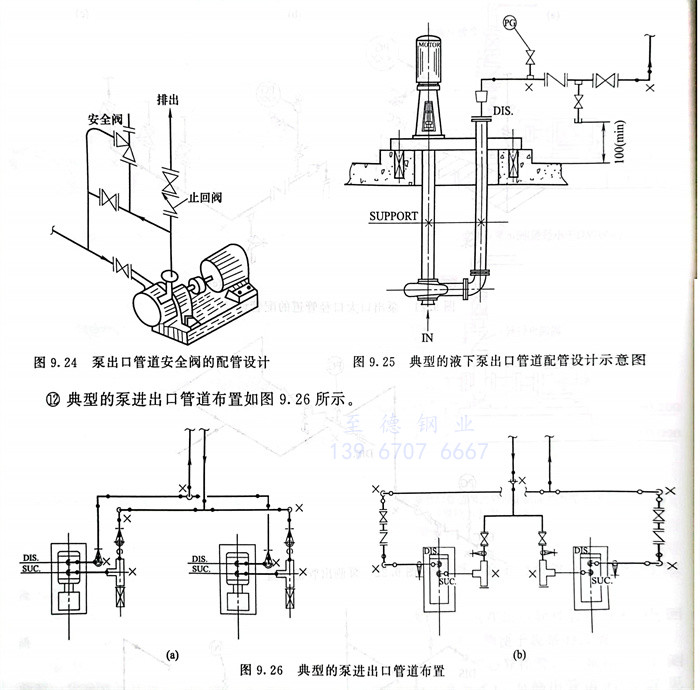

⑩. 除離心泵外，其他如往復泵、容積泵應有超壓保護措施，泵出口設安全閥，閥出口管道宜返回至泵的入口管。在配管設計時，應注意檢查配套中是否帶安全閥，對允許就地排放的介質，該閥出口接管應向下引至離地面約300mm處，見圖9.24。
?. 典型的液下泵出口管道配管設計見圖9.25。
?. 典型的泵進出口管道布置如圖9.26所示。
