①. 對于使用電動機超過200kW（2000kg）的大型泵，當檢查維修時不能使用叉車或吊車時，如管廊下、管廊和設備之間等，應設置吊梁（載重滑車梁）。設置時應充分考慮泵殼、葉輪軸的拆卸以及用于外抽時的吊梁。

  ②. 原則上每臺泵都設一根吊梁，但是如果起吊區無空間，亦可兼用一根。

  ③. 設置在管廊下的泵，其吊梁高度應不影響出入管廊的配管、儀表電氣管纜及照明用支架懸臂。

工程應用：管廊上安裝空冷器時泵的布置

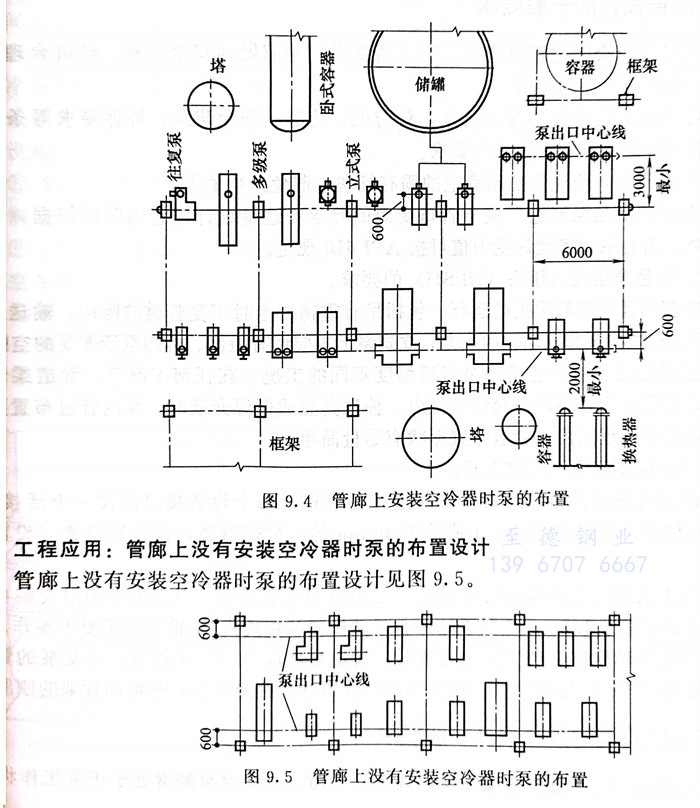

  見圖9.4，在管廊下6m一跨之內，可布置大型泵1臺、中型泵2臺、小型泵3臺，一般泵單排布置，出口中心線對齊，距管廊柱中心線的間距在600～2000mm之間。在管廊上方有空冷器時，如泵的操作溫度在340℃以下則泵布置在管廊外側，泵出口中心線對齊，伸出管廊距柱中心線0.6m。泵的驅動機在管廊內側。如泵的操作溫度等于或大于340℃時，則泵布置在管廊外側，泵出口中心線對齊，距管廊柱中心線3m。泵的驅動機也在管廊外側。泵前方的操作檢修通道，可能有小型叉車通行，其寬度不小于1250mm，在多級泵前方的寬度不小于1800mm。兩排泵之間的檢修通道，寬度不小于3000mm，如不夠時，泵端應有3000mm的通道。

工程應用：管廊上沒有安裝空冷器時泵的布置設計

   管廊上沒有安裝空冷器時泵的布置設計見圖 9.5

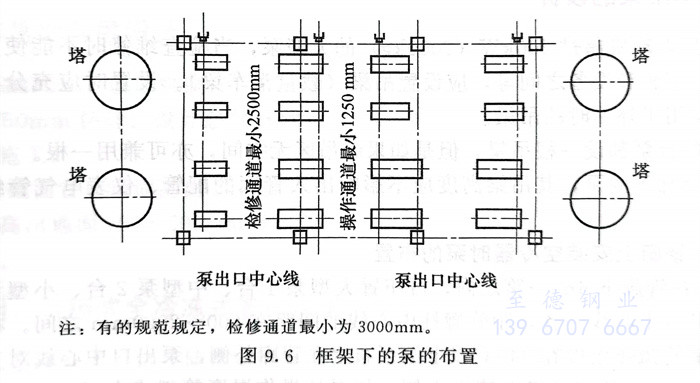

工程應用：框架下的泵的布置設計

  框架下的泵的布置設計見圖 9.6
