加熱爐需要的工作蒸汽，主要是供給噴嘴霧化，爐體滅火、吹灰器吹灰、消防、吹掃和管道伴熱。其管道設計的特點如下。

  ①. 蒸汽分配管。一般水平布置在地面上，其管中心標高距地面約500mm，兩端設有支架，用管卡卡住，蒸汽分配管的底部應設置疏水閥。

  ②. 滅火蒸汽管道。

    a. 由裝置新鮮蒸汽管上引出的一根專用管道，其總閥應為常開的。

    b. 至爐膛及回彎頭箱內的滅火蒸汽管均應從蒸汽分配管上引出。

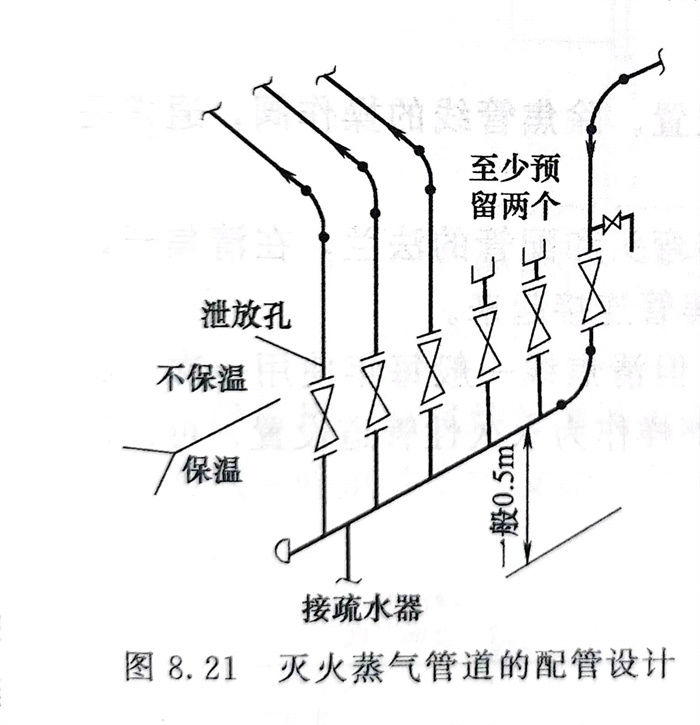

    c. 滅火蒸汽管道上的閥門的下游管上，緊靠閥門處宜設泄放孔（(6~10～10mm）。泄放孔的方位應布置在閥門手輪反方向180°的位置上，見圖8.21。

    d. 蒸汽分配管距加熱爐爐體不宜小于7.5m（有的規范規定為15m），以便安全操作。

    e. 滅火蒸汽管線平時是不用的，僅在發生事故時打開，所以從閥門到加熱爐這段管線不必試壓、不必保溫，跨距可比一般管線大些。在通往加熱爐的滅火蒸汽管線的高點不需提供放空。
