①. 加熱爐爐體的設計一般由工業爐專業負責。但是，作為配管設計專業，也應研究。設計協作流程如下：

    工業爐專業提供爐體總體簡圖、管口位置要求、平臺布置初版圖、火嘴（燃燒器）圖。

     配管設計專業確定初版管道布置：確定平臺的大小、位置及高度，必要時增加平臺或協調爐子管口方位的修改；確定梯子形式、位置；管道布置走向、管道支吊架等。

  ②. 加熱爐的管道布置設計隨加熱爐的爐型不同而不同。加熱爐區的管道包括：工藝管道（加熱爐入口配管、加熱爐出口轉油線）、燃料管道（供油管、回油管、燃料氣管、長明燈燃料氣管、霧化蒸汽管、滅火蒸汽管）、清焦配管、吹灰器配管、消聲器配管等，其中滅火蒸汽、吹掃空氣等輔助管道與爐子本身不相連接。在布置加熱爐的管道時，應對這些管道統一考慮。

  ③. 加熱爐的管線要易于檢查和維護，燃燒器和管線（包括燃料油、燃料氣和霧化蒸汽）要易于拆卸。燃料油和燃料氣的調節閥要裝在地面易于觀察和維護之處。

  ④. 加熱爐的進料管線應保持各路流量均勻，對于全液相進料管線，一般都設有流量調節閥調節各路流量，否則應對稱布置管線。汽液兩相的進出管線，必須采用對稱布置，以保證各路壓降相同。

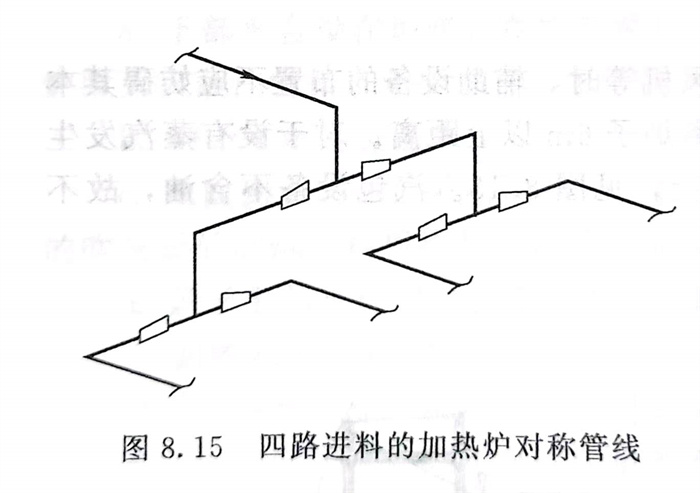

  ⑤. 加熱爐出口管線為氣液兩相流時，管線應對稱布置。立式圓筒加熱爐和箱式加熱爐進出口管線的布置原則基本相似，進出口管線應對稱布置（尤其汽液兩相流體時）且不應有大的壓力損失，主管必須有足夠大的截面。圖8.15為流體均勻分配進加熱爐的管線設計方法，進料管線兩側的管件、閥門的數量、管長度和口徑必須相同。用三通將單根進料管分為兩路，每路又以同樣方式再分成流量相同的兩路。根據加熱爐流路的數目，可以重復進行，這種布置方法稱為對稱式布置。出口管應與進口管相似。兩相流管線的進口管和出口管都必須采用對稱配管，從第一次分開到最后匯合，各路壓降都應相同。

  ⑥. 在爐出口管線靠近彎頭、三通或管徑變化大的地方，或從爐頂垂直向下的地方應設減振器，以防止可能產生的劇烈振動。

  ⑦. 在加熱爐入口管線上安裝放空閥，在加熱爐出口管線上設放凈閥，且不得妨礙管線的試壓。

  ⑧. 由于加熱爐出口管線多為合金鋼，其線路應盡可能短，尤其減壓爐至減壓塔的轉油線，但應有足夠的柔性。

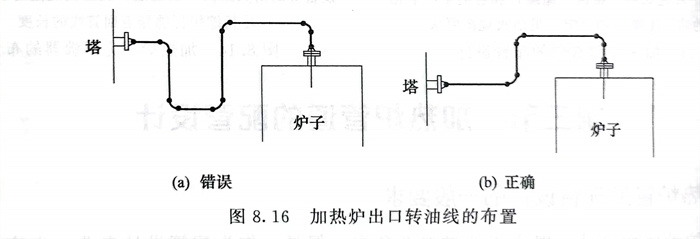

  ⑨. 轉油線應以最高溫度計算熱補償量，并利用管道自然補償來吸收其熱膨脹。加熱爐出口轉油線多為氣液混相液，流速高，易振動，因此不論加熱爐轉油線是單向流或兩相流，為防止停工存液和產生振動都不應出現U形，見圖8.16。

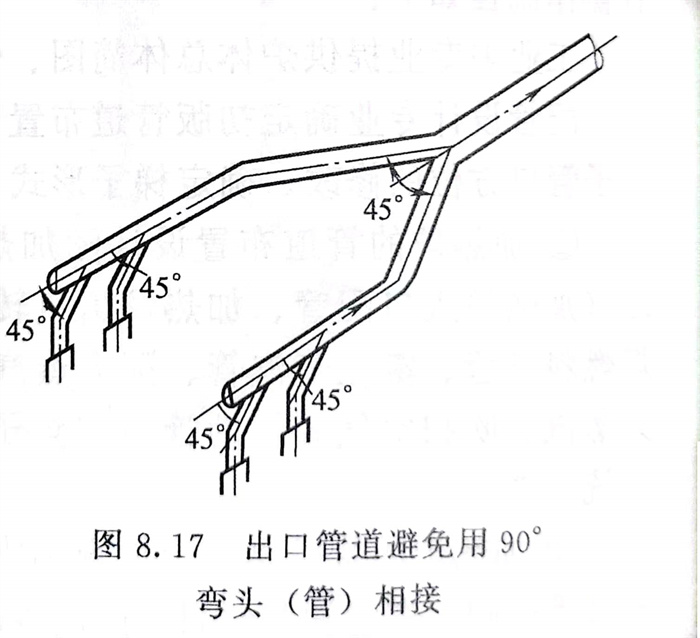

  ⑩. 出口管道應避免用90°彎頭（管）相接，應用45°相交，如圖8.17所示。

  ?. 從安全考慮，一旦加熱爐發生事故，應先切斷燃料，燃料總管上的切斷閥距加熱爐爐體距離應滿足工藝要求，且不應小于7.5m（按GB50160），便于人員靠近和操作。

  ?. 加熱爐的蒸汽分配管宜布置在地面上，距加熱爐爐體的距離不應小于7.5m（按GB50160），并至少應預留兩個半固定式接頭。
