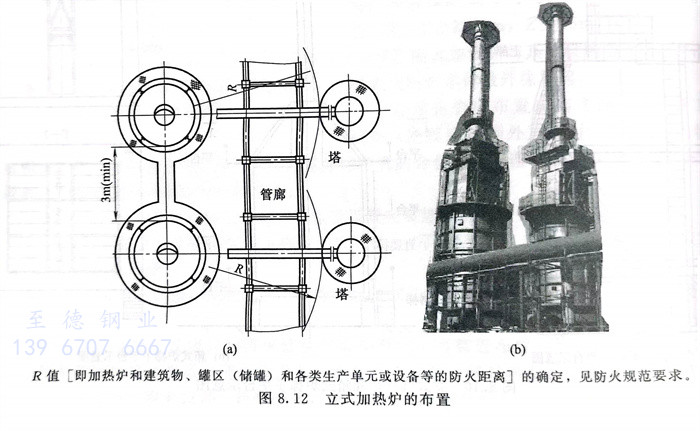

立式加熱爐的布置設計見圖8.12。

 工程應用：加熱爐和汽包的布置設計

   當加熱爐有輔助設備如空氣預熱器、鼓風機、引風機等時，輔助設備的布置不應妨礙其本身和加熱爐的檢修。燃料氣的分液罐等預處理設備要離爐子6m以上距離。對于設有蒸汽發生器的加熱爐，汽包宜設置在加熱爐頂部或鄰近的框架上，見圖8.13。汽包設備不含油，故不受15m的限制。

 工程應用：加熱爐作為再沸器的布置設計

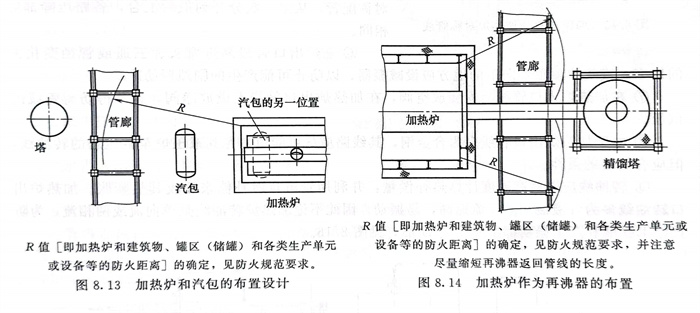

 加熱爐作為再沸器的布置設計見圖8.14。

  R值［即加熱爐和建筑物、罐區（儲罐）和各類生產單元或設備等的防火距離］的確定，見防火規范要求。

  R值［即加熱爐和建筑物、罐區（儲罐）和各類生產單元或設備等的防火距離］的確定，見防火規范要求，并注意盡量縮短再沸器返回管線的長度。
