管道配管隔熱層材料的選用主要遵循以下幾點要求：

一、導(dǎo)熱系數(shù)的要求

（1）保溫材料在平均溫度為70℃時，其導(dǎo)熱系數(shù)不得大于0.080W.080W/(m·K)。

（2）用于保冷的泡沫塑料及其制品在平均溫度為25℃時的導(dǎo)熱系數(shù)不應(yīng)大于0.044W／（m·K）。與GB 50264、SH／T3010、GB／T 4272等規(guī)范是一致的。

（3）泡沫橡塑制品在平均溫度為0℃時的導(dǎo)熱系數(shù)不應(yīng)大于0.036W/(m·K)。

（4）I類泡沫玻璃制品在平均溫度為25℃時的導(dǎo)熱系數(shù)不應(yīng)大于0.045W/(m·K),類泡沫玻璃制品在平均溫度為25℃時的導(dǎo)熱系數(shù)不應(yīng)大于0.064.064W/(m·K)。

二、隔熱材料密度、硬度和pH值的要求

  硬質(zhì)保溫材料的密度不應(yīng)大于300kg／m3，保冷材料制品的密度不應(yīng)大于200kg／m3，半硬質(zhì)、軟質(zhì)保溫材料制品密度不應(yīng)大于200kg／m3。

  硬質(zhì)保溫材料的抗壓強(qiáng)度不應(yīng)小于0.4MPa，硬質(zhì)保冷材料的抗壓強(qiáng)度不應(yīng)小于0.15MPa。隔熱材料制品的pH值不應(yīng)小于7。

三、隔熱材料應(yīng)符合的標(biāo)準(zhǔn)

  用于與奧氏體不銹鋼表面接觸的隔熱材料應(yīng)符合GB／T 50185《工業(yè)設(shè)備及管道絕熱工程施工驗收規(guī)范》有關(guān)氯離子含量的規(guī)定。硬質(zhì)隔熱材料不宜用于有振動的管道。

四、隔熱材料其他性能要求

（1）隔熱材料制品應(yīng)具有安全使用溫度和燃燒性能（不燃性、難燃性、可燃性）資料。

（2）隔熱材料制品應(yīng)具備防潮性能（吸水性、吸濕性、防水性）資料。保溫材料含水不得大于7.5％（質(zhì)量），保冷材料的含水率不得大于1％（質(zhì)量）。

（3）隔熱材料制品應(yīng)具有抗大氣腐蝕性、化學(xué)穩(wěn)定性、熱穩(wěn)定性、渣球含量、纖維直徑等測試報告。

（4）設(shè)備和管道的保溫結(jié)構(gòu)應(yīng)由非燃燒材料組成；保冷結(jié)構(gòu)可由阻燃材料組成，阻燃性保冷材料制品的氧指數(shù)不應(yīng)小于30。設(shè)備和管道的隔熱層除必須采用填充式結(jié)構(gòu)外，宜選用隔熱材料制品；保溫材料制品的最高安全使用溫度應(yīng)高于設(shè)備和管道的設(shè)計溫度；保冷材料制品的允許使用溫度應(yīng)低于設(shè)備和管道的設(shè)計溫度。

   絕熱層材料按照被絕熱的工藝設(shè)備和管道外表面溫度不同，其燃燒性能應(yīng)符合現(xiàn)行國家標(biāo)準(zhǔn)GB 8624《建筑材料燃燒性能分級方法》規(guī)定的燃燒等級，并應(yīng)符合下列規(guī)定：

     ①. 被絕熱的設(shè)備與管道外表面溫度T。大于100℃時，絕熱層材料應(yīng)符合不燃類A級材料性能要求。

     ②. 被絕熱的設(shè)備與管道外表面溫度T。小于或等于100℃時，絕熱層材料不得低于難燃類B1級材料的性能要求。

     ③. 被絕熱的設(shè)備與管道外表面溫度T?！?0℃時，有保護(hù)層的泡沫塑料類絕熱層材料不得低于一般可燃性B2級材料的性能要求。

（5）隔熱材料的防水率應(yīng)大于或等于95％；軟質(zhì)隔熱材料制品的回彈率應(yīng)大于或等于90％。

（6）對硬質(zhì)材料必須提供線膨脹或收縮率數(shù)據(jù)。

（7）隔熱材料應(yīng)是隔熱性能好，并有明確的導(dǎo)熱系數(shù)方程式或隨溫度變化的導(dǎo)熱系數(shù)圖表。進(jìn)行絕熱計算時可采用GB 50264《工業(yè)設(shè)備及管道絕熱工程設(shè)計規(guī)范》中附錄A常用絕熱材料性能規(guī)定的數(shù)據(jù)。

五、綜合選用

（1）有多種可供選擇的隔熱材料時，應(yīng)首先選用導(dǎo)熱系數(shù)小、密度小、強(qiáng)度相對高、無腐蝕性、損耗小、價格低、運(yùn)輸距離短、施工條件好的制品。

（2）如不能同時滿足，應(yīng)優(yōu)先選用密度小、綜合經(jīng)濟(jì)效益高的材料或制品。

（3）設(shè)備和管道表面溫度高于或等于450℃時，宜選用復(fù)合隔熱材料制品。

（4）保冷應(yīng)選用閉孔型的材料制品，不宜選用纖維質(zhì)材料制品。

（5）選用纖維材料制品時，除管殼外，氈席類制品應(yīng)由玻璃布或鐵絲網(wǎng)縫制。

（6）不宜選用石棉材料及其制品。

（7）隔熱材料及其制品在長期運(yùn)行時，材料無變形、熔化、焦化、疏脆、松散、失強(qiáng)等現(xiàn)象。

六、常用保溫材料的選用

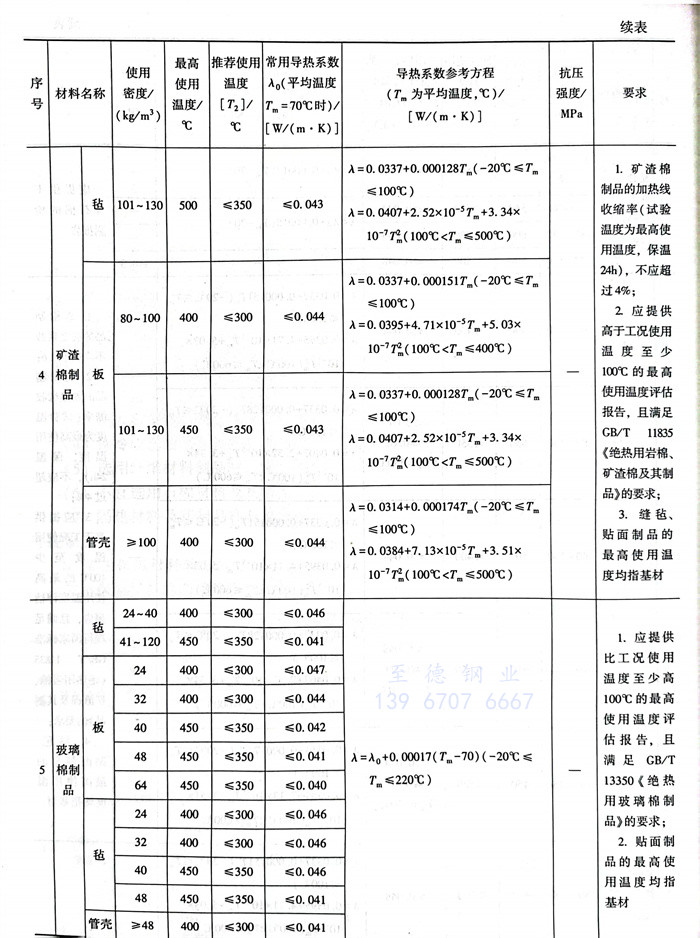

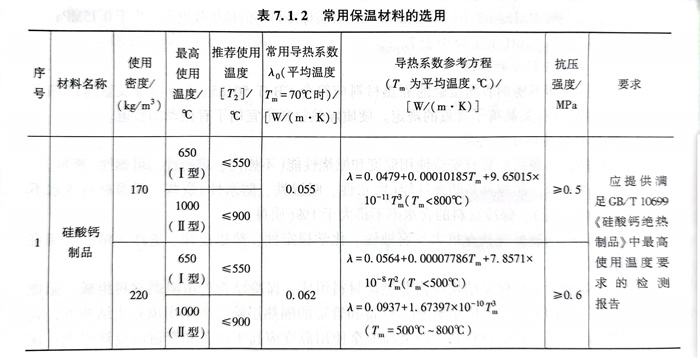

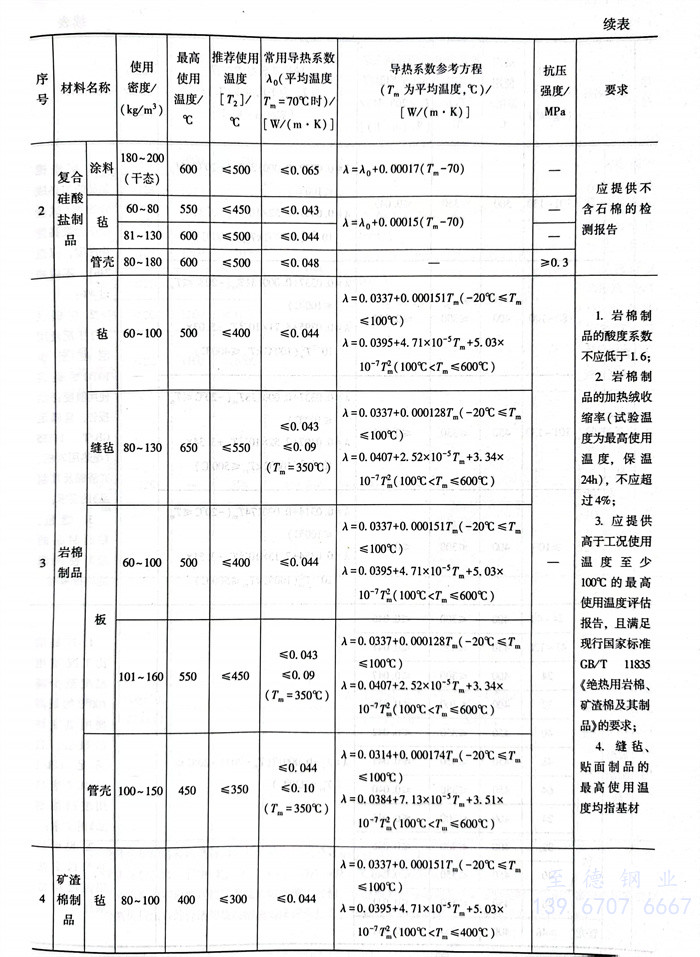

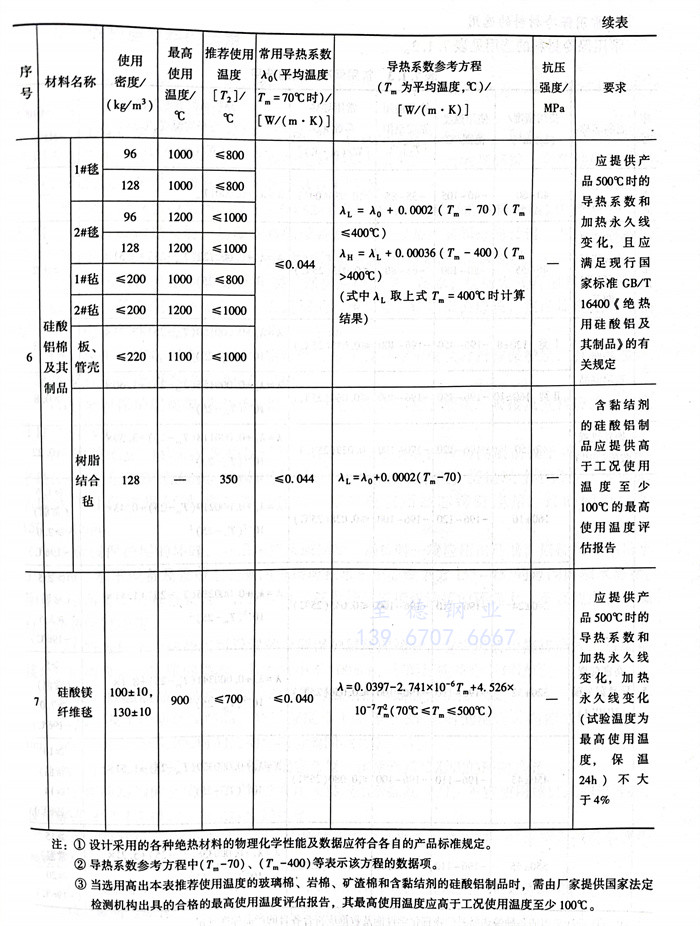

 常用保溫材料的選用見表7.1.2。
