不銹鋼管道上的儀表或測量元件的布置應便于安裝、觀察和維修。必要時應設置專用的操作平臺或梯子。儀表管口的長度應根據不銹鋼管道的隔熱層厚度確定。

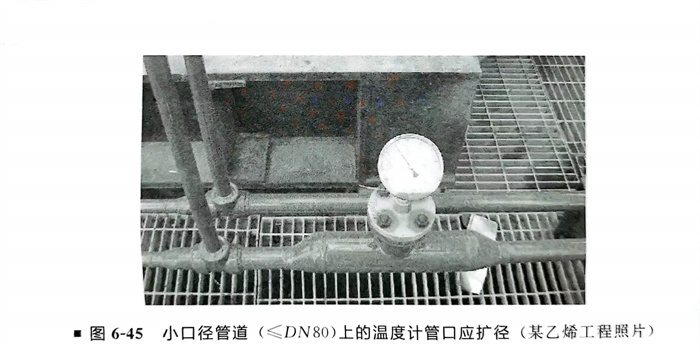

 ①. 溫度計、熱電偶宜安裝在直管段上，其安裝要求最小管徑規定如下：工業水銀溫度計DN50；熱電偶、熱電阻、雙金屬溫度計DN80；壓力式溫度計DN150；擴徑管長度不應小于250mm。

  ②. 溫度計、熱電偶在管道拐彎處安裝時，管徑不應小于DN40，且與管內流體流向成逆流接觸。

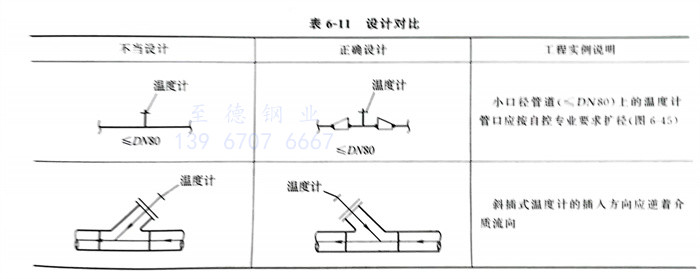

  ③. 溫度計可垂直安裝或傾斜45°安裝，傾斜45°安裝時，應與管內流體流向成逆流接觸（表6-11）。

  ④. 現場指示溫度計的安裝高度宜為1.2～1.5m。高于2m時宜設直梯或活動平臺。為了便于檢修，距離平臺最低不宜小于300mm。

  ⑤. 壓力式溫度調節系統由一個溫包和帶有規定長度的連接在儀表上的金屬毛細管組成，壓力式溫度調節系統，接管尺寸或溫包的長度由自控專業提供。管道布置設計時應確定溫包的位置（圖6-46）。

  ⑥. 對于有分支的工藝管道，安裝溫度計或熱電偶時，要特別注意安裝位置與工藝流程相符，且不能安裝在工藝管道的死角、盲腸位置。熱電偶溫度計接口應設在兩個或兩個以上進入流體相遇點的下游至少8倍管徑處。但在8倍管徑內允許有安全閥及放空的接管（圖6-47）。
