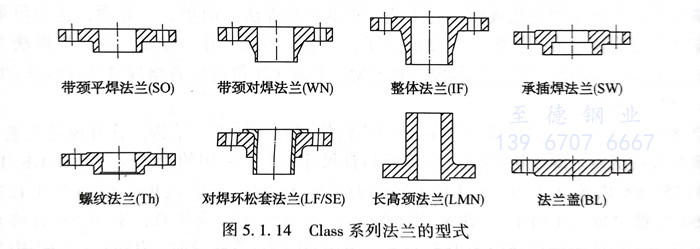

1. HG美洲（CLASS）系列法蘭的型式見圖5.1.14。

2. 公稱壓力和適用的鋼管外徑系列

  鋼制管法蘭（Class系列）部分的編制以ASMEB16.5和ASME B16.47（大直徑）為依據，直徑在DN15～DN600時，公稱壓力設Class150、Class300、Class600、Class900、Class1500、Class2500等6個等級，直徑在DN650～DN1500時，公稱壓力范圍定為Class150、Class300、Class600、Class900等4個等級。

3. 法蘭的類型

  本標準包括的法蘭類型有帶頸平焊法蘭、帶頸對焊法蘭、整體法蘭、長高頸法蘭、承插焊法蘭、螺紋法蘭、對焊環松套法蘭、法蘭蓋、孔板法蘭以及夾套法蘭共計10種。

  ①. 長高頸法蘭（LWN）

    長高頸法蘭其實是帶頸對焊法蘭的一種擴展型式。法蘭頸部為直筒形，頸部高度取229mm［DN100或305mm（＞DN100）］。法蘭頸端部不加工坡口，坡口的加工可參照本標準相關要求與用戶協商確定。長高頸法蘭在Class系列管法蘭中經常使用，在公稱尺寸小于或等于DN50的管法蘭與筒體配合時，采用長高頸法蘭也可避免法蘭頸端部壁厚太薄引起焊接困難。

  ②. 孔板管法蘭

   孔板管法蘭是參照美國ASME B16.36為依據的法蘭型式?？装骞芊ㄌm與孔板配合，用于測定管內流體速度，廣泛用于配管工程中?？装宸ㄌm的適用公稱壓力和公稱尺寸范圍參考ASME B16.36，定為Class150～Class2500和DN25～DN60。密封面型式有凸面和環連接面兩種，測壓孔型式有NPY管螺紋連接和承插焊連接。

  ③. 夾套管法蘭

  夾套管法蘭是石油化工配管工程中經常使用的一種法蘭結構型式。主要用于夾套管的管道連接，夾套管內的蒸汽等介質對內管介質進行加熱。夾套管法蘭的適用公稱壓力和公稱尺寸范圍參照了SH/T 3040，并結合工程實際使用經驗，定為Class150和Class300，DN15x40～DN350×450，夾套管法蘭的連接型式有帶頸平焊夾套管法蘭和帶頸對焊夾套管法蘭兩種，密封面型式有突面、凹面／凸面、榫面／槽面和環連接面四種。夾套管法蘭的壓力額定值按內管所承受的壓力確定。

  ④. 大直徑管法蘭

  大直徑管法蘭基本按ASME B16.47。美國于1990年將API 605以及MSS SP-44兩套以大口徑為主的管法蘭標準合并，建立了ASME B16.47，內有A、B兩個系列，A為符合MSS SP-44標準，B系列為符合API 605標準，同時API 605《大直徑碳鋼法蘭》被收回，被ASME B16.47-1996代替。GB/T 13402大直徑法蘭將ASME B16.47的B系列和A系列混合編制，易產生混淆，工程設計時不宜采用。
