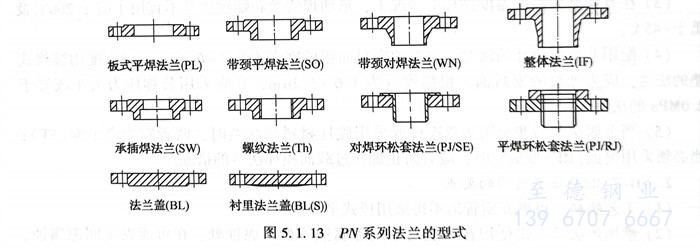

歐洲（PN）系列法蘭的型式見圖5.1.13。公稱壓力參照EN1092-1，公稱壓力范圍為PN2.5～PN160。沒有PN250等級，PN250主要用于高壓法蘭，由于配合的鋼管壁厚增加，為了維持管內的通徑，必須對鋼管的外徑尺寸進行調整，加大鋼管的外徑。
1. 法蘭類型
有板式平焊法蘭、帶頸平焊法蘭、帶頸對焊法蘭、整體法蘭、承插焊法蘭、螺紋法蘭、對焊環松套法蘭、平焊環松套法蘭、法蘭蓋和襯里法蘭蓋、孔板法蘭及夾套法蘭共計12種。
①. 板式平焊法蘭

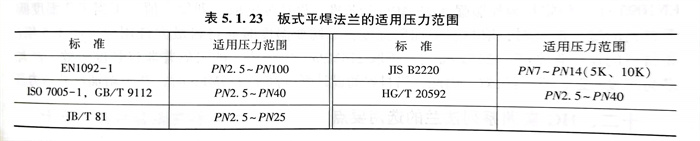

板式平焊法蘭的適用范圍從PN25提高到PN40，建議不使用在易燃易爆和高度、極度危害介質等要求嚴格的場合。其密封面型式包括突面和全平面。國內外管法蘭標準中板式平焊法蘭的適用壓力范圍見表5.1.23。
②. 帶頸平焊法蘭和承插焊法蘭
與帶頸對焊法蘭相比，帶頸平焊法蘭和承插焊法蘭的頸部高度低，生產采用滾軋或模鍛的工藝，比帶頸對焊法蘭簡單。一方面，在引進的石油化工裝置中普遍使用帶頸平焊法蘭和承插焊法蘭結構型式。另一方面，帶頸平焊法蘭和承插焊法蘭采用填角焊縫結構，現場安裝較方便。對施工單位可以省略焊縫拍片探傷的工序，所以，比較受歡迎。
③. 螺紋法蘭
螺紋法蘭是工程設計中廣泛使用的一種法蘭結構，具有現場安裝方便，不需要焊接的優點。螺紋法蘭僅適用于英制管尺寸系列。采用的管螺紋分為按GB/T 7306規定的55°圓錐內螺紋（Rc）、按GB／T 7306規定的55°圓柱內螺紋（Rp）和按GB／T 12716規定的60°圓錐管螺紋（NPT）。在采用不同的管螺紋型式時應注意：采用55°管螺紋時，DN150法蘭配用的鋼管外徑應為165.1mm；采用60°圓錐管螺紋時，DN65法蘭配用的鋼管外徑應為73mm，DN125法蘭配用的鋼管外徑應為141.3mm。
④. 對焊環松套法蘭和平焊環松套法蘭
對焊環松套法蘭和平焊環松套法蘭主要適用于具有腐蝕性介質的管道系統，法蘭和對焊環、平焊環可以采用不同的材料，所以能節省不銹鋼的用量，降低法蘭成本，提高使用性能。松套法蘭中法蘭的變形并不直接導致密封面的轉角。平焊環松套法蘭的制作較為簡單，尤其適合設備制造廠單件生產，可以避免單件、小批采購的困難。
⑤. 不銹鋼襯里法蘭蓋
不銹鋼襯里法蘭蓋的使用可以節省不銹鋼等貴重金屬材料，降低成本。本標準不銹鋼襯里法蘭蓋除可以用作內壓法蘭蓋外，也適用于真空條件。襯里層與法蘭蓋的外側填角焊縫，實際上不承受強度，且與密封無關，因此，凸面或榫面襯里法蘭蓋可采用間斷焊。
⑥. 孔板管法蘭
孔板管法蘭是由美國ASME B16.36中移植到PN系列管法蘭標準中的法蘭型式?？装骞芊ㄌm與孔板配合，用于測定管內流體速度，廣泛用于配管工程中。孔板法蘭的適用公稱壓力和公稱尺寸范圍參考ASME B16.36定為PN10～PN160和DN25～DN600，密封面型式僅有突面一種，測壓孔型式有NPY管螺紋連接和承插焊連接，適用于A、B兩個鋼管尺寸系列。
⑦. 夾套管法蘭
夾套管法蘭是石油化工配管工程中經常使用的一種法蘭結構型式。主要用于夾套管的管道連接，夾套管內的蒸汽等介質對內管介質進行加熱。夾套法蘭的適用公稱壓力和公稱尺寸范圍參照了SH／T3040《石油化工管道伴管和夾套管設計規范》。夾套法蘭的連接型式有板式平焊夾套管法蘭、帶頸平焊夾套管法蘭和帶頸對焊夾套管法蘭3種，密封面型式有突面、凹面／凸面和樺面／槽面三種，適用于A、B兩個鋼管尺寸系列。夾套法蘭的壓力額定值是按內管所承受的壓力來確定。
2. 法蘭的壓力-溫度表
法蘭的壓力-溫度表數值是指法蘭在不同的工作溫度下所能承受的最大允許工作壓力，是標準法蘭選用的重要參數，尤其是對高溫下使用的法蘭。EN1092-1中設定材料屈服強度225MPa為基準。設計強度取下列最小值：①. 當工作溫度低于材料的蠕變溫度時，取材料的屈服強度；②. 蠕變溫度時取材料最大許用應力的1.5倍；③. 材料的設計強度高于225MPa者，仍取225MPa。由于法蘭的失效并非僅強度失效，而大多為剛度-變形-密封失效。因此，當材料的設計強度高于225MPa時，并不增加承載能力。
