國際上管法蘭主要有兩個體系，一是以德國DIN（包括蘇聯）為代表的法蘭體系，公稱壓力為0.1、0.25、0.6、1.0、1.6、2.5、4.0、6.3、10.0、16.0、25.0、32.0、40.0MPa，公稱直徑范圍6～4000mm，法蘭類型有板式平焊、帶頸對焊、螺紋、翻邊松套、平焊環松套、對焊環松套、法蘭蓋等，密封面有全平面、突面、凹凸面、榫槽面、環連接面、透鏡面等。另一體系是以美國ASME B16.5為代表的法蘭體系，其公稱壓力為2.0、25.0、6.8、10.0、（11.0）、15.0、25.0、（26.0）、42.0MPa，公稱直徑范圍15～600mm，法蘭類型有帶頸平焊、承插焊、螺紋、松套、帶頸對焊和法蘭蓋，密封面有全平面、突面、大小凹凸面、大小榫槽面和環連接面。

  我國目前使用的法蘭標準較多，但歸納起來也是分別靠國際上的兩個體系。以往使用較多的機械部標準法蘭（JB）靠德國標準；中國石化法蘭標準（SH）靠美國ASME B16.5；國標法蘭（GB）根據公稱壓力分別靠?jī)蓚€(gè)體系；中國化工部法蘭標準（HG）很清楚地分為歐洲與美洲系列，分別靠德國與美國的法蘭標準，而且在歐洲系列中有兩種接管外徑尺寸，能適應不同外徑系列的管道，因而適用性大大提高。

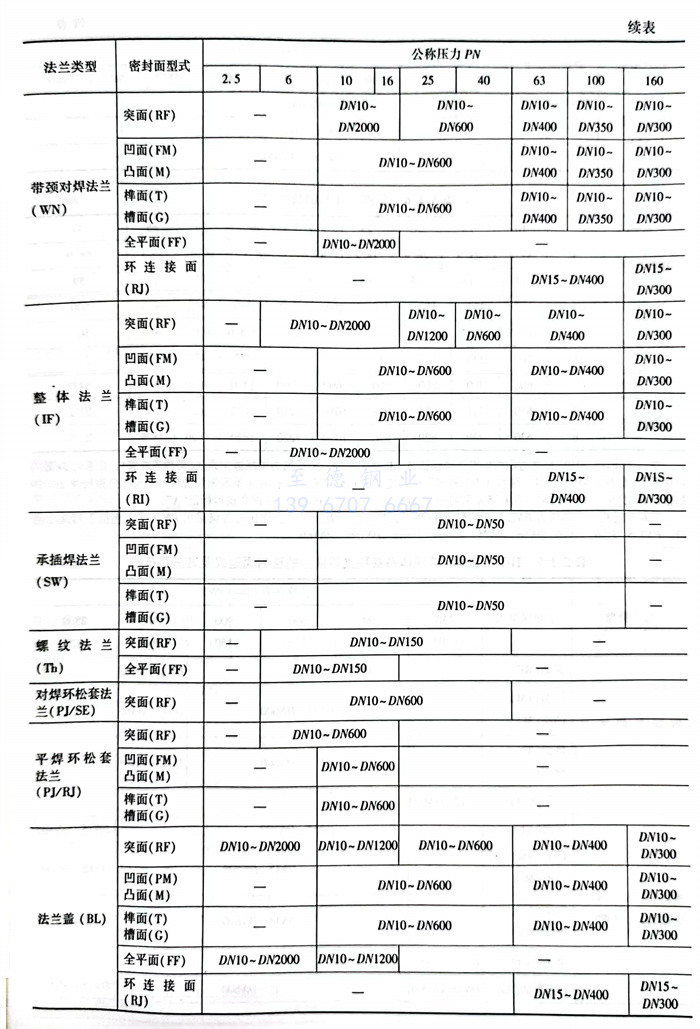

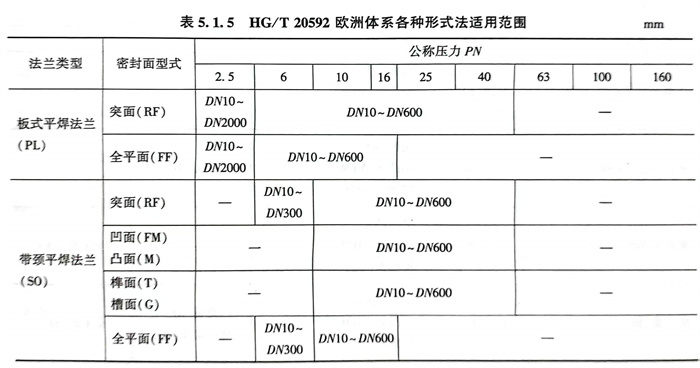

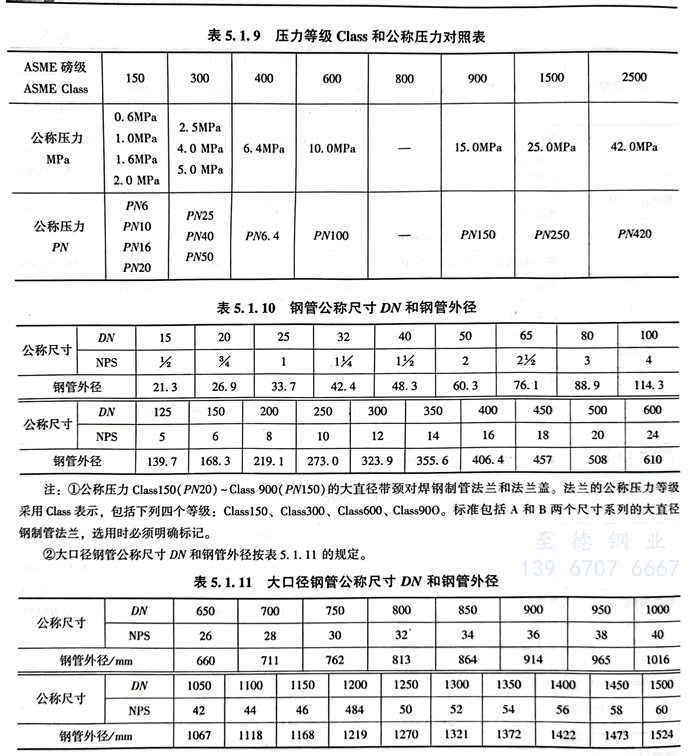

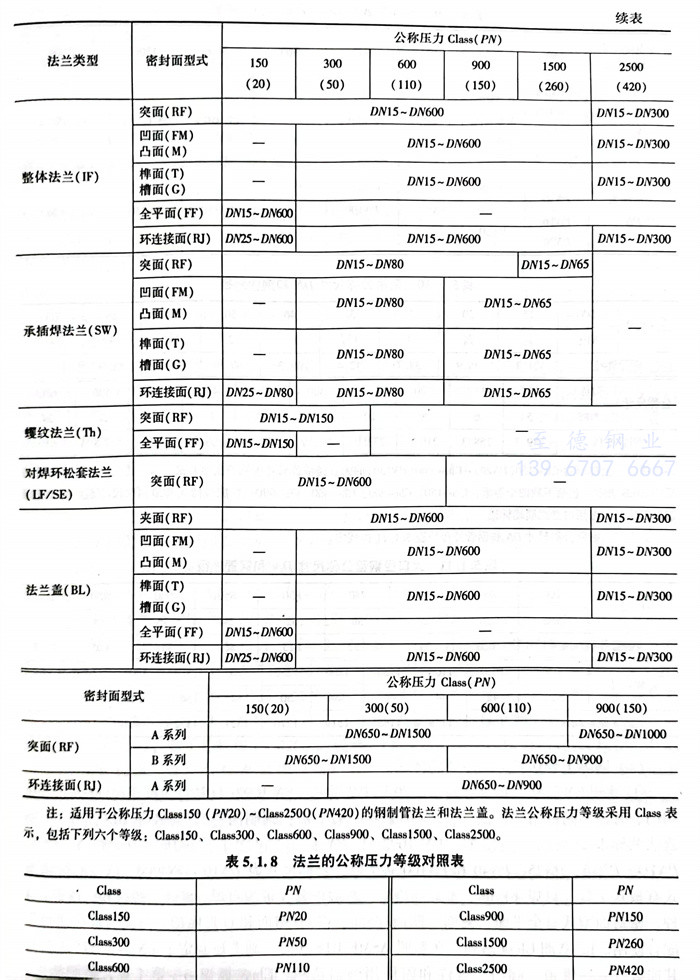

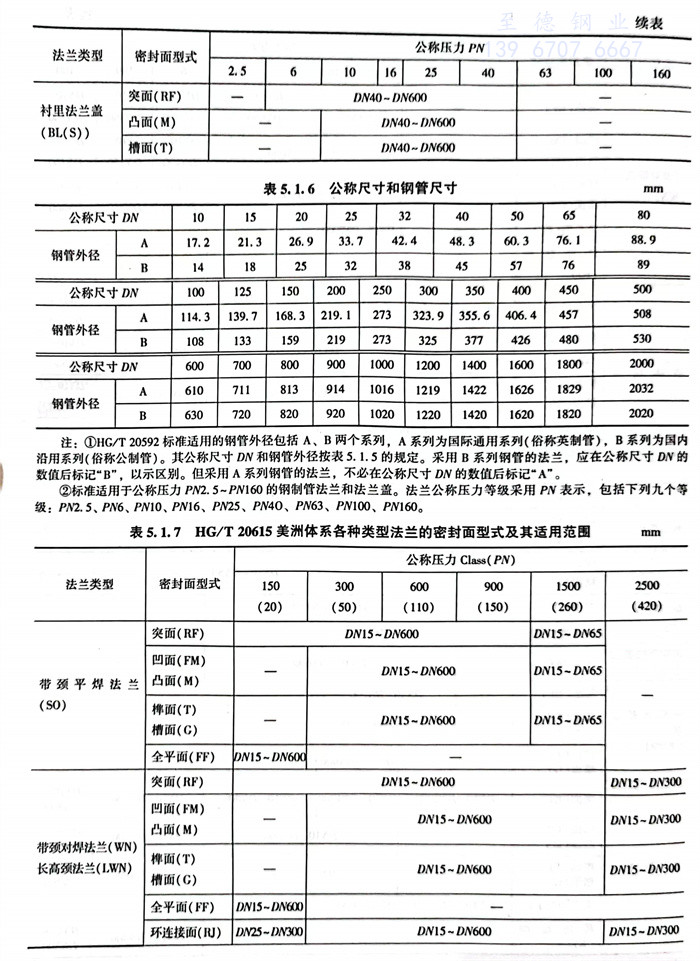

  表示管法蘭特征的應是法蘭類型、公稱壓力、密封面形式、公稱直徑和材質。所有法蘭標準均有各自的范圍，因此必須查找有關法蘭標準核實后方能正確選用所需要的法蘭。見表5.1.5～表5.1.10。

國際上管法蘭標準主要的體系

  ①. 歐洲EN管法蘭標準體系

    a. 歐洲PN系列

       EN 1092-1（法蘭及其連接件-管道、閥門、管件和附件用圓盤法蘭，PN標識--第1篇：鋼制法蘭），是在原DIN、NF和BS管法蘭標準的基礎上制定的。EN 1092-1（PN標識）包含了公稱壓力為PN2.5、PN6、PN10、PN16、PN25、PN40和PN100共7檔，公稱尺寸為DN10～DN4000。法蘭的結構型式有板式平焊、對焊環松套、平焊環松套、翻邊松套、帶頸對焊、整體、螺紋和法蘭蓋共8種。密封面型式有全平面、突面、凹面／凸面、樺面／槽面和O形圈槽。與英制管系列鋼管配合使用。

    b. 歐洲Class系列

       在參照ASME B16.5的基礎上還制定了EN 1759-1（法蘭及其連接件-管道、閥門、管件和附件用圓盤法蘭，Class 標識-第1篇，鋼制法蘭，NPS1/2~24)。）。

   c. EN管法蘭標準包括了國際上兩大管法蘭標準體系

      根據歐盟成員國的內部章程規定，成員國應將EN標準原封不動地作為各成員國的國家標準使用，并廢除與EN標準中相沖突的其他國家標準。

  ②. 美洲ASME 管法蘭標準體系

   a. 美國ASME B16.5（管法蘭和法蘭管件）是一套完整的、系統的、使用廣泛的管法蘭標準。其公稱壓力為Class150、Class300、Class400、Class600、Class900、Class1500和Class2500共7檔，公稱尺寸為DN15～DN600，法蘭結構型式有帶頸平焊、承插焊、螺紋連接、對焊環松套、帶頸對焊和法蘭蓋，密封面型式有突面、全平面、凹面／凸面（分大、小兩種）、樺面／槽面（分大、小兩種）以及金屬環連接面。ASME B16.5中，除螺栓尺寸和螺栓孔尺寸以外，采用了米制單位，英制單位尺寸列在附錄中。ASME B16.47（大直徑鋼法蘭）適用于公稱尺寸大于DN600的法蘭，內容包含A、B兩個尺寸系列，A系列為通用的大直徑鋼法蘭（原MSS SP44），B系列為用于石油工業的緊湊型鋼法蘭（原API 605）。

   b. AWWA C207包含：B（86psi，DN100～3600） PL；D（150psi，DN100~2400,3600)SO,PL; E(275psi, DN100~2400, 3600) SO, PL;F(300psi,DN100~1200)PL。

  ③. ISO管法蘭標準體系

   a. ISO 7005-1是國際標準化組織發布的管法蘭標準，ISO7005-1是把美國ASME B16.5與原德國DIN兩套標準合并而成的。管法蘭的公稱壓力分兩個系列，第一系列為PN10、PN16、PN20、PN50、PN110、PN150、PN260、PN420，第二系列為PN2.5、PN6、PN25、PN40。在兩個壓力系列中，PN2.5、PN6、PN10、PN16、PN25、PN40的法蘭尺寸按照DIN（歐洲體系）確定，PN20、PN50、PN110、PN150、PN260、PN420的法蘭尺寸按ASME B16.5（美洲體系）確定。法蘭的結構型式有板式平焊、平焊環松套、翻邊環松套、對焊環松套、帶頸對焊、帶頸平焊、螺紋法蘭、承插焊法蘭和法蘭蓋共9種類型。密封面有突面、全平面、凹面／凸面、樺面／槽面、橡膠環連接、環連接面共6種。

   b. 由于ISO 7005-1在公稱壓力系列上處理不當，即：把兩個體系混合編排，造成使用中的體系混亂；而且把歐洲體系的公稱壓力限制在PN40以下，致使歐洲體系的使用不便；美洲體系公稱壓力用PN表示，且管子外徑按ISO4200的規定，致使美洲體系的使用不便。為此，ISO 7005-1發布后，實際上并未獲得國際上原使用歐洲體系和美洲體系各國的認同。c．ISO 7005-1在2007版修訂時，主要更正了上述存在的問題，同時又納入JIS的K系列，實際上認同了國際上三個公稱壓力系列的管法蘭標準并存的現實，即：PN系列、Class系列和K系列。PN系列中公稱壓力用PN標識，公稱尺寸用DN標識，管法蘭標準采用EN 1092-1，管子外徑按ISO4200的規定。Class 系列中公稱壓力用Class標識，公稱尺寸用NPS標識，管法蘭標準采用ASME B16.5或ASME B16.47，管子外徑按ASMEB36.10M的規定。K系列中公稱壓力用K標識，公稱尺寸用A標識，管法蘭標準采用JISB2220，管子外直徑按JIS B2220的規定。因此，ISO 7005-1是一個通用的原則性標準。

  ④. K管法蘭標準體系

   在我國石油化工裝置中不多用，或僅用于公用管道工程。JISB2220:5K,DN10~1500,PL、SO、BL;10K,DN10~1500,PL、SO、BL;16K,DN10~600,SO、BL;20K,DN10~600,SO、BL;30K,DN10~400,SO、WN、BL。
