浙江至德鋼業(yè)有限公司生產(chǎn)的橡膠專用設(shè)備水壓硫化罐中的柱塞，工作時(shí)長(zhǎng)期與水接觸，在其表面極易銹蝕拉毛，縮短了工作缸密封裝置的使用期限。為了延長(zhǎng)密封裝置使用壽命，提高經(jīng)濟(jì)效益，選用了堆焊層均勻且堆焊速度快、質(zhì)量好的帶極不銹鋼堆焊。其工藝如下：

  1. 堆焊材料選用H12Cr13，規(guī)格為60mm×0.5mm焊帶，其化學(xué)成分見表5-72，焊劑采用HJ107。

  2. 堆焊設(shè)備為MV1-1000-1型埋弧焊機(jī)。

  3. 堆焊前，將柱塞外徑加工到比公稱直徑小4～6mm，粗糙度為Ra12.5μm，柱塞表面清除油污和水銹等。

  4. 將柱塞放置在無(wú)級(jí)調(diào)速專用轉(zhuǎn)胎上，并用專制支架將堆焊機(jī)托起，使堆焊機(jī)在滑道上縱向運(yùn)動(dòng)自如。

  5. 堆焊前，先將堆焊起始部位寬約150～200mm預(yù)熱，預(yù)熱溫度為150～200℃。采用環(huán)向旋轉(zhuǎn)預(yù)熱，達(dá)到預(yù)熱溫度即可堆焊，堆焊過(guò)程不必再預(yù)熱。當(dāng)中途停頓重新堆焊時(shí)，仍需重新預(yù)熱。焊后要緩慢自然冷卻。

  6. 帶極堆焊電流為720～750A，堆焊電弧電壓為35～38V，堆焊速度按柱塞不同直徑控制在140～160mm／min。

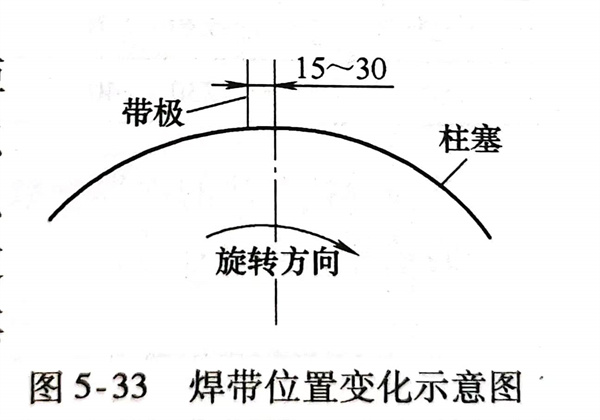

  7. 焊接位置從頂點(diǎn)移向柱塞回轉(zhuǎn)方向相反一側(cè)，距離約15～30mm，如圖5-33所示。實(shí)際所取按帶極與頂點(diǎn)距離由柱塞直徑而定，但必須保證堆焊熔合良好，熔渣、液態(tài)金屬不會(huì)流失，熔劑不要超前和滯后。堆焊焊縫每道疊加8～10mm。堆焊過(guò)程中，熔渣盡量不要敲打掉，讓其自然脫落，放慢焊后冷卻速度。

  8. 堆焊層厚度要保證機(jī)械加工后滿足柱塞外圓的公稱直徑。
