不銹復(fù)合中厚鋼板的公稱厚度不小于6mm，公稱寬度為1450～4000mm，公稱長(zhǎng)度為4000～10000mm。復(fù)層的公稱厚度為1.0～18mm，通常為2～4mm，基層的最小厚度為5mm。

 1. 不銹鋼復(fù)合中厚鋼板厚度允許偏差見表5-29。

  表5-29 不銹鋼復(fù)合鋼板厚度允許偏差（GB/T 8165-2008）

 2. 不銹鋼復(fù)合中厚鋼板復(fù)層和基層間面積結(jié)合程度與用途

   不銹鋼復(fù)合中厚鋼板分三個(gè)等級(jí)：I級(jí)（類別為BI、BRI、RI）要求復(fù)層與基層間面積結(jié)合率為100％，單個(gè)長(zhǎng)度不大于50mm，面積不大于900m㎡的未結(jié)合區(qū)不計(jì)，適用不允許有未結(jié)合區(qū)存在、加工要求嚴(yán)格的結(jié)構(gòu)件；II級(jí)（類別為BII、BRII、RII）要求復(fù)層和基層間面積結(jié)合率≥99％，單個(gè)未結(jié)合區(qū)長(zhǎng)度不大于50mm，面積不大于20c㎡，適用于可允許有少量未結(jié)合區(qū)存在的結(jié)構(gòu)件上；II級(jí)（類別為BII、BRII、RIII）要求復(fù)層和基層間面積結(jié)合率≥95％，單個(gè)未結(jié)合區(qū)長(zhǎng)度不大于75mm，面積不大于45c㎡，適用于復(fù)層材料只作為抗腐蝕層來使用的一般結(jié)構(gòu)件上。

   復(fù)合鋼板的結(jié)合率達(dá)不到上述規(guī)定量，允許對(duì)復(fù)合缺陷的復(fù)層進(jìn)行熔焊修補(bǔ)。修補(bǔ)時(shí)要去掉部分的復(fù)層后，基層下挖0.2～0.5mm，讓具有相應(yīng)資質(zhì)的焊工按評(píng)定合格的焊接工藝進(jìn)行補(bǔ)焊。補(bǔ)焊后必須經(jīng)超聲波檢測(cè)合格后，再進(jìn)行著色檢查。補(bǔ)焊后表面不應(yīng)有裂紋、氣孔。缺陷部位最多允許修補(bǔ)兩次，補(bǔ)焊部位表面必須打磨，并保證鋼板最小厚度。

3. 不銹鋼復(fù)合中厚鋼板的組成與表面質(zhì)量

   復(fù)合中厚鋼板的復(fù)層和基層的材料應(yīng)符合表5-30的規(guī)定。復(fù)合中厚鋼板復(fù)層表面不應(yīng)有氣泡、結(jié)疤、裂紋、夾雜、折疊等缺陷。允許研磨清除上述缺陷，但清除后，應(yīng)保證復(fù)層最小厚度，否則應(yīng)進(jìn)行補(bǔ)焊。基層表面質(zhì)量應(yīng)符合相應(yīng)標(biāo)準(zhǔn)的規(guī)定。

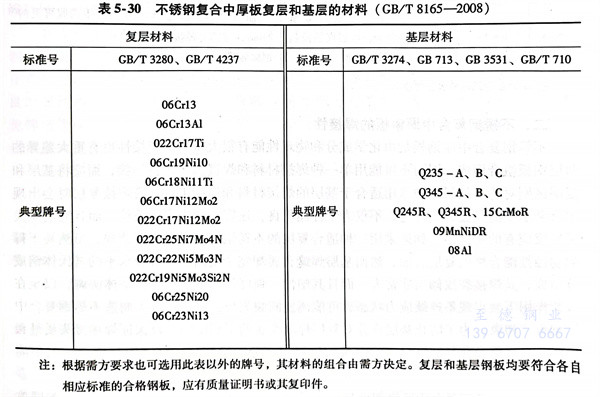

   表5-30 不銹鋼復(fù)合中厚板復(fù)層和基層的材料（GB/T 8165-2008）

   注：根據(jù)需方要求也可選用此表以外的牌號(hào)，其材料的組合由需方?jīng)Q定。復(fù)層和基層鋼板均要符合各自相應(yīng)標(biāo)準(zhǔn)的合格鋼板，應(yīng)有質(zhì)量證明書或其復(fù)印件。

 4. 不銹鋼復(fù)合中厚鋼板的力學(xué)性能

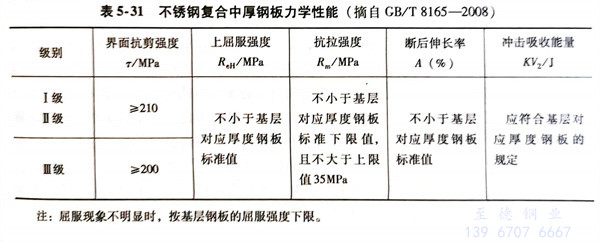

   不銹鋼復(fù)合中厚鋼板的復(fù)層和基層的化學(xué)成分應(yīng)符合其各自牌號(hào)的化學(xué)成分。復(fù)合中厚鋼板的力學(xué)性能、界面抗剪強(qiáng)度、沖擊功和彎曲試驗(yàn)應(yīng)滿足表5-31和表5-32所列的各項(xiàng)要求。
