1. 焊接接頭形式和坡口的選擇

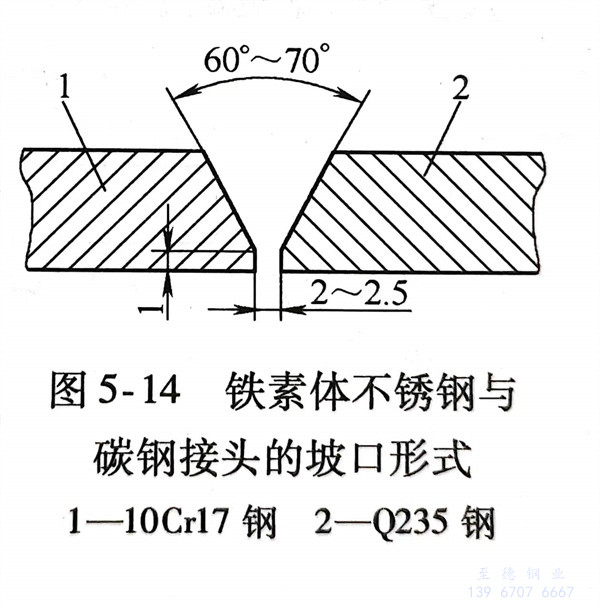

這兩種鋼焊接結構的焊接接頭盡量采用對接接頭焊縫形式，避免采用T形接頭。通常采用V形坡口，其坡口尺寸如圖5-14所示。由于鐵素體型不銹鋼液體金屬的流動性比奧氏體型不銹鋼差，為了保證充分焊透，坡口間隙要大一些，通常為2～2.5mm。
2. 焊接方法的選擇

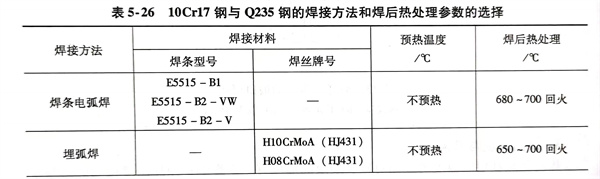

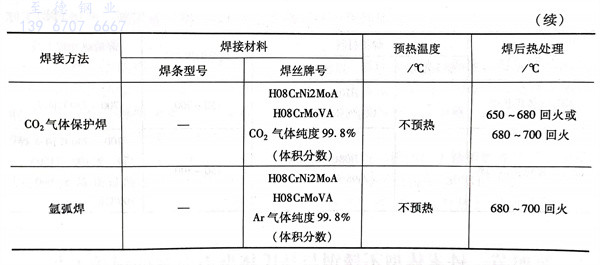

這兩種鋼的焊接方法可采用焊條電弧焊、埋弧焊、CO2氣體保護焊和氬弧焊等，其焊接材料、焊前預熱和焊后熱處理參數的選擇，見表5-26。
3. 焊接工藝
鐵素體型不銹鋼與碳鋼焊接時，為了防止鐵素體型不銹鋼焊縫一側晶粒粗大，產生脆化和裂紋，在焊接工藝上應采取下列措施：
a. 選用小的熱輸入，小的焊接電流，在保證焊接接頭質量的前提下用較快的焊接速度。
b. 采用短弧焊，電弧稍傾向碳鋼母材金屬側，使兩母材金屬受熱均勻一致。
c. 多層焊，待前一層焊縫冷卻到室溫后再焊下一道焊縫。
d. 焊后進行緩冷。
