若成分不同，及其性能也不同的材料焊接在一起，其接頭的性能不僅決定于其中最弱者，而且往往由于兩者的不同或不均勻而出現(xiàn)新的矛盾。例如，由于構(gòu)成腐蝕電池，異種金屬焊接接頭的耐腐蝕壽命，可能比其中任一材料的腐蝕壽命都大大縮短；強(qiáng)度、塑性、彈性模量差異也可導(dǎo)致應(yīng)力應(yīng)變集中，因而提前發(fā)生斷裂；此外諸如熱膨脹系數(shù)、熱導(dǎo)率等的差異也會(huì)導(dǎo)致熱應(yīng)力應(yīng)變和熱疲勞損傷等，因此異種材料焊接接頭的成分不均勻性和性能的不均勻性，應(yīng)當(dāng)受到特別關(guān)注。

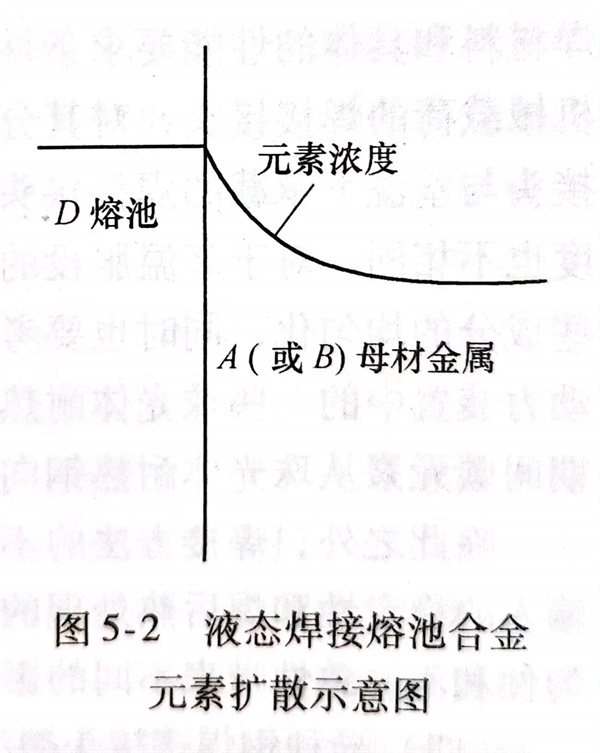

  通常，被焊的兩種材料的成分差異越大，則焊縫金屬與焊縫兩側(cè)或焊縫一側(cè)母材金屬的成分差異也越大。焊縫金屬同母材金屬之間形成的一個(gè)異種材料的連接副中，一側(cè)是固態(tài)的A（或B）母材金屬，一側(cè)是D成分的液態(tài)焊接熔池。高溫下，A（或B）、D之間會(huì)發(fā)生元素的擴(kuò)散（包括某些情況下的上升擴(kuò)散），由D進(jìn)入A（或B）的元素濃度在固相表面最高，向內(nèi)逐漸降低，如圖5-2所示。由A（或B）擴(kuò)散進(jìn)入D的元素則由于液體的流動(dòng)而均勻化，并不影響該局部的焊縫金屬成分。焊縫一側(cè)圖5-2 液態(tài)焊接熔池合金（或兩側(cè)）的不均勻性決定于A（或B）和D的成分和各元素?cái)U(kuò)散示意圖組成元素的本性，這是不可避免的；但其擴(kuò)散的深度和最終的濃度梯度，則受到溫度的高低和高溫下停留時(shí)間的影響。這是焊縫一側(cè)（或兩側(cè)）的固相形成成分不均勻性的一個(gè)來源。

  熔合區(qū)的另一種成分不均勻性，產(chǎn)生于焊接過程中的液相熔池金屬一側(cè)的不均勻攪拌區(qū)。熔池的邊緣層母材金屬份額較高且未被攪拌均勻，其原因是熔池邊緣的溫度較其平均溫度低，距電弧電流中心較遠(yuǎn)，電磁攪拌也較弱，金屬的流動(dòng)性較差，被熔化下來的母材金屬處于液態(tài)的時(shí)間較短，有的可以看到成塊的母材金屬以島嶼或半島狀貼近于焊縫邊緣。這種成分不均勻性的程度與焊接參數(shù)有關(guān)，特別與施焊過程中均勻性和穩(wěn)定性關(guān)系更大。在高度自動(dòng)化的焊接條件下，焊縫不均勻混合區(qū)的不均勻程度可以得到控制；而手工電弧焊時(shí)，很難達(dá)到施焊過程焊接參數(shù)的均勻性和穩(wěn)定性。除了操作影響外，也與人的身體和精神狀態(tài)有密切聯(lián)系。
