某大學(xué)對022Cr22Ni5Mo3N 雙相不銹鋼鋼焊接接頭應(yīng)力腐蝕進行試驗，為氣田集輸管的設(shè)計、制造和維護提供了可靠的理論依據(jù)。

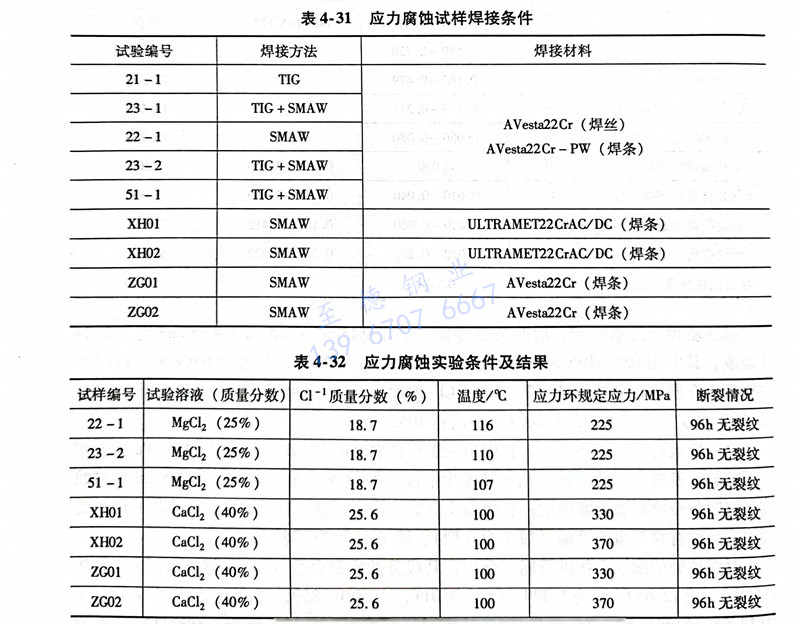

  試驗材料選用022Cr22Ni5Mo3N雙相不銹鋼，經(jīng)過鑄造和熱軋，再經(jīng)過1050℃，1h的固溶處理，最后進行水淬。試樣為φ6mm的圓鋼，按TIG、SMAW、TIG＋SMAW等三種焊接方法焊接成9組，最后用不同廠家焊接材料的焊接試樣上取樣加工成焊接試樣，試樣焊接條件見表4-31。

  應(yīng)力腐蝕試驗在美國某公司的應(yīng)力環(huán)試驗系統(tǒng)中進行，按ASTM G36標準進行應(yīng)力環(huán)腐蝕試驗，標準介質(zhì)為溶液25％MgCl2，在溶液中經(jīng)過96h應(yīng)力環(huán)試驗后，所得到的應(yīng)力腐蝕結(jié)果見表4-32。說明022Cr22Ni5Mo3N雙相不銹鋼在試驗條件下具有良好的抗應(yīng)力腐蝕性能，可在氣田集輸管網(wǎng)工程中應(yīng)用。
