浙江至德鋼業有限公司技術人員在參與換熱器設計評審時，常發現有以下問題。

  ①. 浮頭式換熱器的3D模型內沒有按照設備圖紙?jiān)O(shè)置吊耳，如加上吊耳后，管道與吊耳碰撞。因此在配管設計時，要充分考慮與吊耳的位置關系，使用吊耳起吊時有障礙。

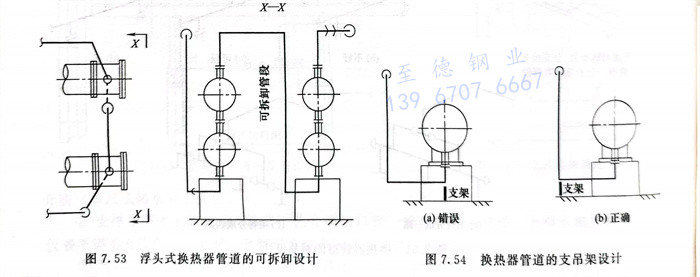

  ②. 配管布置在換熱器中心線上。這樣的設計，會造成拆卸時管道妨礙管箱，不能向吊起的前方移動，所以，這種配管形式要盡量避免，在不得已的情況下，管程下部管口的配管要可拆卸。兩臺以上換熱器串聯時，管道若布置在吊耳上方，檢修時最好能夠拆下配管，見圖7.53。

  ③. 與地下管道連接時，遺漏設計法蘭。一般設置法蘭能與地下配管分離。

  ④. 由于配管的走向距離外蓋頭（封頭）法蘭偏近，會造成維護時拆卸、吊裝困難。一般法蘭螺栓、螺母?jìng)?cè)要保證有100mm以上凈空。
