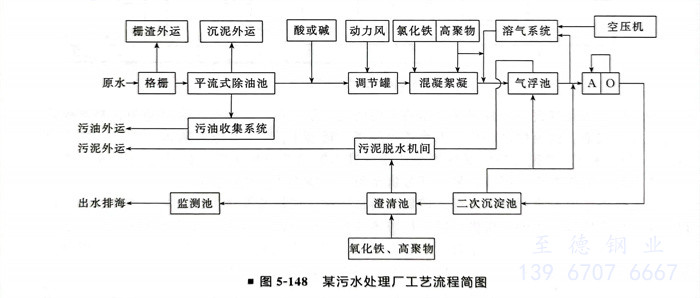

某污水處理廠工藝流程簡圖，如圖5-148所示，典型的工藝裝置區污染雨水收集池示意圖，如圖5-149所示。

1. 生產污水的收集

  ①. 對于無需預處理且自身有壓力連續排放的生產污水，可直接通過生產污水管線送到污水處理廠處理。

  ②. 對于間斷排放的沒有壓力的生產污水，經地下管道收集，靠重力送到裝置內污水調節池，由泵提升定量地通過生產污水管線送到污水處理廠處理。

  ③. 對于排水水質不能滿足污水處理廠接管標準的污水，需經過預處理滿足接管指標后才能送到污水處理廠進一步處理。

2. 污染雨水的收集

 a. 裝置污染雨水的收集

  裝置（單元）污染界區的污染雨水，經重力管渠收集進入污染雨水池，然后用泵定量地送到污水處理廠處理。

  對于含油量過高，不能滿足污水處理廠接管指標的污染雨水，還需經過除油預處理后才能送到污水處理廠進一步處理。

  污染雨水池的有效容積按照一次降雨的污染雨水總量考慮。

  污染雨水量按污染面積與其15～30mm降雨深度的乘積計算。

  污染雨水池的設計應考慮后期清凈雨水的分流措施。

 b. 罐區污染雨水的收集

  罐區內的泵區、閥區的雨水按全部為污染雨水考慮，污染雨水量按一次最大降雨量與污染面積的乘積計算。
