1. 環氧乙烷和乙二醇裝置工藝簡介
環氧乙烷，別名氧化乙烯、惡烷、一氧三環，英文名 Ethylene Oxide，簡稱EO，分子式為C2H4O2，相對分子質量為44.05。
乙二醇即一乙二醇，俗稱甘醇，英文名 Ethylene Glycol，分子式為C2H5O2，相對分子質量為62.07。
幾乎70％以上的環氧乙烷用于生產乙二醇，因而環氧乙烷的生產通常與乙二醇的生產建設在一個工廠。目前世界上環氧乙烷／乙二醇生產都采用乙烯氧氣直接氧化技術生產環氧乙烷，環氧乙烷加壓直接水合法生產乙二醇。擁有該兩項技術的專利商主要有SD公司、Shell公司、道化學公司，這三家專利商的工藝技術與工藝流程基本相同。流程基本都由環氧乙烷反應、環氧乙烷回收、二氧化碳脫除、環氧乙烷精制、乙二醇水合反應、多效蒸發及干燥、乙二醇精制等主要工序組成。
SD工藝流程主要由環氧乙烷反應和洗滌系統、二氧化碳脫除系統、環氧乙烷解吸和再吸收系統、環氧乙烷精制系統、乙二醇反應和蒸發系統、乙二醇脫水和精制系統、多乙二醇分離系統7個單元組成。Shell工藝流程主要由環氧乙烷反應工序、二氧化碳脫除及環氧乙烷回收工序、輕組分脫除及環氧乙烷精制工序、乙二醇反應及回收工序、乙二醇精制工序5個單元組成。
EO極易燃燒，其閃點為-17.8℃，泄漏時產生的靜電荷也會導致EO燃燒。當空氣EO氣濃度超過2.6％mol時就會形成爆炸性的混合物，當濃度達到100％時，EO氣會由燃燒轉變?yōu)榉纸?。所以EO裝置內不設火炬總管，安全閥都是直排大氣。

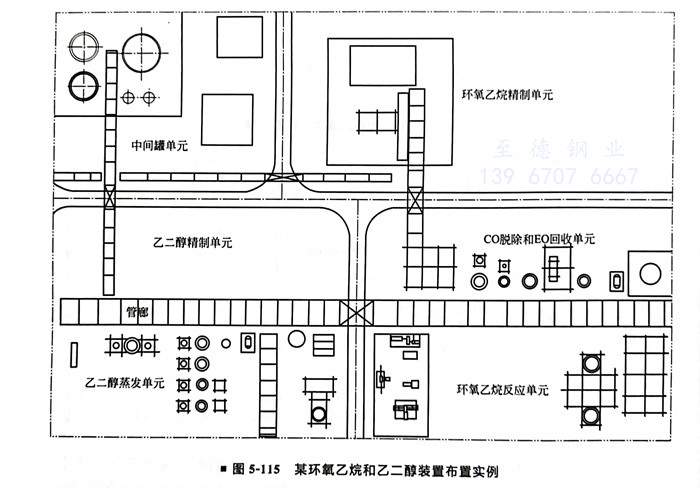

2. 某環氧乙烷和乙二醇裝置布置典型實例（圖5-115）
