乙烯、LNG等低溫罐，有地上式（基礎平板貼地式和基礎平板架空式）、地下式（半地下式和地下式），有鋼板金屬、混凝土、薄膜等材料儲罐，有單包容儲罐、雙包容儲罐、全包容儲罐。低溫罐的布置要點如下。

1. 防火間距

  低溫罐的布置間距在國內應遵循《石油化工企業設計防火標準》GB50160、《石油天然氣工程設計防火規范》GB50183等規范的要求，在美國等一些國家可遵循NFPA 30《易燃可燃液體規范》、NFPA 59A《液化天然氣（LNG）生產、儲存和裝運標準》等規范的要求。

  例如，根據GB50183要求：

    ①. LNG儲罐外壁與周邊100人以上的居住區、村鎮、公共福利設施等的防火間距不應小于120m，與100人以下的散居房屋的防火間距不應小于90m，與相鄰的廠礦企業的防火間距不應小于120m；

    ②. 圍堰區邊沿至建筑物的最小距離為儲罐直徑的0.7倍，且不小于30m；

    ③. 與企業外部防護對象的防火距離，從儲罐外壁為起點計算，與企業內部防護對象的防火距離，從圍堰邊沿為起點計算。

2. 低溫罐圍堰

  據《石油天然氣工程設計防火規范》GB50183的規定，儲罐至圍堰最近邊沿的距離，應為儲罐最高液位高度加上儲罐氣相空間壓力的當量壓頭之和與圍堰高度之差，圍堰區內的有效容積應不小于罐組內一個最大儲罐的容積。儲罐圍堰的尺寸與儲罐的大小、操作壓力等密切相關。增加圍堰高度有利于減小圍堰尺寸，但是，圍堰太高，會影響操作人員、消防人員的操作，國內規范規定圍堰（防火堤）外側高度不應大于2.2m。

  防火堤的布置見本章和《工業管道配管設計與工程應用》內關于防火堤設計的詳細講述?！妒蛶煸O(shè)計規范》GB50074規定罐組防火堤高出消防道路的高度按照不應超過3.2m設計。

3. 低溫罐泵

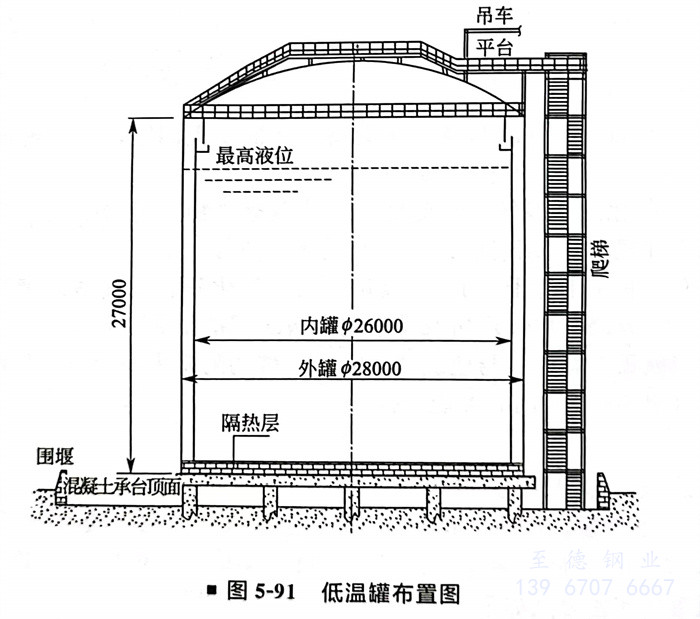

  低溫罐泵承擔功能：灌裝槽車功能，向運輸船輸送物料，將低溫物料輸送至下游的汽化器中，經加熱汽化送至下游用戶。泵為立式結構、可移動式，采用潛液電機，電機和泵共軸，為整體鍛造，無聯軸器。泵安裝在泵井內，底部配有專用底閥，作為泵的吸入口。泵的安裝檢修需要采用電動葫蘆，將泵從地面吊至大罐頂部，并平移到泵井入口位置，再緩慢下降至泵井底部。見圖5-91低溫罐布置圖。
