套管式換熱器的布置和檢修要求與管殼式換熱器大體相同，可參照管殼式換熱器的布置。此外還應注意以下兩點。

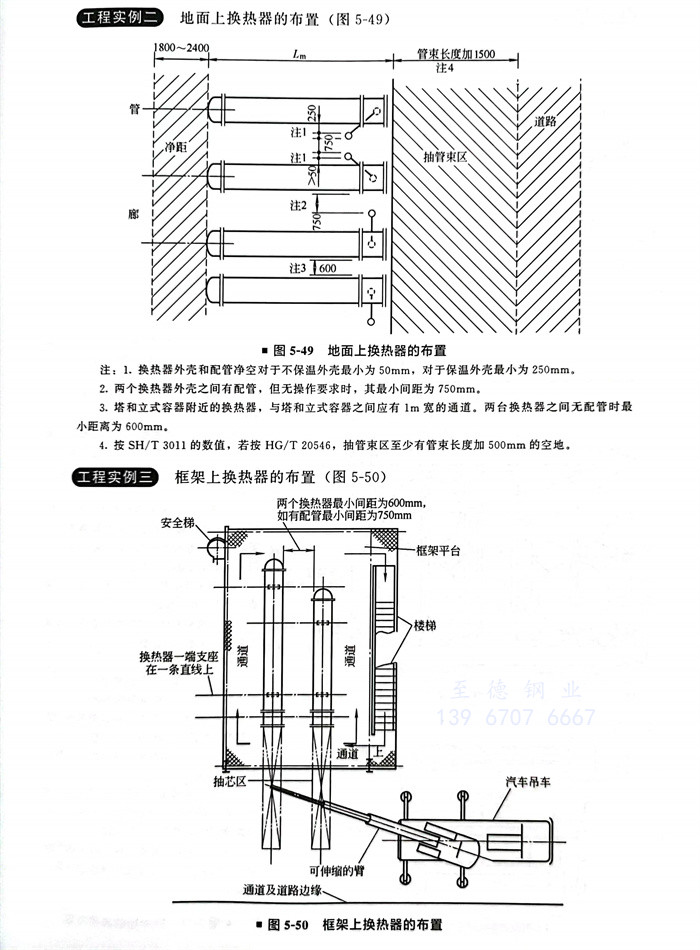

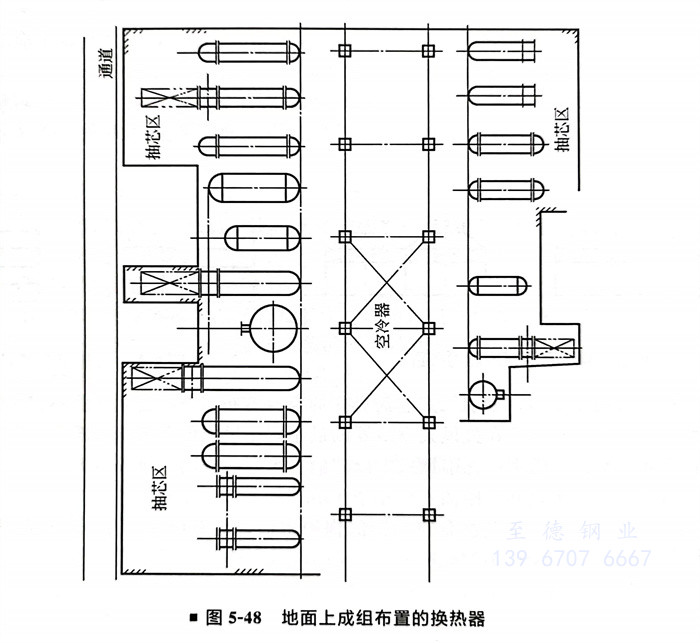

  ①. 套管式換熱器的位置和安裝高度。套管式換熱器一般成組布置在地面上，為了節約占地也可以支撐在框架立柱的側面。對于組合數量不多的套管式換熱器，可以將兩種相近介質的換熱器組合在一起設在同一個基礎上。

  ②. 套管式換熱器作為往復式壓縮機的中間冷卻器時，為了防止振動應設加強支座，可在原有的兩個支座之外增加1～2個加強支座。

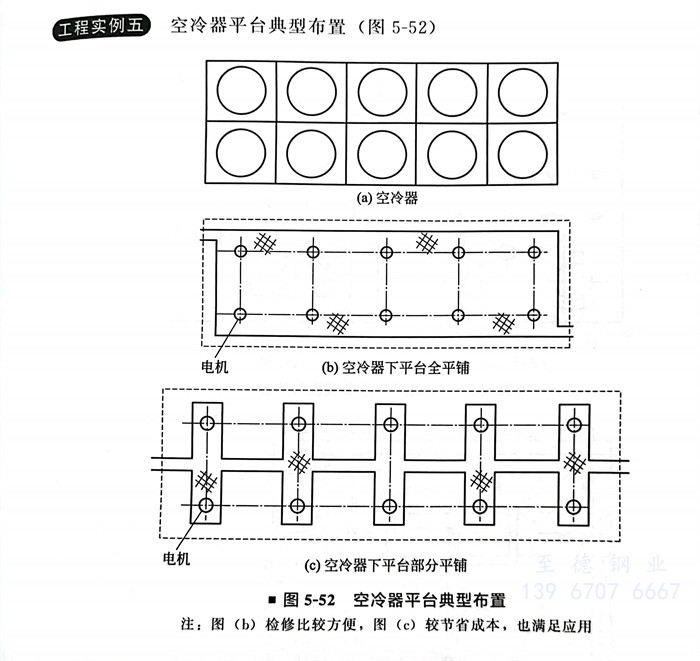

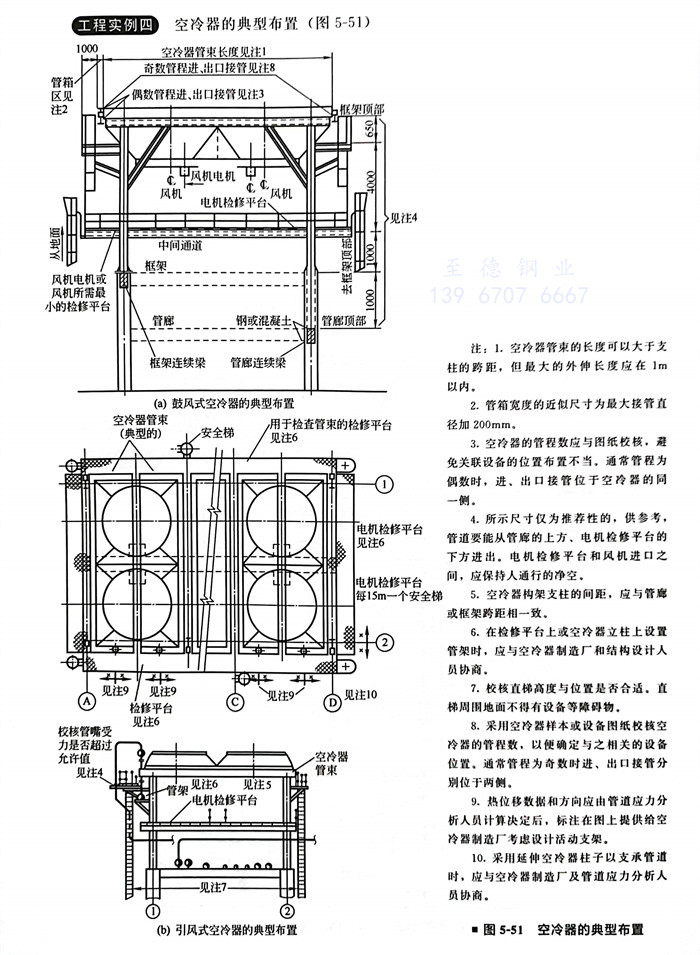

注：1. 空冷器管束的長度可以大于支柱的跨距，但最大的外伸長度應在1m以內。

2．管箱寬度的近似尺寸為最大接管直徑加200mm。

3．空冷器的管程數應與圖紙校核，避免關聯設備的位置布置不當。通常管程為偶數時，進、出口接管位于空冷器的同一側。

4．所示尺寸僅為推薦性的，供參考，管道要能從管廊的上方、電機檢修平臺的下方進出。電機檢修平臺和風機進口之間，應保持人通行的凈空。

5．空冷器構架支柱的間距，應與管廊或框架跨距相一致。

6．在檢修平臺上或空冷器立柱上設置管架時，應與空冷器制造廠和結構設計人員協商。

7．校核直梯高度與位置是否合適。直梯周圍地面不得有設備等障礙物。

8．采用空冷器樣本或設備圖紙校核空冷器的管程數，以便確定與之相關的設備位置。通常管程為奇數時進、出口接管分別位于兩側。

9．熱位移數據和方向應由管道應力分析人員計算決定后，標注在圖上提供給空冷器制造廠考慮設計活動支架。

10．采用延伸空冷器柱子以支承管道時，應與空冷器制造廠及管道應力分析人員協商。
