臥式設備一般指臥式容器（儲罐）和臥式換熱器。

①. 對于臥式儲罐，其固定端的確定需保證最主要管道（連接敏感設備或者與工藝主流程關系密切，且口徑較大，溫度較高，受力要求比較苛刻的管道。若臥式儲罐連接很多管線，不分主次，按接管多、接管口徑大的一側為固定端）的受力最優。一般情況下，設備的直徑、壁厚遠大于與其相連接管道的。運行狀態熱膨脹時，管道是不易推動設備的，而設備的熱位移是可以推動與之相連管道的。為使最主要管道受力最優，則需要保證設備對管道的附加位移最小。讓設備的固定端距離最主要管道的連接管口最近。設備對管線的附加位移計算詳見配管設計參考書《管道應力分析與工程應用》。

②. 對于臥式換熱器，一般把靠近抽芯側的支座當作固定端。不過，固定端設置在遠離抽芯側，對抽芯及設備熱脹冷縮的吸收也無影響，因此，可參照上述臥式儲罐固定端設置原則來確定。

工程實例一

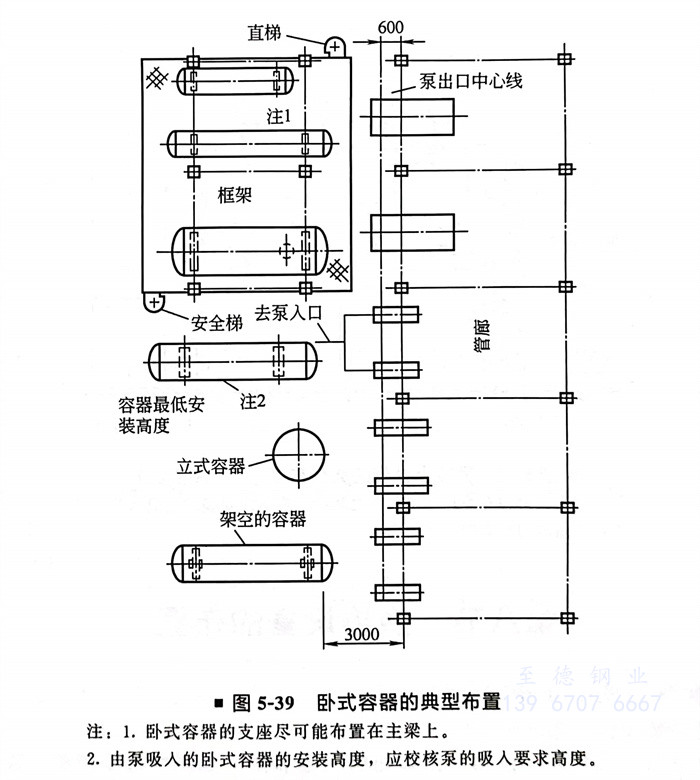

臥式容器的典型布置（圖5-39）

注：1. 臥式容器的支座盡可能布置在主梁上。

2. 由泵吸入的臥式容器的安裝高度，應校核泵的吸入要求高度。

工程實例二

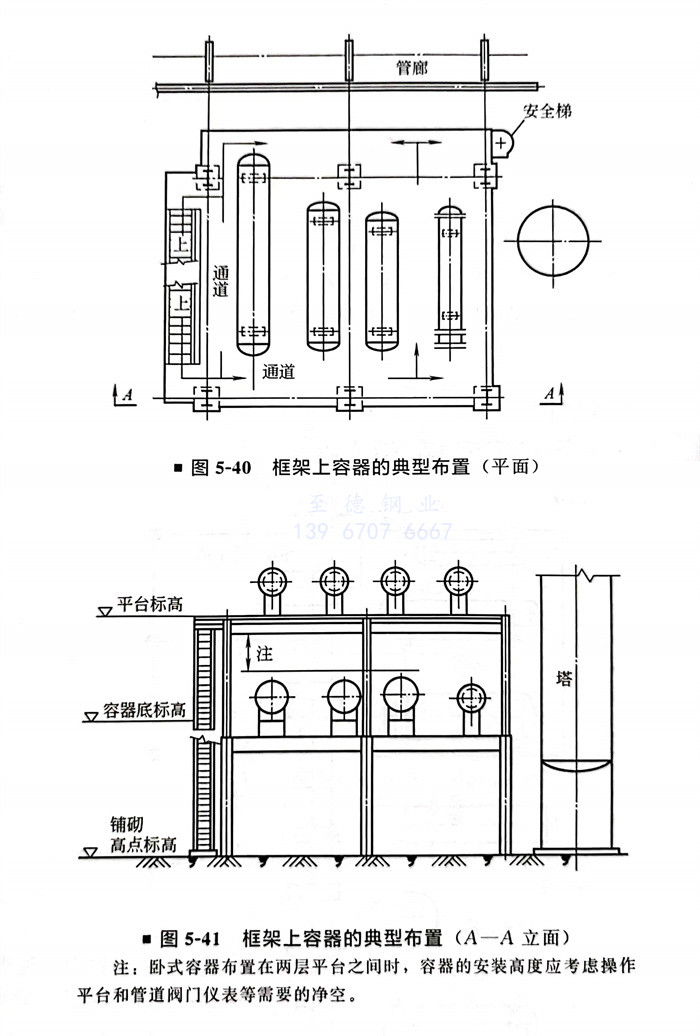

框架上容器的典型布置（圖5-40、圖5-41）
