1. 臥式容器的布置取齊方式

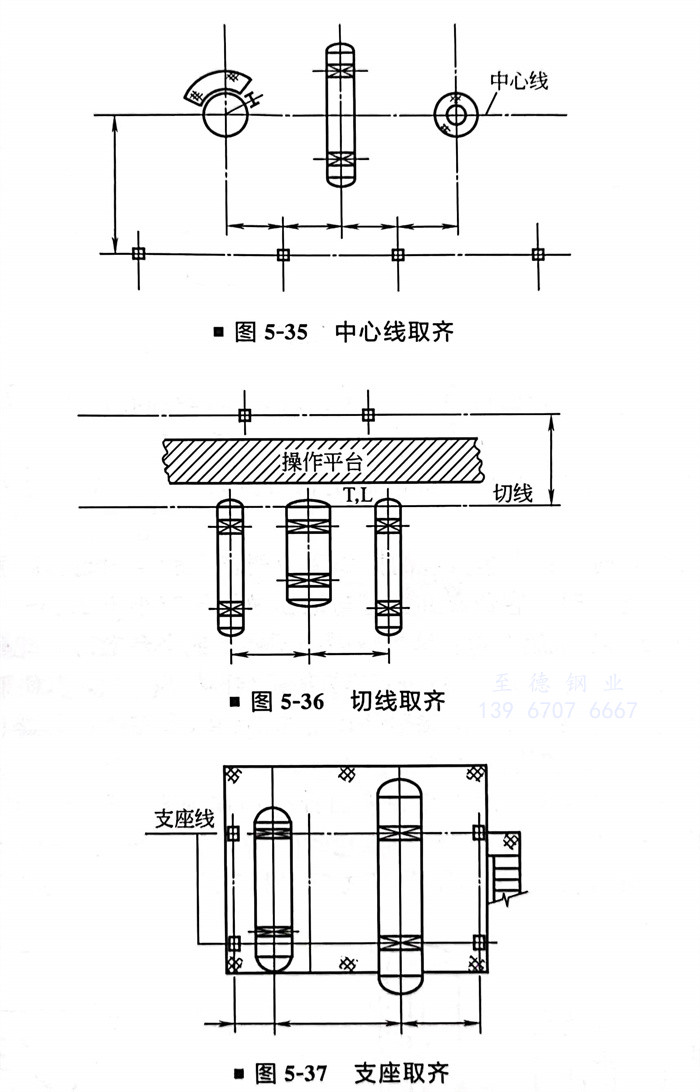

  ①. 中心線取齊：地面上的臥式容器與立式設備采用中心線對齊布置，如圖5-35所示。


  ②. 切線取齊：兩臺以上的臥式容器采用此對齊方式，如圖5-36所示。


  ③. 支座取齊：兩臺以上的臥式容器布置在同一框架上時，采用此對齊方式是為了簡化框架結構，如圖5-37所示。




2．立式容器的布置取齊方式

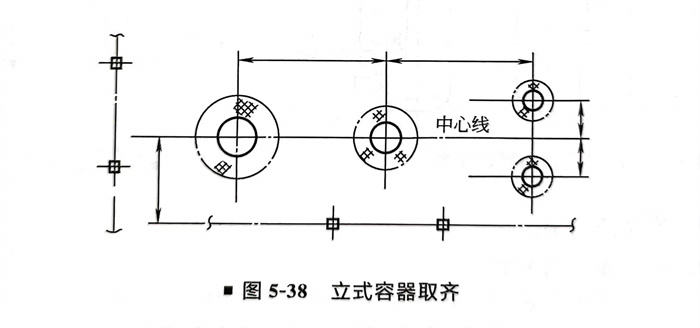

  立式容器與其周圍的設備一般采用同一中心線取齊布置（圖5-38）。
