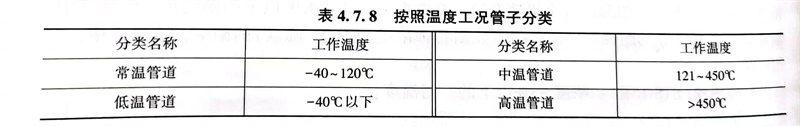

按照國內(nèi)外標準要求的溫度工況，見表4.7.8，此處主要講述450℃以上工況管道和管件材料的選用。

  受壓元件的鋼材使用溫度，不應超過標準規(guī)范規(guī)定的材料許用應力值所對應的溫度上限。ASME B31.(3)  ASME B31.1、GB 50316、GB／T 20801、SH／T 3059等標準中規(guī)定了材料允許溫度上限。本書在第一章有材料許用應力值所對應的溫度上限的講述。

  非受壓元件的鋼材使用溫度，不應超過鋼材的極限氧化溫度。長期使用在高溫條件下，碳素鋼、碳錳鋼及低溫用高鎳鋼的使用溫度不應超過425℃，碳鉬鋼不應超過470℃。奧氏體不銹鋼的使用溫度高于525℃時，鋼的含碳量不應小于0.04％。對高溫硫和環(huán)烷酸腐蝕介質(zhì)，應以該裝置的原料來源、介質(zhì)的實際含硫含酸量、介質(zhì)的流速、介質(zhì)溫度等為參數(shù)，可按SH／T3129等標準規(guī)范的規(guī)定選擇適當?shù)牟牧稀?/span>

工程應用

  ①. 某工藝管道設計溫度520℃，設計壓力0.8MPa，口徑DN400管子選用了ASTM A312 TP304H 無縫材料，DN600管子選用了 ASTM A358 TP304H 焊接材料。

  ②. 某蒸汽管道設計溫度510℃，設計壓力11MPa，口徑DN100管子選用了ASTM A335 P22材料，DN600管子選用了ASTM A335 P91 材料。
