卡套式管接頭一般主要由接頭體、卡套、螺母三部分組成。當卡套和螺母套在鋼管上插入接頭體后，旋緊螺母時，卡套前端外側與接頭體錐面貼合，內刃均勻地咬入無縫鋼管，形成有效密封，見圖4.6.21?？ㄌ捉宇^的工作原理是將鋼管插入卡套內，利用卡套螺母鎖緊，抵觸卡套，切入管子而密封。它與鋼管連接時不需焊接，有利于防火、防爆和高空作業，并能消除焊接不慎帶來的弊端，是煉油、化工、石油、天然氣、食品、制藥、儀器儀表等系統自控裝置管路中的一種較為先進的連接件，適用于油、氣、水等介質管路連接。在石化裝置內一般用于外徑小于等于25mm管子，適用于蒸汽伴管、檢漏管和儀表控制系統。

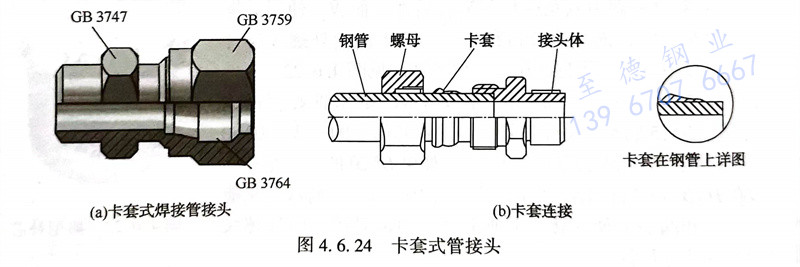

卡套式管接頭見圖4.6.24。

  有關標準有GB/T 3733～3765等，適用的壓力可達40MPa，適用于油、水、氣等非腐蝕性或有腐蝕性介質。
