（1）普通碳素結(jié)構(gòu)鋼不得用于GC1級(jí)、GCD級(jí)管道。

（2）沸騰鋼和半鎮(zhèn)靜鋼（碳素結(jié)構(gòu)鋼）不得用于GCD級(jí)管道和有毒或者可燃介質(zhì)管道，設(shè)計(jì)壓力應(yīng)不大于1.6MPa，使用溫度范圍為0～200℃。

（3）Q215A、Q235A等A級(jí)鎮(zhèn)靜鋼不得用于GCD級(jí)管道和有毒或者可燃介質(zhì)管道，設(shè)計(jì)壓力應(yīng)不大于1.6MPa，使用溫度不高于350℃，最低使用溫度按照標(biāo)準(zhǔn)的規(guī)定。

（4）Q215B、Q235B等B級(jí)鎮(zhèn)靜鋼不得用于劇毒介質(zhì)管道，設(shè)計(jì)壓力應(yīng)不大于3.0MPa，使用溫度不高于350℃，最低使用溫度按照標(biāo)準(zhǔn)的規(guī)定。

（5）用于GCD級(jí)管道時(shí)，設(shè)計(jì)壓力應(yīng)不大于1.6MPa，設(shè)計(jì)溫度不高于300℃。

（6）用于管道組成件的碳素結(jié)構(gòu)鋼的焊接厚度應(yīng)當(dāng)符合以下要求：沸騰鋼、半鎮(zhèn)靜鋼，厚度不得大于12mm；A級(jí)鎮(zhèn)靜鋼，厚度不得大于16mm；B級(jí)鎮(zhèn)靜鋼，厚度不得大于20mm。

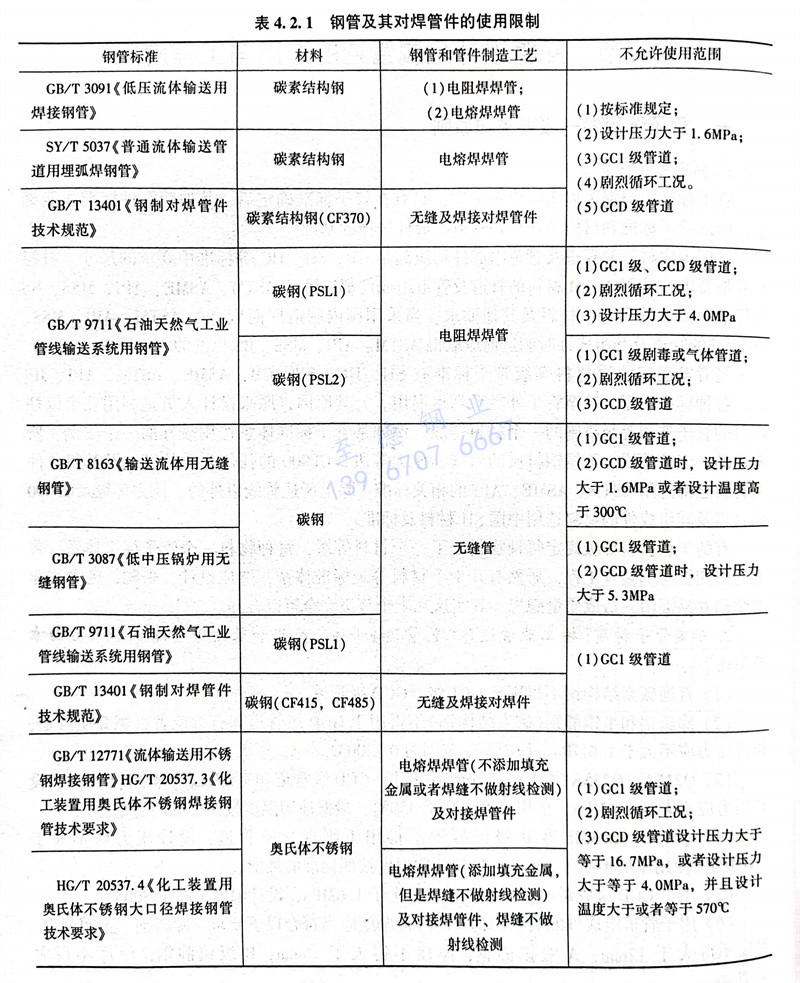

（7）碳鋼、奧氏體不銹鋼管及由其制造的對焊管件的使用限制應(yīng)當(dāng)符合表4.2.1規(guī)定。

（8）碳鋼、碳錳鋼、低溫用鎳鋼不宜長期在425℃以上使用。

（9）鉻鉬合金鋼在400～550℃ 區(qū)間長期使用時(shí)，應(yīng)當(dāng)根據(jù)使用經(jīng)驗(yàn)和具體情況提出適當(dāng)?shù)幕鼗鸫嘈苑雷o(hù)措施。

（10）奧氏體不銹鋼使用溫度高于540℃（鑄件高于425℃）時(shí)，應(yīng)當(dāng)控制材料含碳量不低于0.04％，并且在固溶狀態(tài)下使用。奧氏體不銹鋼在540～900℃區(qū)間長期使用時(shí)，應(yīng)當(dāng)采取適當(dāng)防護(hù)措施防止材料脆化。奧氏體不銹鋼在以下條件下，還應(yīng)當(dāng)考慮發(fā)生晶間腐蝕的可能性：①. 低碳（C≤0.08％）非穩(wěn)定化不銹鋼，在熱加工或者焊接后使用；②. 超低碳（C≤0.03％）不銹鋼，在高于425℃長期使用。

（11）為防止硫、鉛及其化合物在高溫下侵蝕鎳基合金導(dǎo)致晶界脆化，鎳及鎳基合金在含硫環(huán)境氣氛下的使用溫度上限應(yīng)當(dāng)符合表4.2.2的規(guī)定。

（12）金屬材料及其焊接接頭的沖擊韌性應(yīng)當(dāng)符合有關(guān)安全技術(shù)規(guī)范及其材料標(biāo)準(zhǔn)的要求。

（13）管道用密封件的選用應(yīng)當(dāng)考慮設(shè)計(jì)壓力、設(shè)計(jì)溫度以及介質(zhì)、使用壽命等的要求，并且符合有關(guān)安全技術(shù)規(guī)范及其相應(yīng)的密封材料標(biāo)準(zhǔn)的規(guī)定。

（14）管道支承件的使用應(yīng)當(dāng)符合有關(guān)安全技術(shù)規(guī)范及其相應(yīng)標(biāo)準(zhǔn)的規(guī)定。
