1. 不銹鋼容器框架平臺的設計

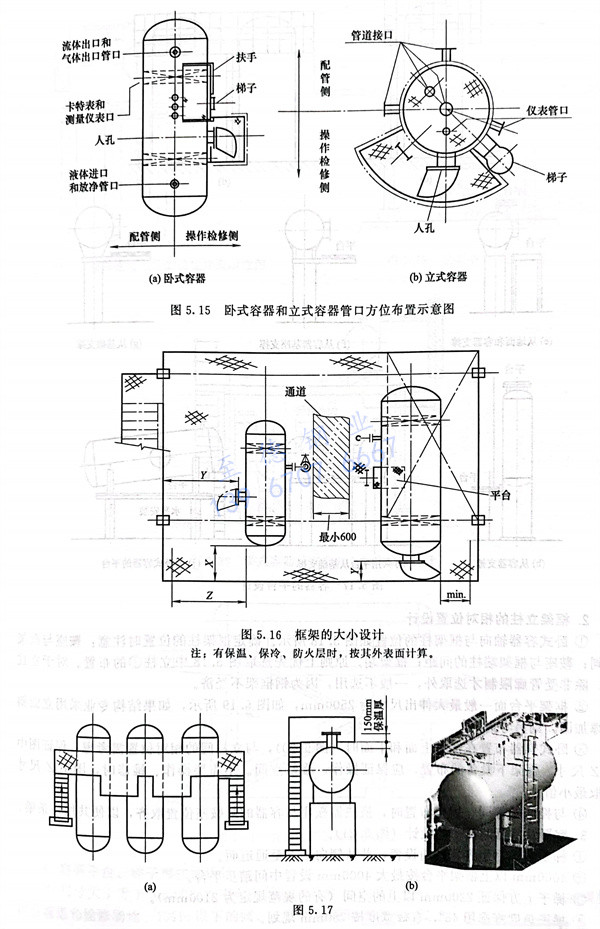

  ①. 兩層以上布置容器的框架平臺按圖5.16的規定，并用梯子上下平臺。框架的邊由圖中的X、Y、Z尺寸決定，同時，應注意其他因素。Z≥6000mm。

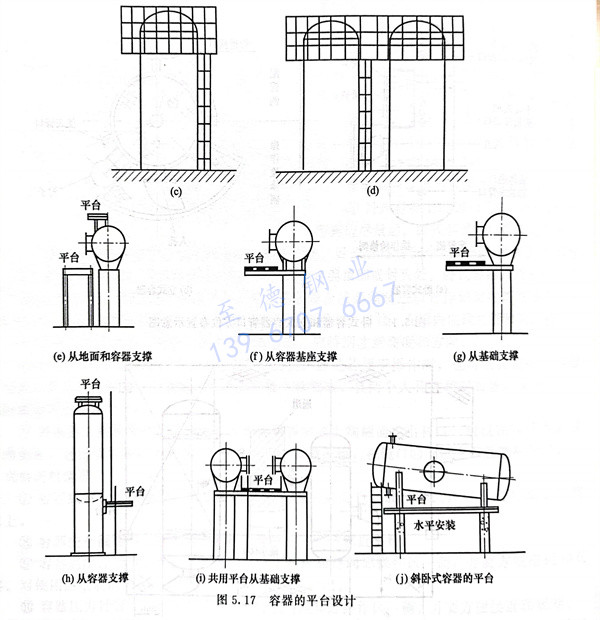

  ②. 不銹鋼臥式容器的平臺設置要考慮人孔和液面計等操作因素。對于集中布置的臥式容器可設聯合平臺，如圖5.17（a）所示。頂部平臺標高比頂部管口法蘭面低150mm，如圖5.17（b）所示。當液面計上部接口高度距地面或操作平臺超過3m時，液面計可設在直梯附近。立式容器的獨立平臺見圖5.17（c），立式容器的聯合平臺見圖5.17（d）。

  不銹鋼容器平臺的生根方式見圖5.17（e）～（i）。圖5.17（j）是斜臥式容器的平臺設計。

2. 框架立柱的相對位置設計

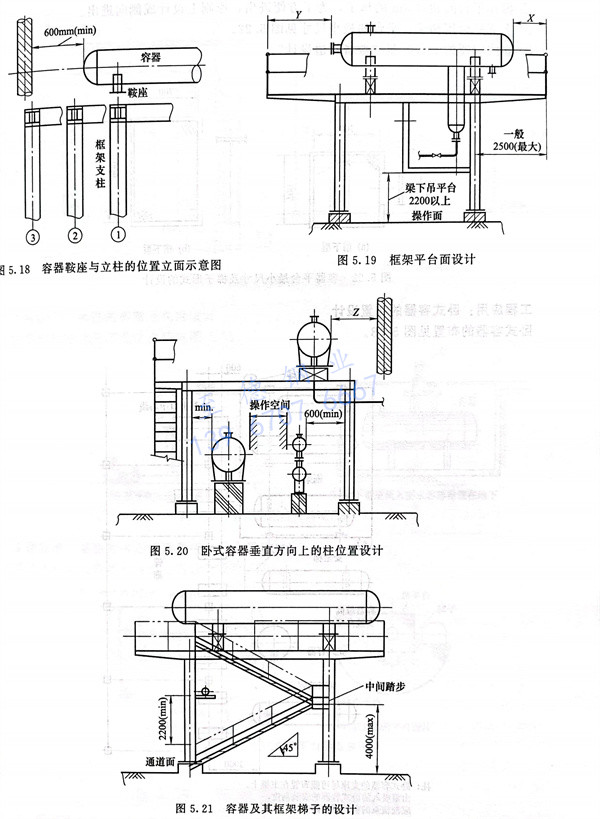

  ①. 臥式容器軸向與框架柱的位置如圖5.18所示。確定框架柱的位置時注意：鞍座與框架相同；鞍座與框架端柱的間距；框架端。原則上優先選取圖5.18中立柱①的布置。對于立柱③，除非受管廊限制才選取外，一般不選用，因?yàn)殇摽蚣懿唤?jīng)濟。

  ②. 框架平臺面一般最大伸出尺寸為2500mm，如圖5.19所示，如果結構專業采用立面斜支撐加固，則另考慮。

  ③. 臥式容器布置在框架上面和下面時（圖5.20），與立柱間的相對位置需考慮：保證圖中的Z尺寸?？蚣芟略O(shè)備的布置，應保證操作、維修空間。不需要操作、維修時，圖中Z尺寸可取最小值。

  ④. 與換熱器等同一框架布置時，換熱器鞍座與容器的某鞍座位置取齊，以便共用一條梁。

3. 容器及其框架梯子的設計（圖5.21）。

  ①. 梯子按平行于容器軸向設置，并從側向上下至通道面。

  ②. 4000mm以上框架平臺按最大4000mm設置中間踏步平臺。

  ③. 梯子上方保證2200mm以上的空間（有的規范規定為2100mm）。

  ④. 梯子角度宜選用45°，有效寬度按750mm規劃。

4.  容器平臺、梯子形式的設計

  ①. 尺寸大于等于3m的操作平臺上的閥（尺寸大于等于2in）、人孔、安全閥和調節閥等，需設通道和檢修場地。1 1/2 in以下的閥、立管上的閥和儀表等的操作，可在梯子上操作。

  ②. 操作平臺間超過3m的梯子，為了方便進出，原則上設計成側向進出。

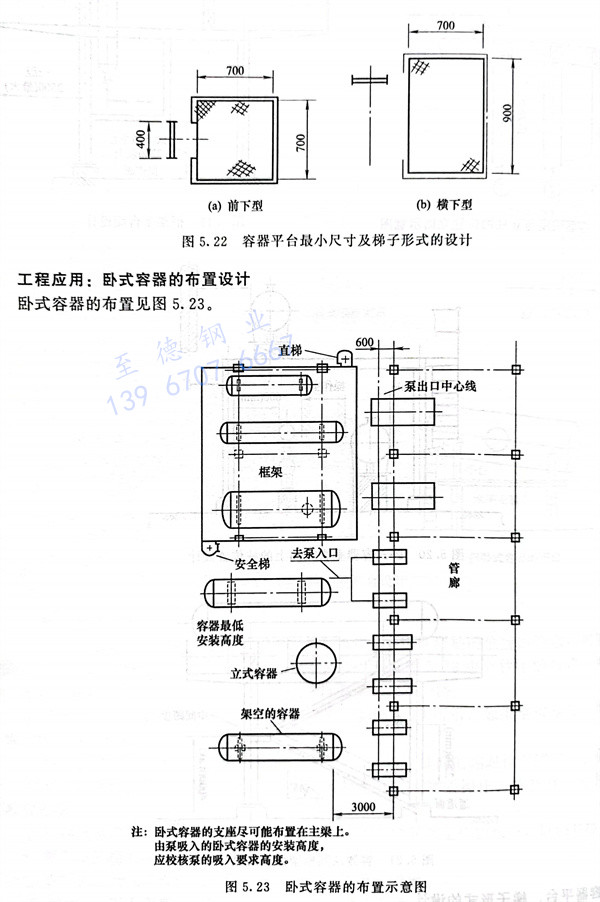

  ③. 上下平臺用梯子。平臺的最小尺寸見圖5.22。

  ④. 立式容器的平臺參照“敷塔管道設計”。
