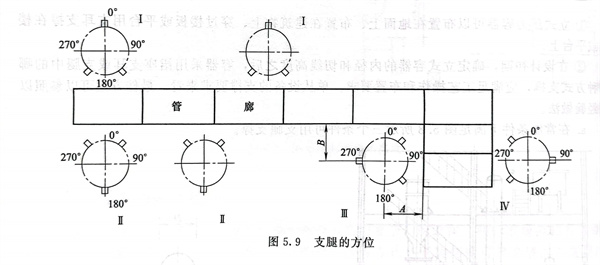

不銹鋼立式容器支腿為3個時，支腿的方位應按下述常用的設備布置設計規定或根據管道布置需要而定，見圖5.9。


  圖5.9中管廊兩側的設備Ⅰ、Ⅱ支腿方位相差180°，在管廊轉角處的設備Ⅱ按A、B尺寸大小決定，圖中為A＜B時布置方法。若B＞A時，則設備Ⅰ皿應改為設備Ⅱ支腿方位，設備IV與設備III對稱。
