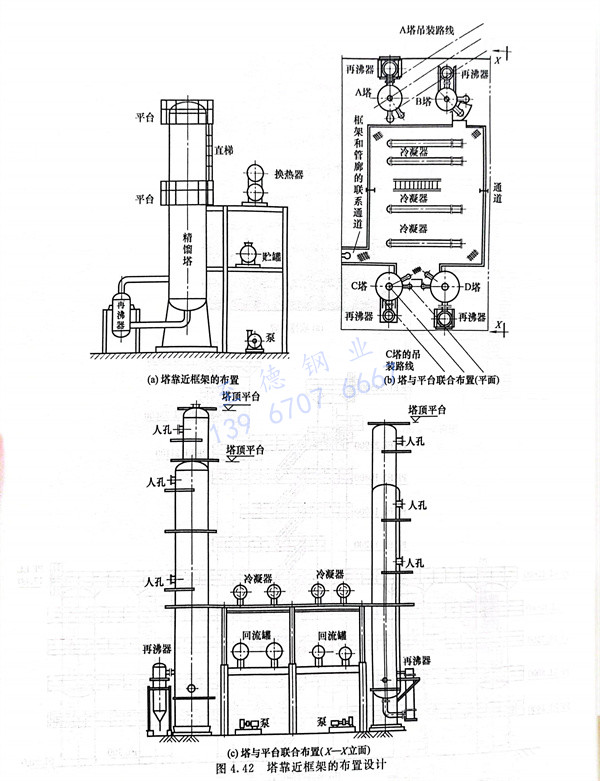

不銹鋼塔靠近框架的布置設計見圖4.42（a），框架上布置了換熱器等設備，精餾塔盡量靠近框架做布置，框架平臺與塔平臺聯合。如圖4.42（b）、（c）所示，框架和塔均布置在管廊的一側，A、B塔和C、D塔為兩組塔，分別布置在框架的南北兩側，每組塔外壁取齊布置，并留有檢修空地和吊車進出的通道，以便吊裝框架的設備。塔平臺與相鄰框架平臺相連。
