氣相進料開口一般布置在不銹鋼塔盤上方，與降液管平行，當氣流速度較高時，應設分配管。氣液混相進料開口一般布置在塔盤上方，并設分配管，當流速較高時應沿切線進入，并設螺旋導板。汽提蒸汽開口一般布置在汽提段塔盤下方，并加氣體分配管。不銹鋼塔進料管口應設在遠離降液管的地方。進料管確定不銹鋼管口方位時，必須對其內管尺寸進行核對。

1. 不同溢流塔板，塔進料管口方位

  a. 單溢流塔板。單溢流塔板進料管口方位見圖4.24。

  b. 雙溢流塔板。雙溢流塔板進料管口方位見圖4.25。

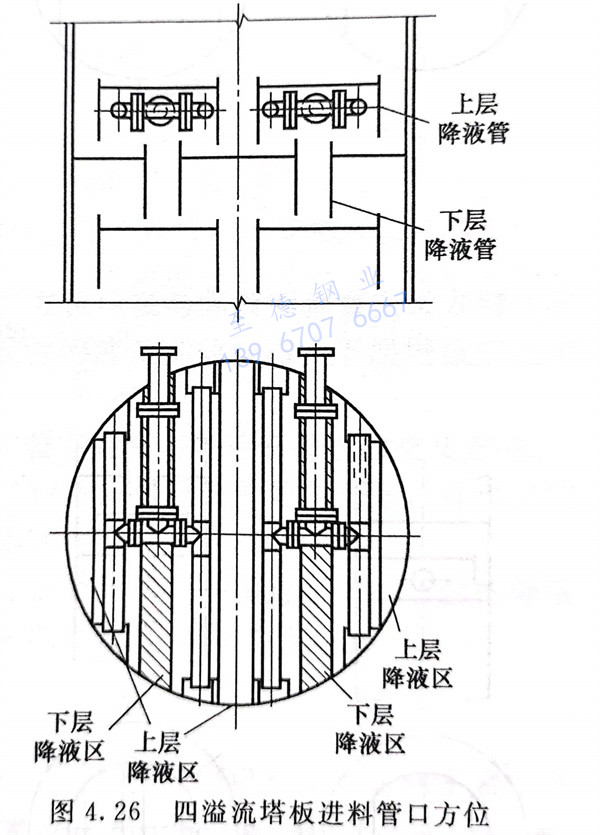

  c. 四溢流塔板。四溢流塔板進料管口方位見圖4.26

2. 不同塔部位，塔進料管口方位

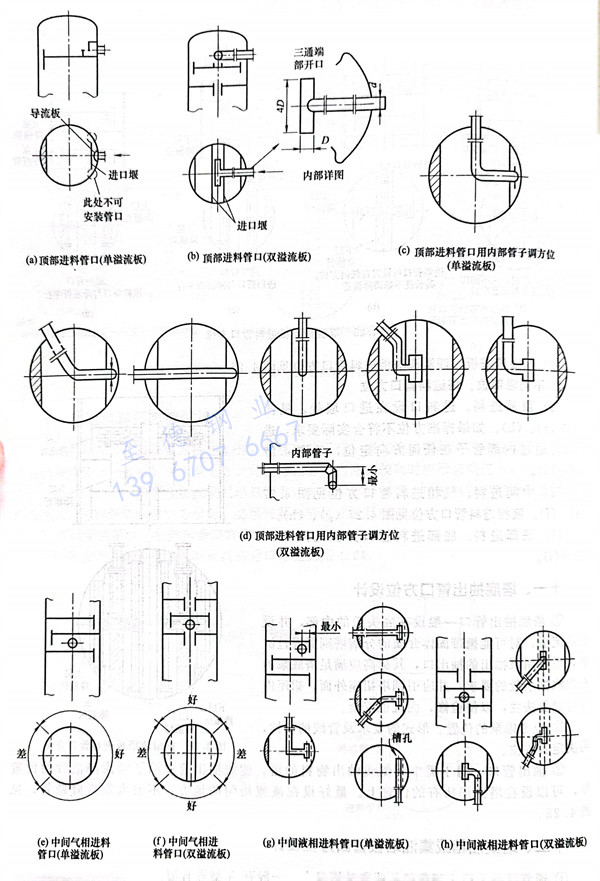

  a. 頂部進料。進料口設在進口堰處，見圖4.27(）、（b）。如果標準方位不符合實際要求，進(a)料口可通過內部管子在任何方向定位，見圖4.27

  b. 中間進料。氣相進料管口方位見圖4.27（e）、（f）。液相進料管口方位見圖4.27（g）、（h）。

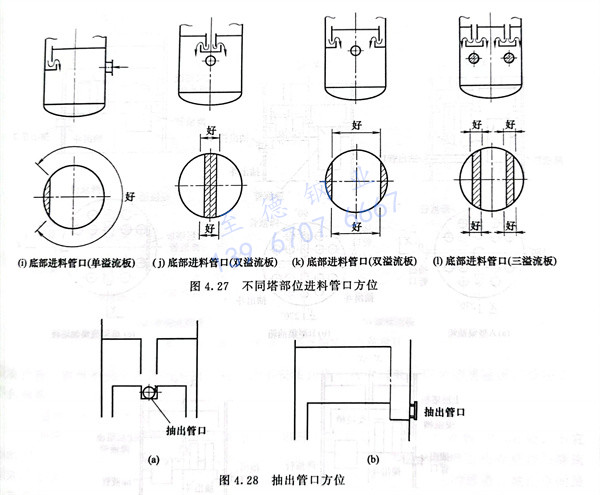

  c. 底部進料。底部進料管口方位見圖4.27(i)~(1)。
