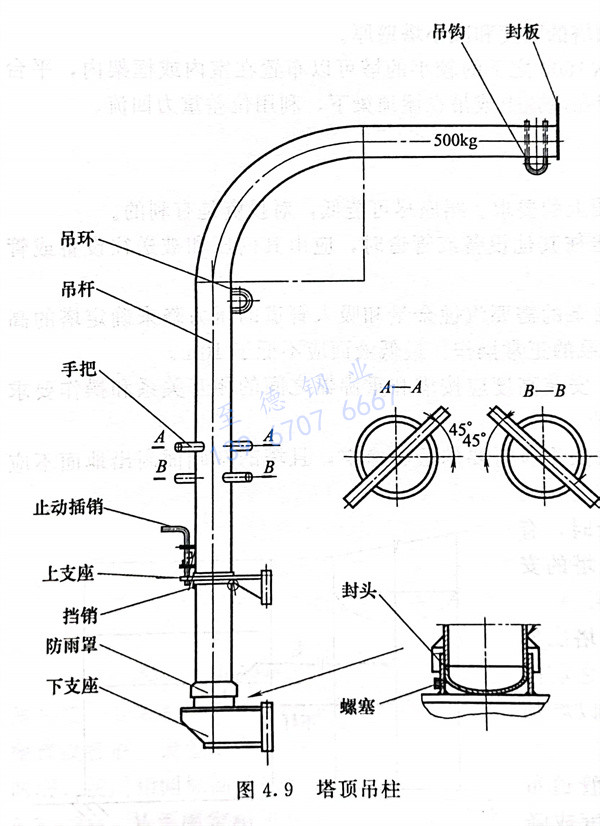

吊柱的起吊質量標準吊柱允許的起吊質量分為三擋：250kg、500kg和1000kg。設計者可根據起吊物料的最大質量來選用。塔頂?shù)踔妶D4.9。

1. 吊柱的懸臂長

   將吊柱的懸臂置于設備徑向方向，起吊點與平臺外圈梁外邊沿的距離不宜小于400mm，如果起吊件較大，可增加懸臂長度，或者起吊時在起吊物上系上繩子，起吊過程中牽引繩子將起吊物向外拉，使之不碰撞平臺外圈梁。

2. 吊柱的安裝方位

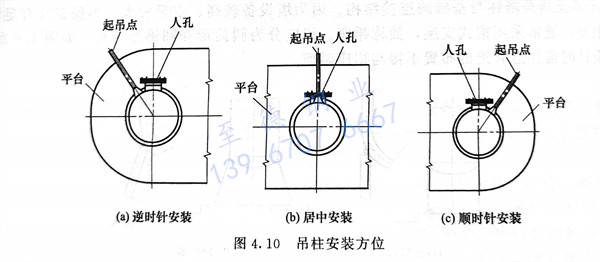

   設備所有人孔布置在同一方位，確定吊柱的安裝方位應以人孔的方位為基準，并要考慮兩個因素：吊柱安裝方位所對應的設備徑向起吊點是否直通地面，即在起吊過程中，是否中間沒有障礙物，可以直接從地面起吊物料（內件或填料）；要了解本設備的周圍是否有其他設備或與其他直立設備設計成聯合平臺。當單塔平臺在人孔兩側均可起吊時，吊柱安裝在人孔的任一側均可。對于聯合平臺，其吊柱相對于人孔的安裝方位有三種情況，在設備俯視圖中表現為順時針側安裝、逆時針側安裝或居中安裝，見圖4.10。

3. 吊索的所在位置就是起吊點

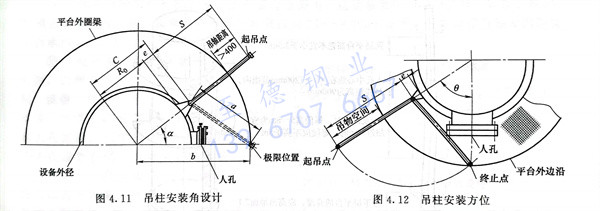

   保持起吊點的位置，將起吊物吊至預定層平臺的欄桿上方以后，向人孔方向旋轉吊柱的懸臂，使起吊物進入預定層平臺，極限位置是吊索與平臺外圈梁外邊沿相碰，此時起吊物已經有一半進入了平臺。在俯視圖上，吊索極限位置位于人孔中心線的延長線上是最佳方位，此時吊二柱的安裝角是最佳安裝角，見圖4.11。

  按照國內一些規范的要求，吊柱在塔頂或直立設備上的安裝方向，應在塔或直立設備裝配圖上說明。吊柱中心線與人孔中心線間應有合適的夾角0，當操作人員站在平臺上轉動手把時，使吊鉤的垂直中心線能轉到人孔的附近，見圖4.12。
