襯塑鋼管和管件是在鋼管和管件內部襯以聚丙烯（PP）、聚乙烯（PE）及聚氯乙烯（PVC）等非金屬材料，以適應化工、石油化工，醫藥、紡織和冶金等部門輸送腐蝕性介質的需要。這種襯塑鋼管和管件的公稱壓力為PN20，相當于2.0 MPa。

1. 襯塑直管

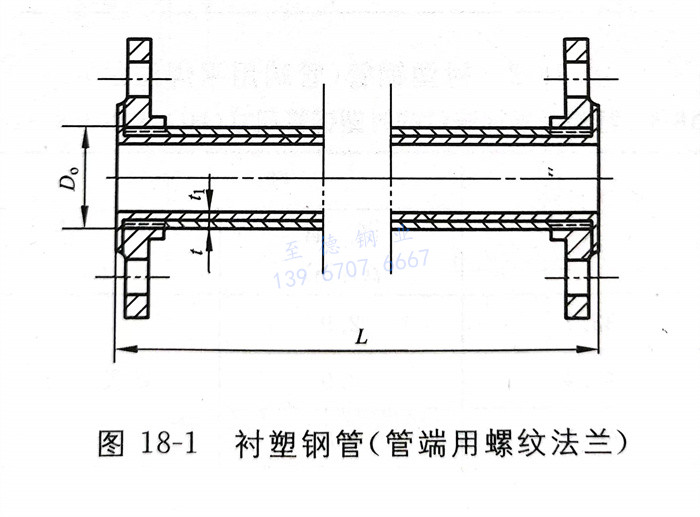

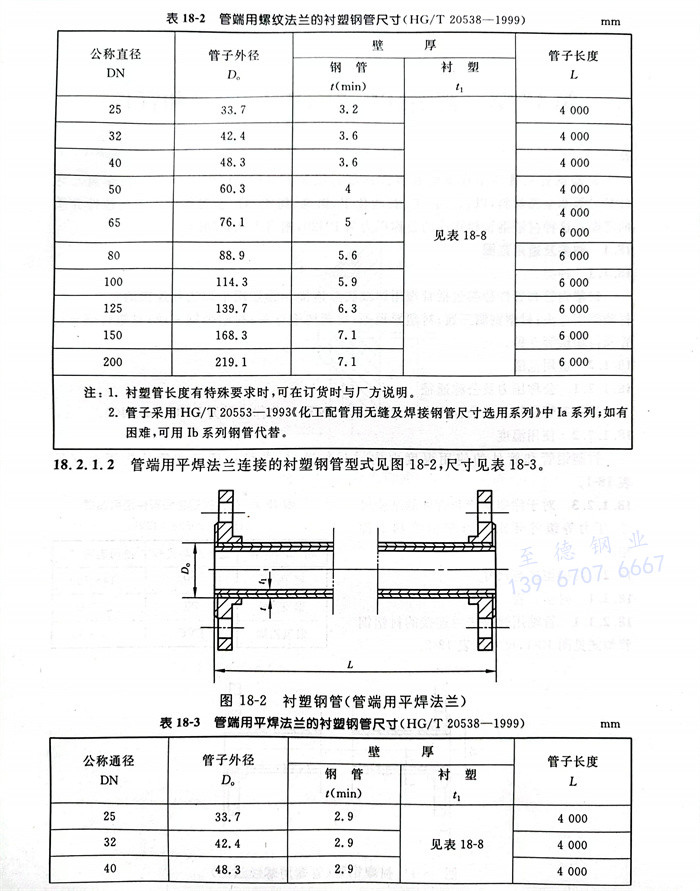

  a. 管端用螺紋法蘭連接的襯塑鋼管型式見圖18-1，尺寸見表18-2。

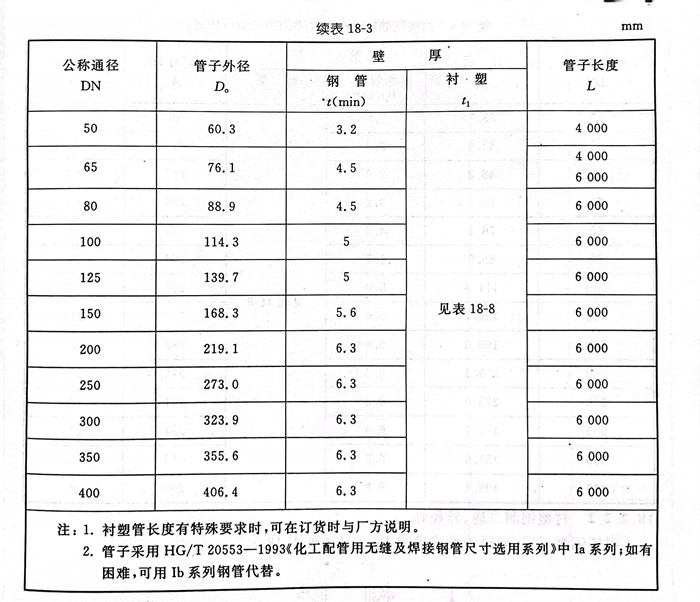

  b. 管端用平法蘭連接的襯塑鋼管型式見圖18-2，尺寸見表18-3。

2. 襯塑管件

 a. 襯塑鋼制彎頭

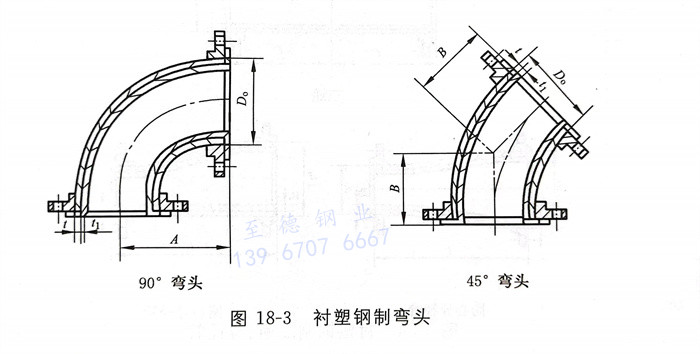

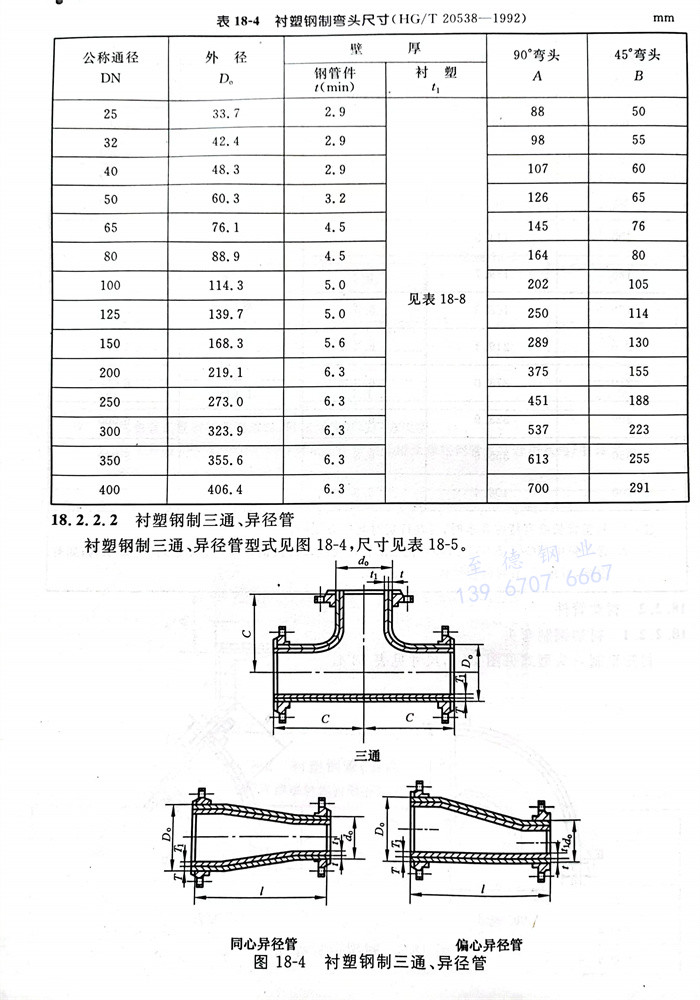

   襯塑鋼制彎頭型式見圖18-3，尺寸見表18-4。

 b. 襯塑鋼制三通、異徑管

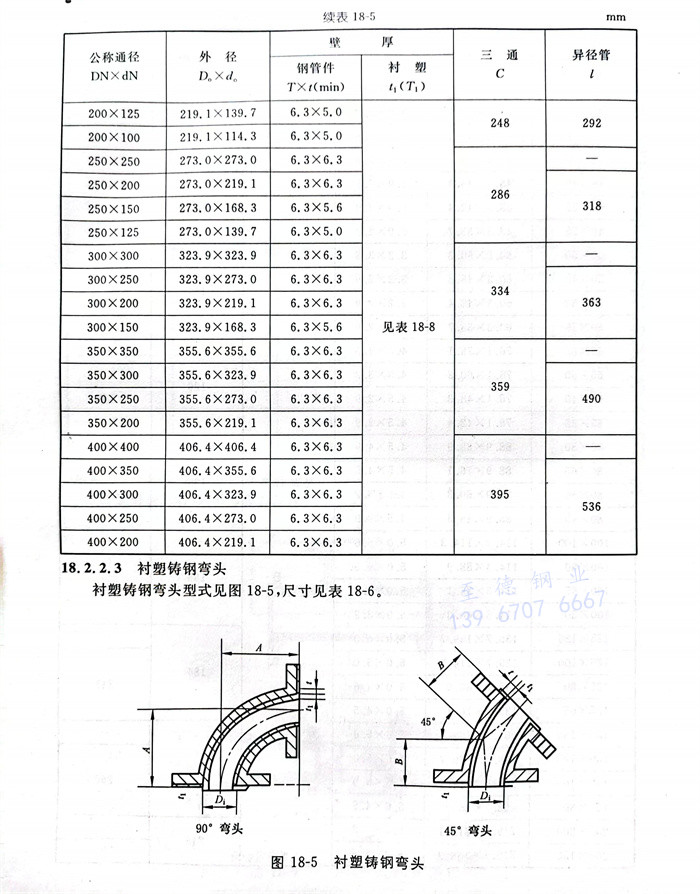

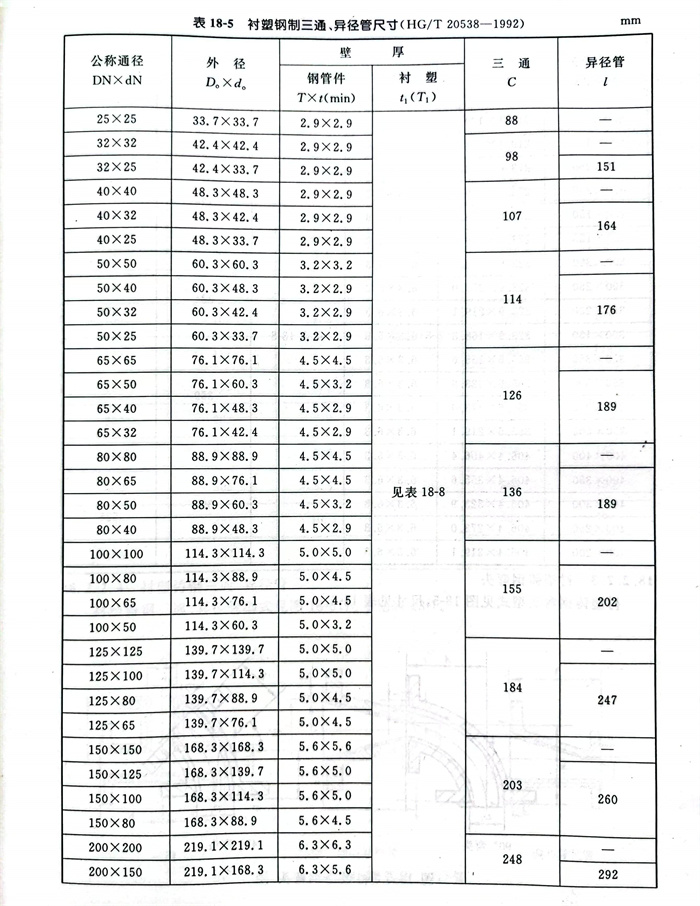

   襯塑鋼制三通、異徑管型式見圖18-4，尺寸見表18-5。

 c. 襯塑鑄鋼彎頭

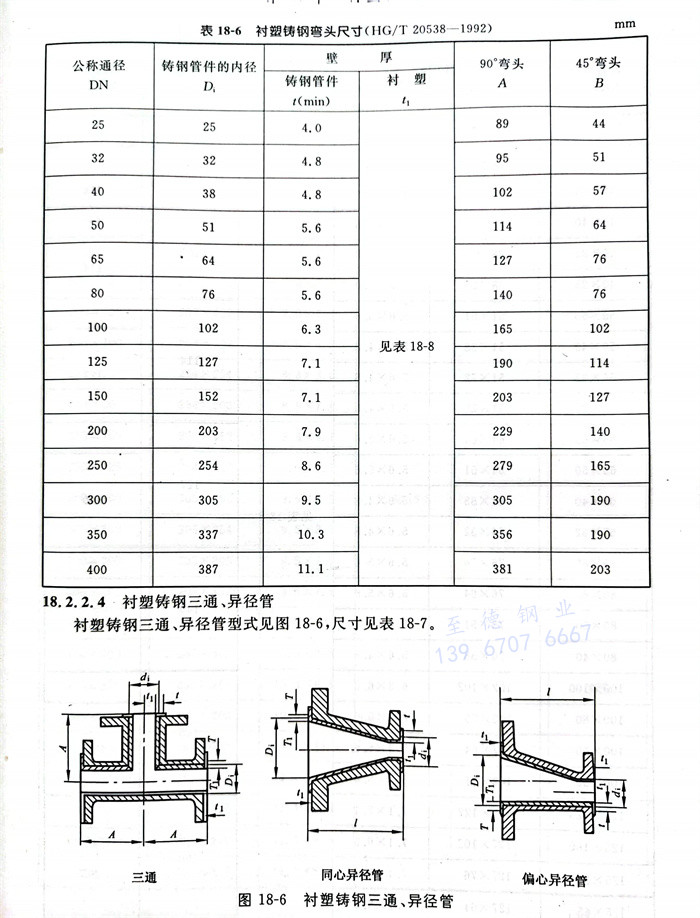

   襯塑鑄鋼彎頭型式見圖18-5，尺寸見表18-6。

 d. 襯塑鋼制三通、異徑管

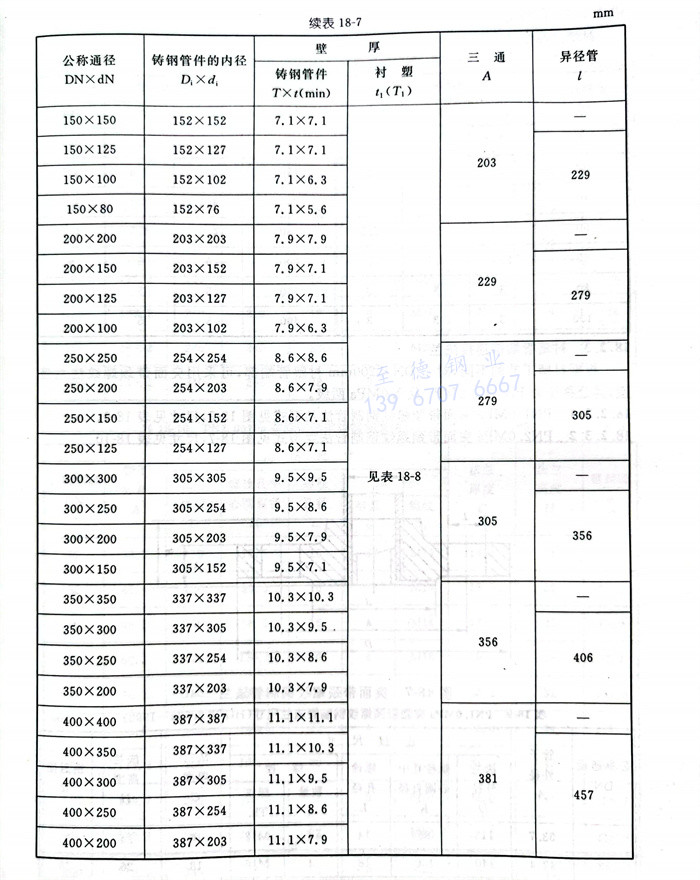

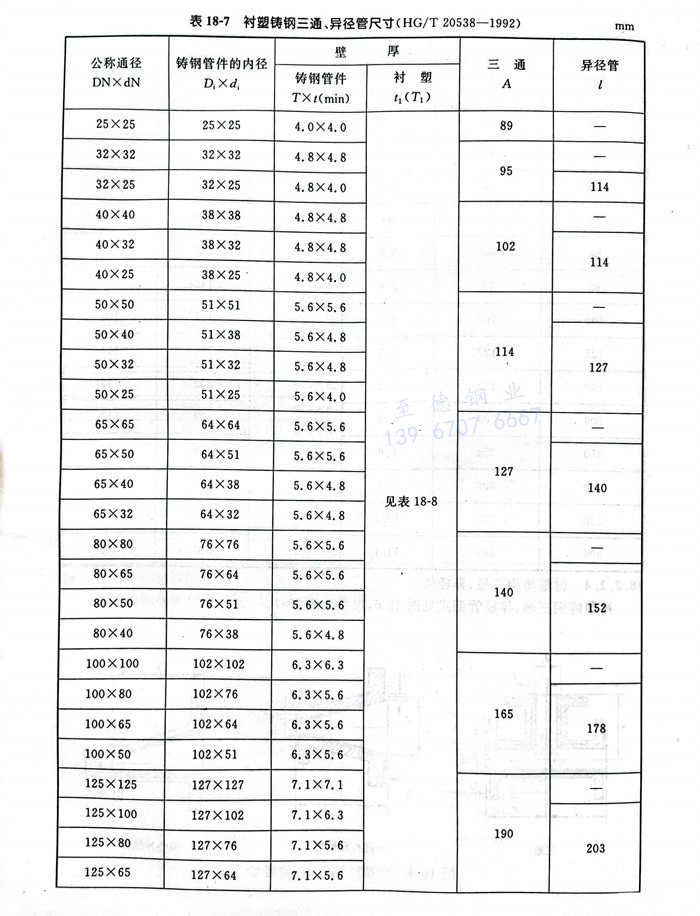

   襯塑鑄鋼三通、異徑管型式見圖18-6，尺寸見表18-7。

 e. 襯塑層

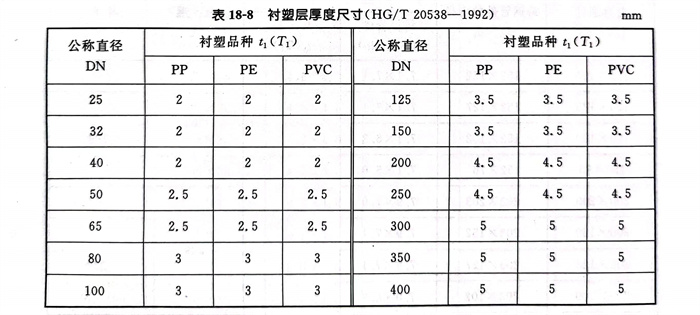

   襯塑層厚度尺寸見表 18-8

3. 襯塑管端部連接法蘭

  根據襯塑工藝的不同，對于DN≤200mm襯塑管端部，可采用突面帶頸螺紋法蘭連接，其公稱壓力PN為1.0MPa及2.0MPa兩級。

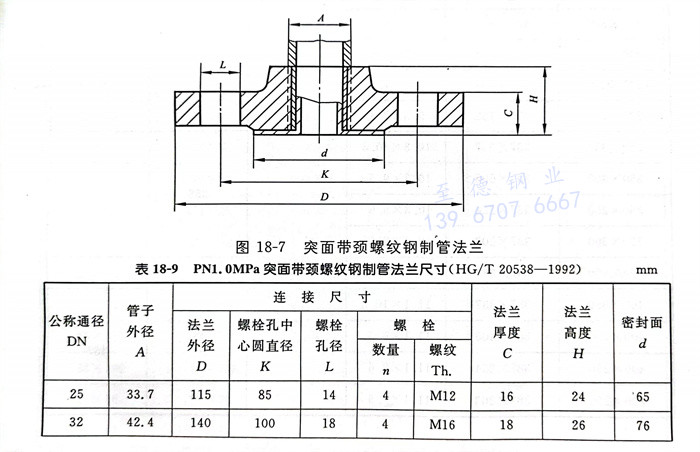

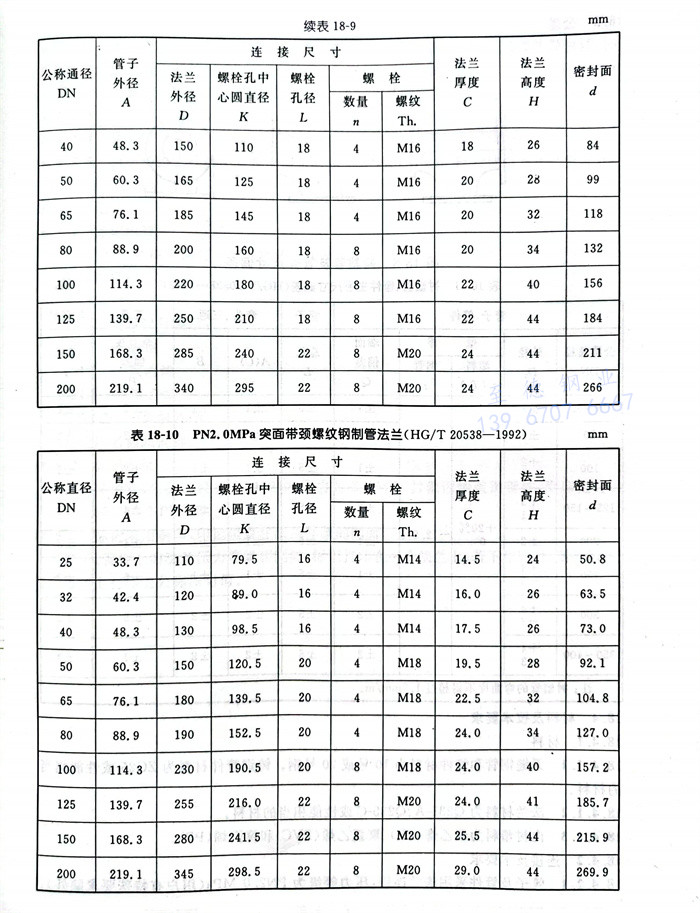

    PN1.0MPa突面帶頸螺紋鋼制管法蘭型式見圖18-7，尺寸見表18-9。

    PN2.0MPa突面帶頸螺紋鋼制管法蘭型式見圖18-7，尺寸見表18-10。

4. 公差

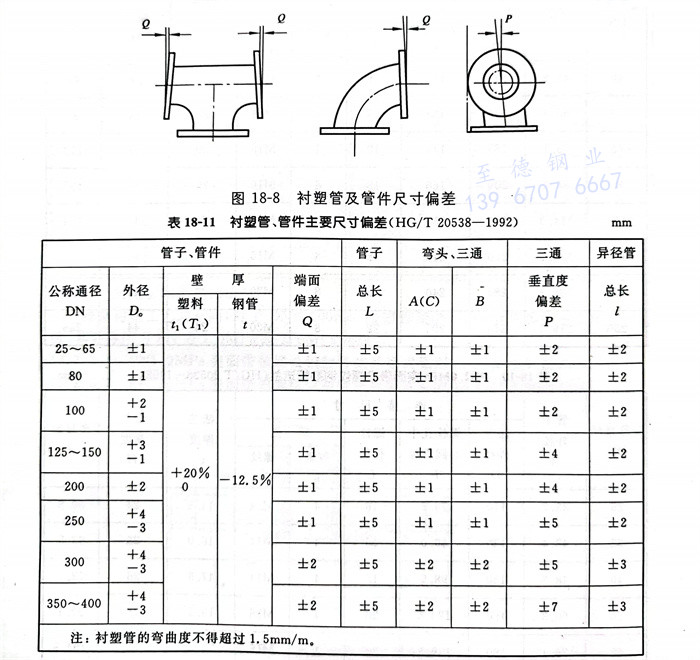

  襯塑管及管件主要尺寸偏差見圖 18-8 及表 18-11。
