化工鋼制承插焊管件是以美國和日本管件相關標準為依據，并結合我國化工行業實際情況制定的一種專用管件標準，常用于小型管道。

1. 承插焊90°彎頭（90°SWE）

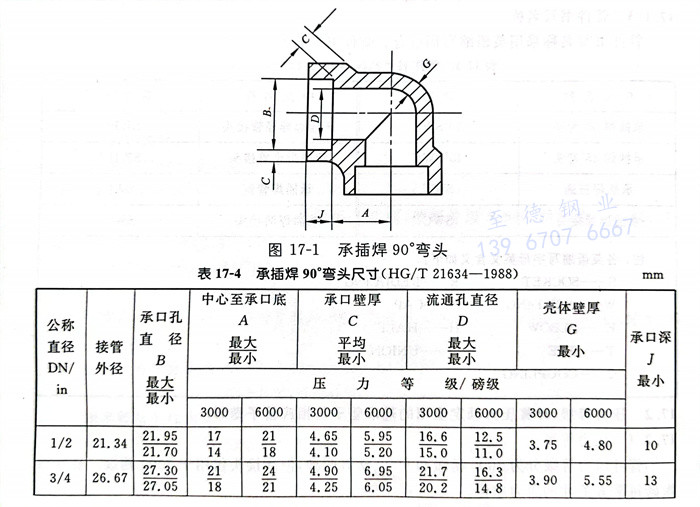

  承插焊90°彎頭型式見圖17-1，尺寸見表17-4。

2. 承插焊45°彎頭（45°SWE）

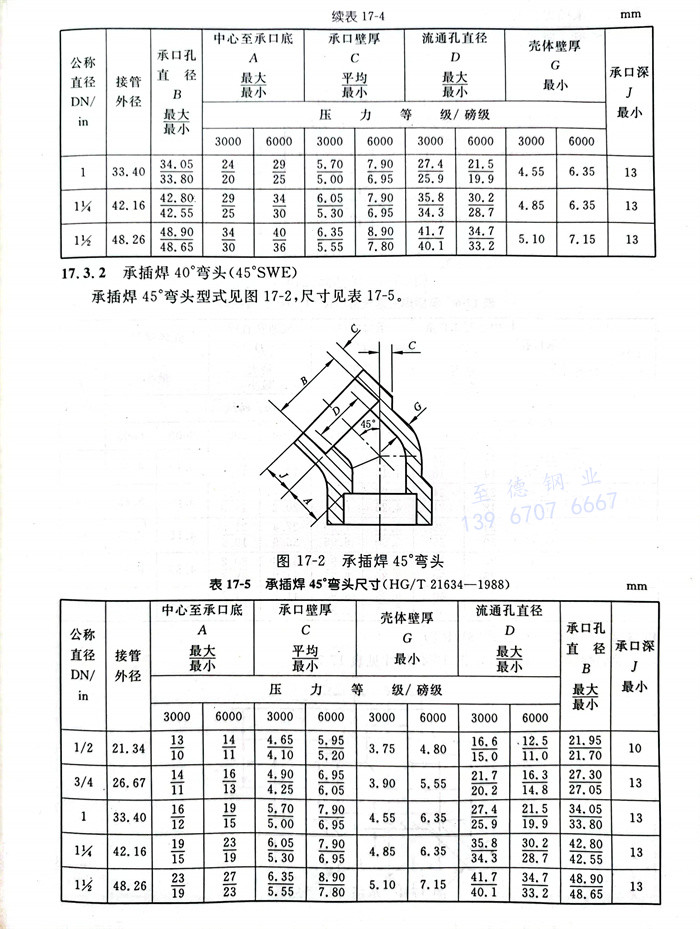

  承插焊45°彎頭型式見圖17-2，尺寸見表17-5。

3. 承插焊三通（SWT）

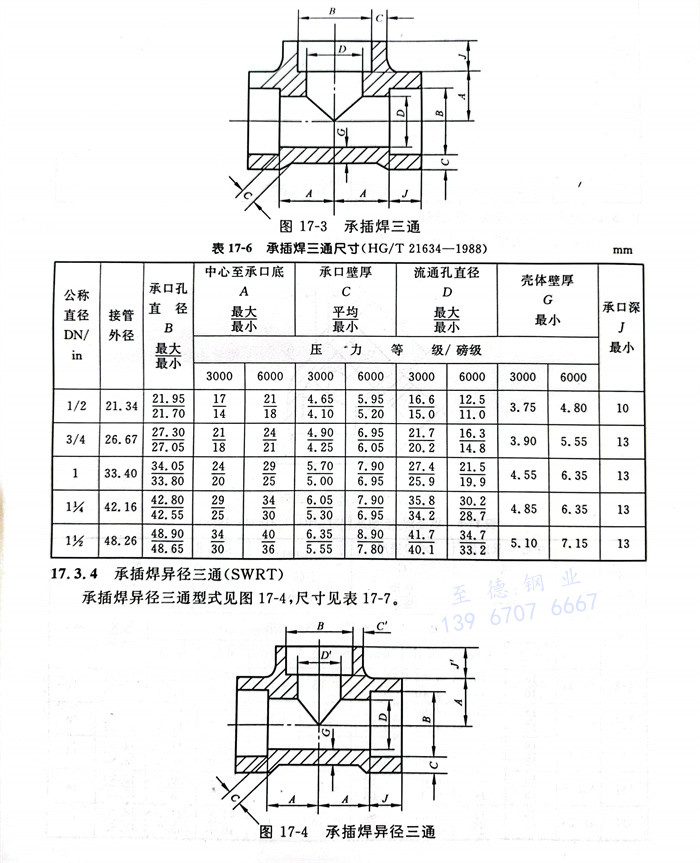

  承插焊三通型式見圖17-3，尺寸見表17-6。

4. 承插焊異徑三通（SWRT）

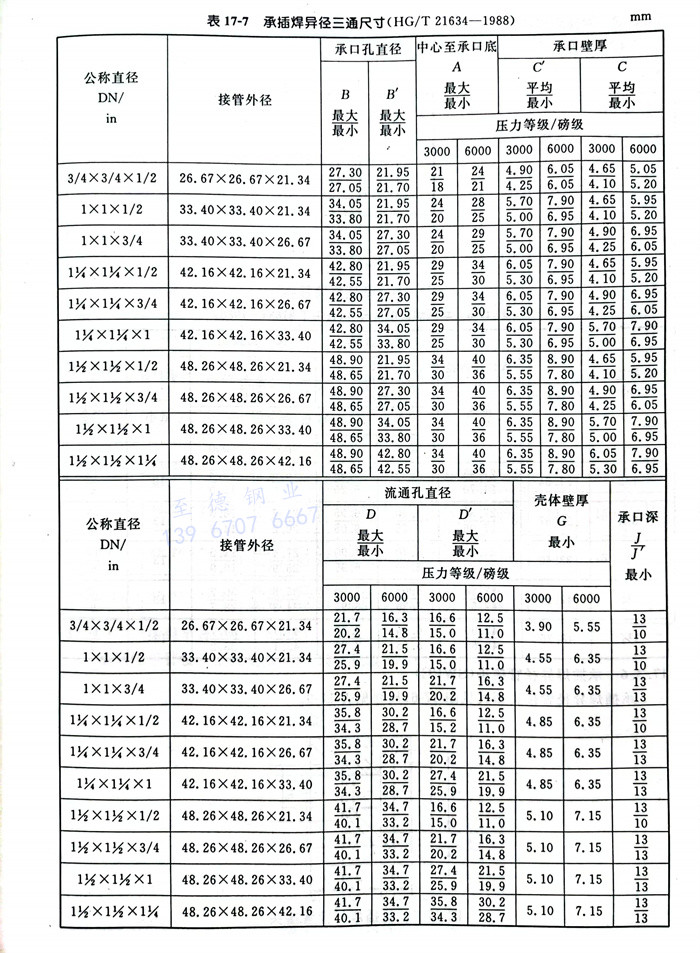

  承插焊異徑三通型式見圖17-4，尺寸見表17-7。

5. 承插焊管接頭（SWC）

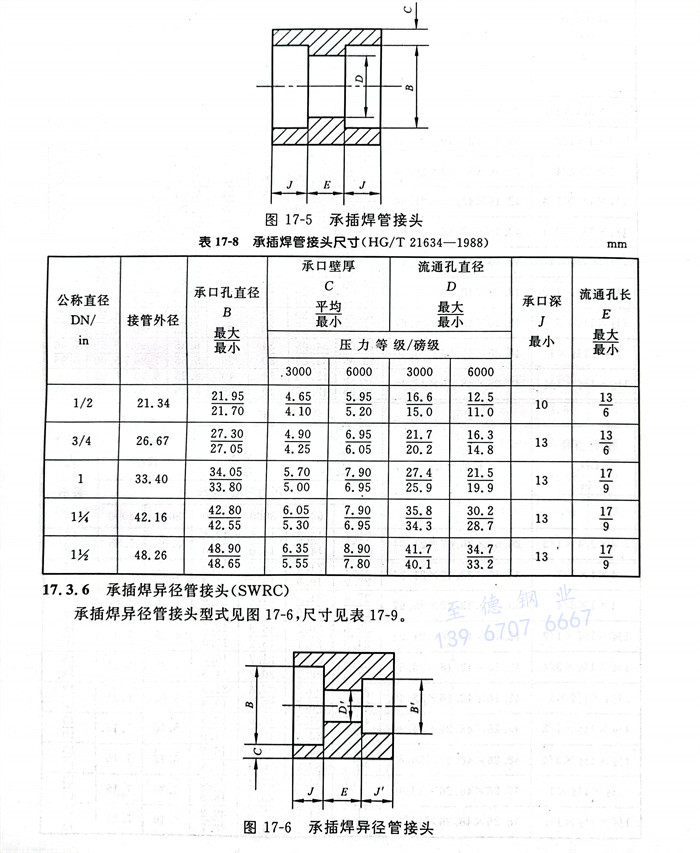

  承插焊管接頭型式見圖17-5，尺寸見表17-8。

6. 承插焊異徑管接頭（SWRC）

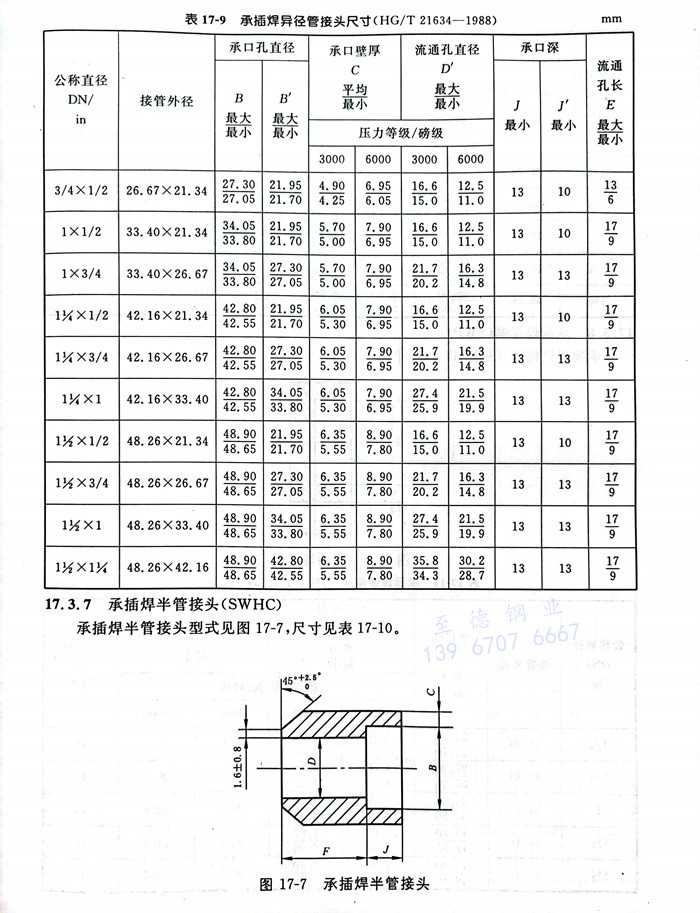

  承插焊異徑管接頭型式見圖17-6，尺寸見表17-9。

7. 承插焊半管接頭（SWHC）

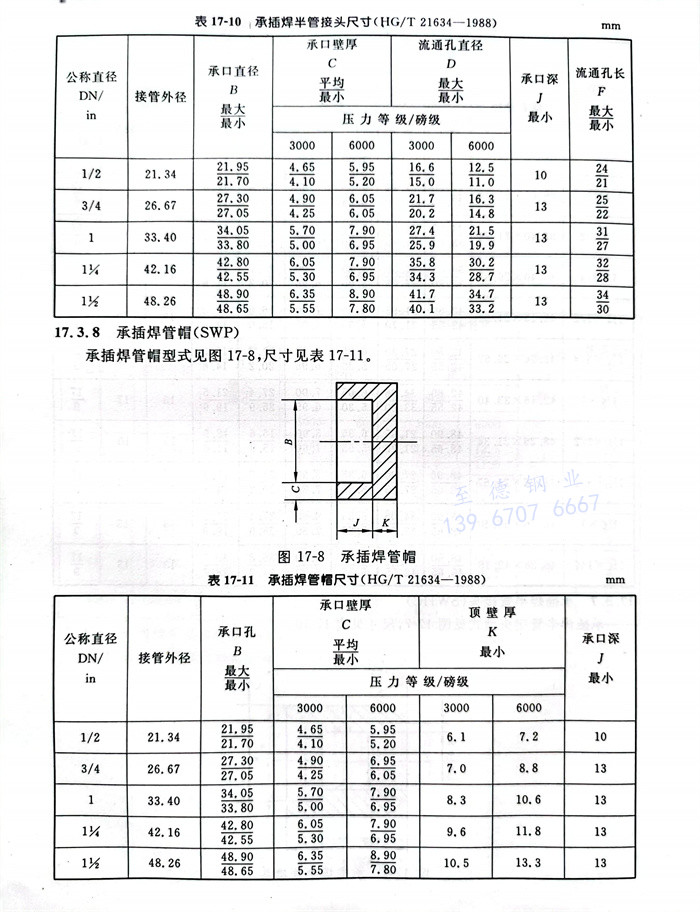

  承插焊半管接頭型式見圖17-7，尺寸見表17-10。

8. 承插焊管帽頭（SWP）

  承插焊管帽型式見圖17-8，尺寸見表17-11。

9. 承插焊活接頭

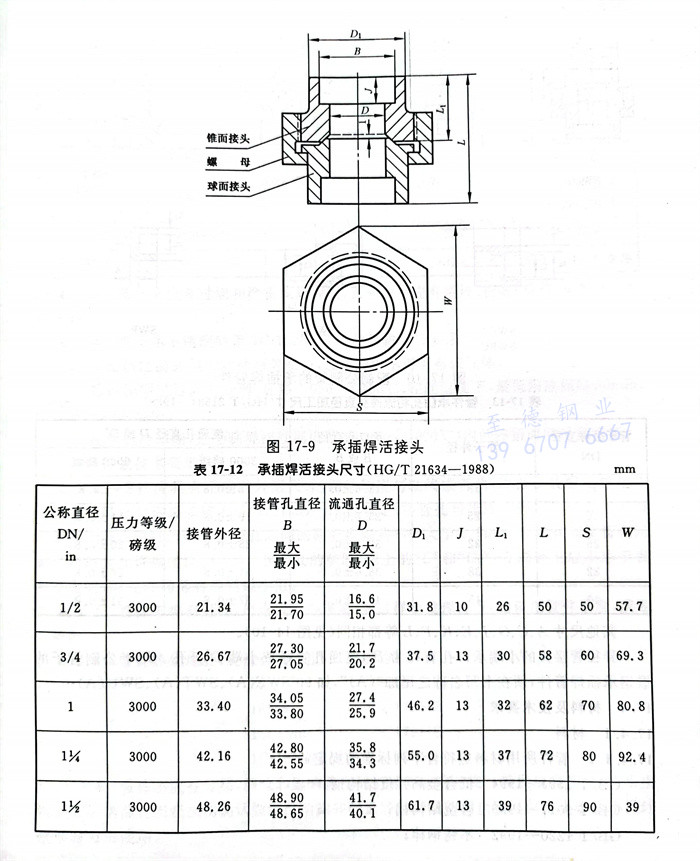

  承插焊活接頭型式見圖17-9，尺寸見表17-12。

10. 承插焊管件配公制管的加工尺寸

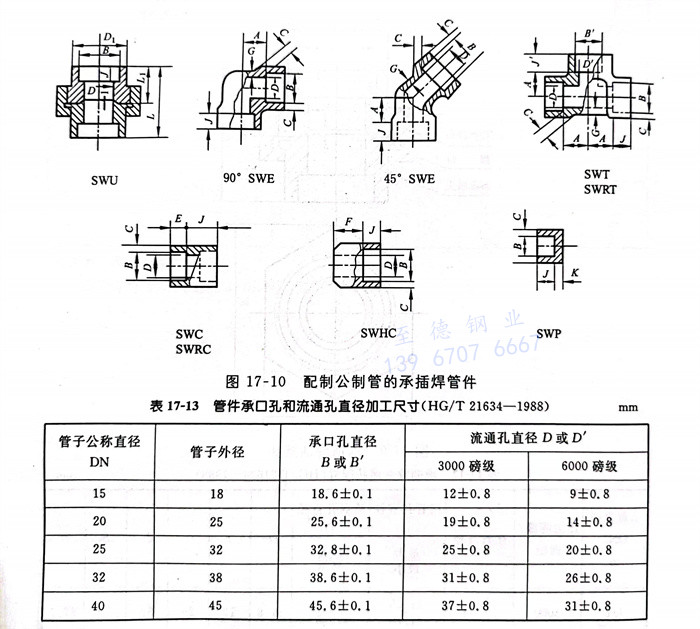

    配制公制管的鍛鋼承插焊管件型式見圖17-10，其承口孔和流通孔直徑加工尺寸見表17-13。

    其他尺寸A、C、G、J、E、K、F、L等都相同（見圖14-10）。

    異徑管接頭的小端承口孔直徑為B＇，流通孔直徑按小端D＇開孔。用于公制管子的鍛鋼承插焊管件，須在書寫名稱之尾加“（A）”，如90°SWE（A）、SWT（A）、SWU（A）····。
