化工鋼制承插焊管件是以美國和日本管件相關標準為依據，并結合我國化工行業實際情況制定的一種專用管件標準，常用于小型管道。

1. 種類

  承插焊管件種類包括承插焊90°彎頭、承插焊45°彎頭、承插焊三通、承插焊異徑三通、承插焊管接頭、承插焊異徑管接頭、承插焊半管接頭、承插焊管帽及承插焊活接頭等9種。

2. 規格

   管件規格以公稱直徑表示。管件的公稱直徑為1/2、3/4、1、11/4、11/2in，與它連接的管子為英制管子。但是，管件的承口孔和流通孔直徑按公制管尺寸加工后，可用于DN15、DN20、DN25、DN32及·DN40的公制管子。

3. 管件書寫名稱

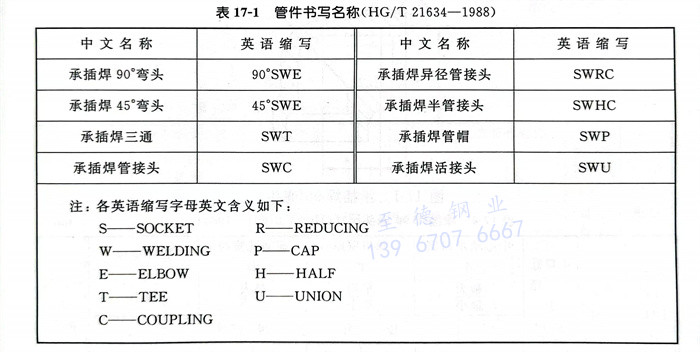

   管件書寫名稱采用英語縮寫詞組合。管件書寫名稱見表17-1。
