電站用不銹鋼三通的基本尺寸是制造三通產品必須保證的參數，包括：長度、高度、主管尺寸、支管尺寸、肩部厚度、腹部厚度、圓度、肩部內外過渡面曲率半徑、尺寸偏差和接口的形位公差。不銹鋼三通最小內徑所保證的通流面積以與接管相等為宜，不得低于其接管流通面積的90％。

 擠壓三通肩部的厚度應不小于三通主管接管厚度的1.4～1.5倍，而肩部外壁過渡面的曲率半徑應按下列條件控制尺寸：

   a. 肩部外壁過渡面的曲率半徑最小值為：0.05倍所連支管外徑和38mm中的較小者。

   b. 肩部外壁過渡面的曲率半徑最大值為：當支管接管外徑小于200mm時，取32mm；當支管接管外徑不小于200mm時，取為0.1倍接管支管外徑加上13mm。肩部外壁過渡面的曲率半徑應小于支管的承載長度，在保證上述要求的條件下，確保支管的直段長度，且不宜采用機械加工的方法來實現。擠壓三通支管承載長度應符合DL／T 5054-1996《火力發電廠汽水管道設計技術規定》附錄C4.1的要求。

  各類焊制不銹鋼三通中以厚壁加強焊制三通為推薦采用的形式，厚壁加強焊制三通應按下列條件控制尺寸：三通肩部外壁過渡面的曲率半徑應不小于支管外徑的1/8；三通肩部厚度應不小于主管接管公稱壁厚的1.5倍。

  在可能的條件下，優先采用冷、熱擠壓成型的三通或鍛制三通，其次采用厚壁加強焊制三通。對單筋加強焊制三通，必須嚴格控制加強件與三通主體的焊接和檢驗條件，不宜采用蝶式加強焊制三通。

  各類電站用不銹鋼三通支管包括接管座，從主管外表面的引出高度，均不得低于肩部外壁過渡面曲率半徑和開坡口要求的最大尺寸之和。最終成品的高度和半長度應按13.2.2.1條的規定確定。

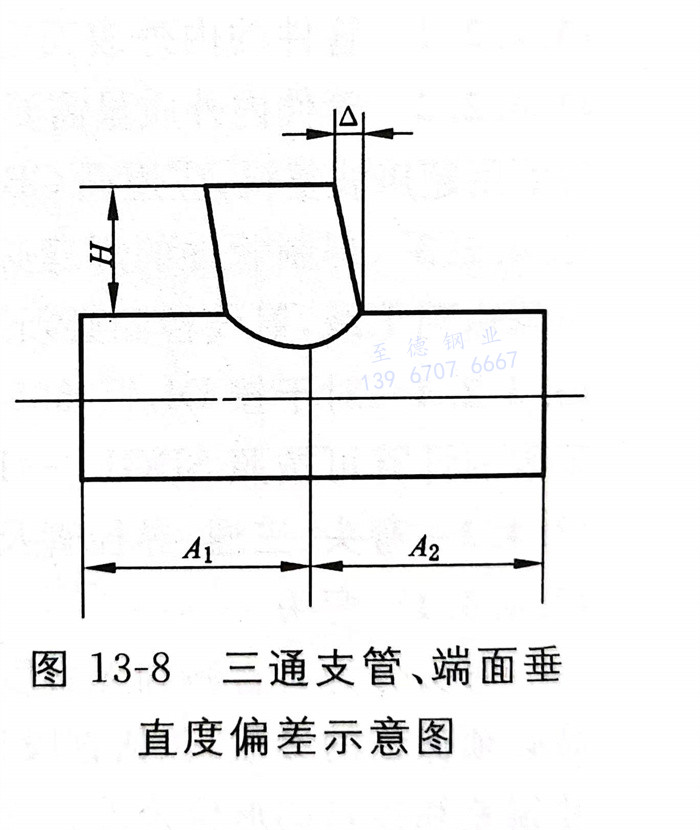

  電站用不銹鋼三通兩側半長度的不對稱度（A1-A2）為主管接管外徑的1％，且不得大于5mm。支管垂直度偏差Δ應不大于支管高度H的1％，且不得大于3mm，見圖13-8。
