一、管廊平面布置形式分類

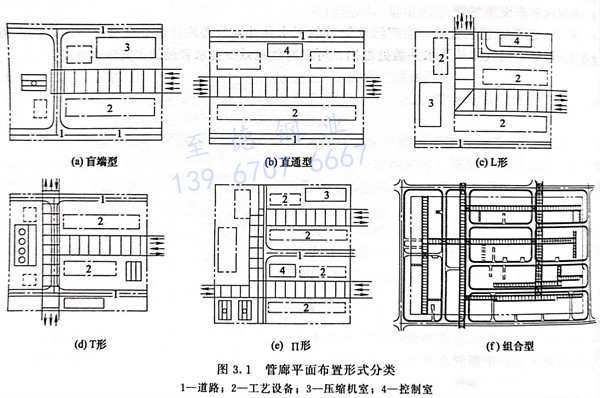

  管廊平面布置形式分類：盲端型、直通型、L形、T形、II形等形式的管廊，大型聯合裝置，一般采用主管廊、支管廊組和的形式，見圖3.1。

二、管廊側立面布置形式分類

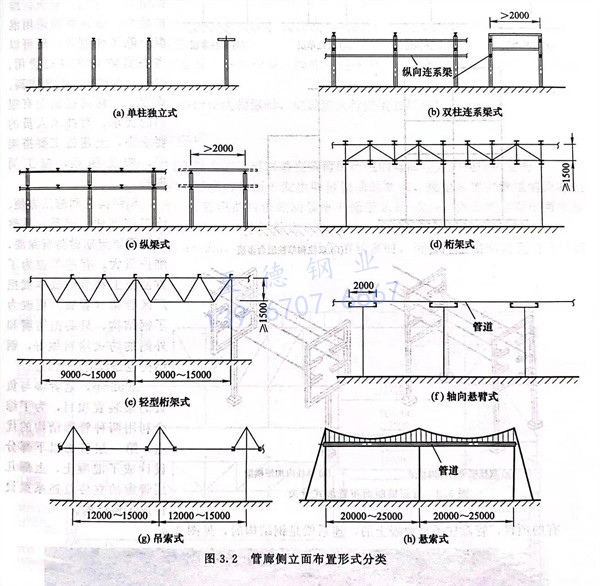

 管廊側立面布置形式分類見圖3.2。

  ①. 單柱獨立式，一般為單層。管廊寬度一般在2m以下，如果管廊上管子較多，管廊較寬，載荷較大，管廊高度也高，則需要結構專業在橫梁與立柱間打斜撐加固。

  ②. 雙柱連系梁式，分單層與雙層，根據需要也可以多層。如果管廊兩側進出管線多時，一般在該層橫梁頂部以下加縱向連系梁，以支撐側向進出管線。

  ③. 縱梁式管廊分單柱和雙柱結構，雙柱縱梁式一般為多層結構。這種管廊的特點是：管廊之間設有縱梁，可以根據管道允許跨距在縱梁間加支撐用次梁。縱梁式管廊軸向柱距一般為6～11m。軸向柱距可以根據實際情況比6m小。但是，軸向柱距如果大于11m，則管廊的側縱連系梁會很粗，不是很經濟，此時可以采用桁架式管廊。

  ④. 桁架式管廊軸向柱距一般在11m以上。2016年筆者參與某裝置項目配管設計時，遇到某管廊為了跨越斜的鐵路，桁架管廊軸向柱距達43m。

三、管廊橫斷面布置形式分類

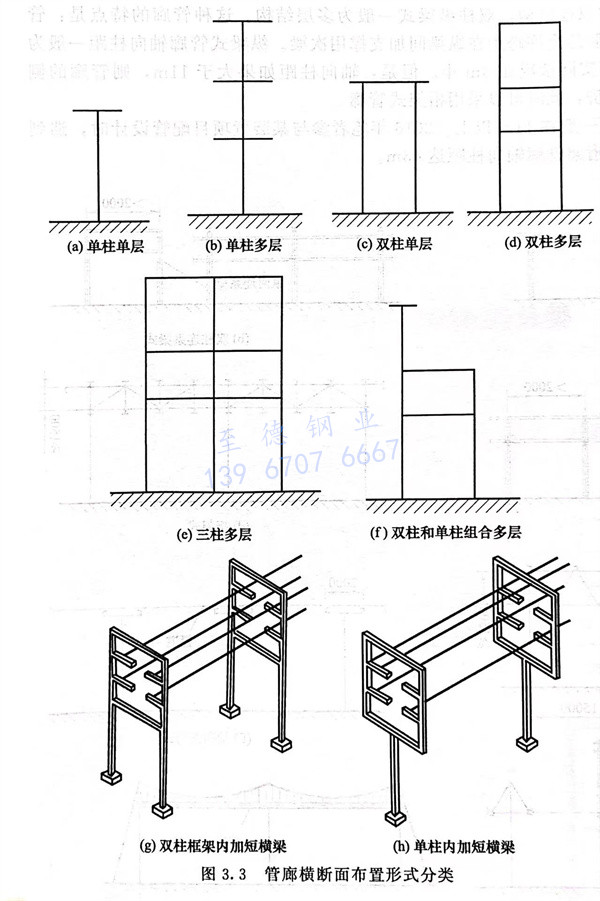

  一般分為單柱（T形）式、雙柱（II形）式和三柱式橫斷面管廊，見圖3.3。單柱管廊一般為單層，必要時也可采用雙層。雙柱管廊根據需要可分為單層、雙層，及多層。三柱式橫斷面管廊為多層管廊。一般不用四柱橫斷面管廊，會影響管子進出管廊、吊裝、維護等。

四、混凝土和鋼結構管廊

  管廊用鋼結構還是混凝土的？在很多項目開始時，都會遇到這個問題，筆者對曾參與負責的三十多個大、中型裝置項目的混凝土結構管廊和鋼結構管廊進行了如下比較。

  管廊用混凝土結構的鋼性要好，耐蝕性要強于鋼結構，耐用、耐火，維護量小。裝置里面采用混凝土除了便宜外，還可以省去做防火涂料的費用。但是，土建施工時要求高、難度大，標高控制上有很高的要求，對技術人員的要求高，土建施工要搭架子，施工困難，施工周期長。

  鋼結構管廊施工方便、施工速度快。但是，易腐蝕，需要定期做防腐涂漆，維護量大。有些單位為了方便施工和節約成本就把廠區管架（管廊）更改為了鋼結構，只要把防腐和外側的防火涂料做好，鋼結構也是沒有問題的。

  2002年，筆者參與負責的某裝置項目，為了綜合利用兩種管廊結構的優點，第一層管廊以下部分設計成了混凝土，上部幾層管廊的立柱及連系梁設計成了鋼結構。

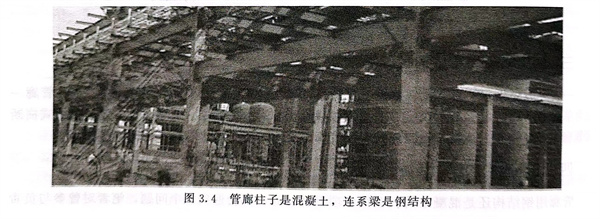

  有的項目，管廊柱子是混凝土的，連系梁是鋼結構的，見圖3.4。
