1. 管溝內管道布置必須符合的條件

  ①. 輸送介質無腐蝕、無毒以及非易燃易爆管道。

  ②. 不宜埋地、又不易架空布置的管道。

  ③. 正常地下水位低于溝底。

  ④. 防止重組分氣體及有害氣體在溝內聚集，必要時在溝內填砂。

2. 管溝的設計

  ①. 管溝坡度：各種管溝溝底應有不小于0.002的縱向坡度，管溝截面底部應有0.05的坡度。管溝最低處應設下水算子和集水坑，以便將管道偶然泄漏或溝壁滲水排除。

  ②. 管溝溝蓋板應做成0.02的橫向雙落水坡度，當溝寬小于1.0m時可做單坡，以便地面滲水排至溝外。

  ③. 管溝埋深：蓋板至設計地面的覆土深不小于0.3m，車行道路不小于0.5m。

  ④. 若管溝低于地下水位時，管溝應采取全防水結構。

  ⑤. 檢查井的設置場合：對裝有閥門或需要經常檢修的管件；直線部分相隔100～150m（最大不超過200m）；管溝縱向坡度最低點處。

  ⑥. 管溝內考慮自然通風，必要時通行管溝采用臨時機械通風。

3. 管溝中管道閥門設置

  ①. 管溝中管道排列要便于安裝維修。

  ②. 管溝中管道穿出溝蓋板與地上管道相接，需加垂直向套管或搗制豎井至地面上0.5m，蓋板處需密封，頂部需加防雨帽，見圖2.226。

  ③. 檢查井的人孔應布置在井的邊緣四角位置。閥門宜立裝，手輪朝上，不宜朝下。管道布置應緊湊，如支管以45°與主管相接，閥門設在水平管上，見圖2.227。

  ④. 管道上低點排凈應接至附近的排水系統污水井。

4. 管溝的形式

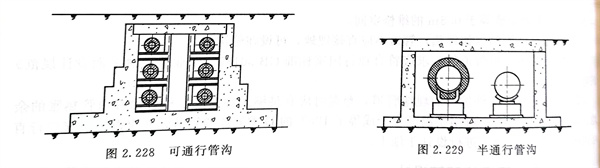

  管溝的形式：可通行管溝（圖2.228）、不通行管溝、半通行管溝（圖2.229）。

  半通行管溝的凈高一般小于1.6m，通道寬度一般采用0.6m左右。如果采用橫貫管溝斷面的支架時，其下面的凈高應不小于1m。不通行管溝容積小，最小高度為0.45m，管子外表距溝底、溝頂和側墻的凈距及相鄰兩根管道凈距不應小于0.15m；管道只能布置成單層，不能雙層或多層布置，以便安裝及檢修。在管溝中敷設管道時，如同一地溝內有幾層管道，敷設應從最下面一層開始，最好在下層的管道安裝、試壓、保溫等全部完成后，再進行上層管道的安裝。用管溝敷設管道的優點是：管道隱蔽，不占空間位置；檢修方便（與埋地敷設比較）；距離短，節省材料。缺點是：管溝修建費用較高，投資較大；管道安裝、檢修不如架空敷設方便；一般不適宜于敷設輸送有腐蝕性及有爆炸性危險介質的管道。

5. GB 50316《工業金屬管道設計規范》對溝內管道的配管設計要求

  ①. 可通行管溝的管道布置應符合以下規定：在無可靠的通風條件及無安全措施時，不得在通行管溝內布置窒息性及B類流體的管道。溝內過道凈寬不宜小于0.7m，凈高不宜小于1.8m。對于長的管溝應設安全入口，每隔100m應設有人孔及直梯，必要時設安裝孔。

  ②. 不可通行管溝的管道布置應符合下列規定：當溝內布置經常操作的閥門時，閥門應布置在不影響通行的地方，必要時可增設閥門伸長桿，將手輪引至靠近活動溝蓋背面的高度處。B類流體（按GB50316）的管道不宜設在密閉的溝內。在明溝中不宜敷設密度比環境空氣大的B類氣體管道。當不可避免時，應在溝內填滿細砂，并應定期檢查管道使用情況。
