強(qiáng)度是指在外力作用下抵抗塑性變形和斷裂的能力。常用的強(qiáng)度指標(biāo)有抗拉強(qiáng)度、屈服強(qiáng)度和規(guī)定非比例延伸強(qiáng)度。


1. 規(guī)定非比例延伸強(qiáng)度Rp（舊標(biāo)準(zhǔn)σp)


  規(guī)定非比例延伸率等于規(guī)定的延伸計(jì)標(biāo)距百分率時(shí)的應(yīng)力。使用單位符號應(yīng)符合以下腳注說明所規(guī)定的百分率，如Rp0.2表示規(guī)定非比例延伸率為0.2％時(shí)的應(yīng)力，等同σ0.2。


  Rp=Fp/So (2-8)


式中: Fp--試樣非比例伸長為規(guī)定時(shí)的拉力，N；

         So--試樣原始橫截面積，m㎡。


  規(guī)定非比例伸長應(yīng)力是一些重要不銹鋼零件設(shè)計(jì)的力學(xué)依據(jù)。表示符號應(yīng)附以角標(biāo)說明，例如Rp0.01、Rm0.05、Rp0.2分別表示規(guī)定比例延伸率為0.01％、0.05％、0.2％時(shí)的應(yīng)力。




2. 屈服強(qiáng)度（力學(xué)符號Rp0.2，英文縮寫YS）


 當(dāng)金屬材料呈現(xiàn)屈服現(xiàn)象時(shí)，即在試驗(yàn)期間達(dá)到塑性變形而力不增加的應(yīng)力點(diǎn)，分為上屈服強(qiáng)度和下屈服強(qiáng)度，過去曾叫“屈服點(diǎn)”。


  ①. 上屈服強(qiáng)度是指試樣發(fā)生屈服時(shí)，應(yīng)力首次下降前的最高值，符號為ReH，單位為MPa。


  ②. 下屈服強(qiáng)度是指屈服期間不計(jì)初始瞬時(shí)效應(yīng)的最低應(yīng)力，符號為ReL，單位為MPa。



3. 抗拉強(qiáng)度（力學(xué)符號，英文縮寫TS）


  拉伸試驗(yàn)時(shí)，最大力(Fm)除以試樣原始橫截面積（So）即為材料的最大應(yīng)力，等同原σb。符號為Rm，單位為MPa。

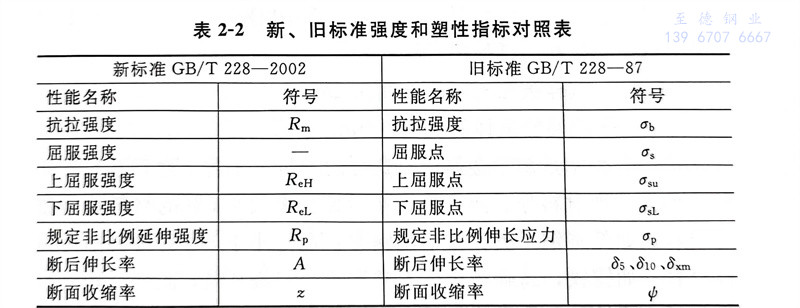

  強(qiáng)度和塑性指標(biāo)的新、舊標(biāo)準(zhǔn)對照見表2-2。


表 2.jpg



4. 屈強(qiáng)比


  屈強(qiáng)比是指屈服強(qiáng)度與抗拉強(qiáng)度之比值。屈強(qiáng)比對材料沖壓成形性能影響很大，屈強(qiáng)比小，材料由屈服到破裂的塑性變形階段長，成形過程中發(fā)生斷裂的危險(xiǎn)性小，有利于沖壓成形。


  一般來講，較小的屈強(qiáng)比對材料在各種成形工藝中的抗破裂性都有利。

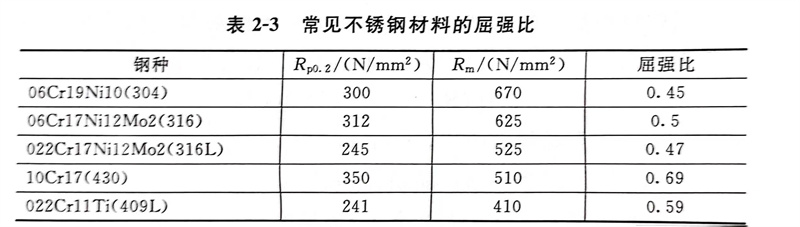

  常見不銹鋼材料的屈強(qiáng)比，見表2-3。


表 3.jpg
