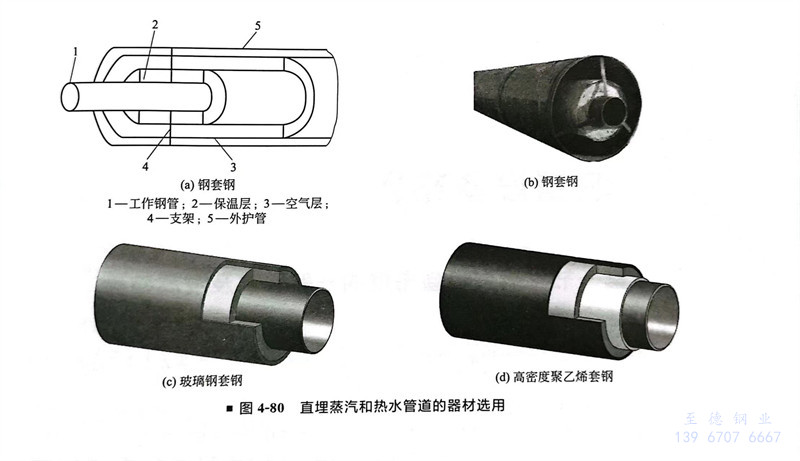

對于一些蒸汽和熱水管道可以采用直埋的布置方式，相應的管道材料可選用鋼套鋼管及管件、高密度聚乙烯外護管保溫管及管件等材料。如圖4-80所示，這種材料既解決了管子熱膨脹問題，也解決了隔熱層的防水等問題。詳細講述見《工業管道配管設計與工程應用》《管道器材選用與工程應用》。


圖 80.jpg


  有關標準規范包括：GB／T 29047《高密度聚乙烯外護管硬質聚氨酯泡沫塑料預制直埋保溫管及管件》［適用于輸送介質溫度（長期運行溫度）不高于120℃，偶然峰值溫度不高于140℃的預制直埋保溫管、保溫管件及保溫接頭］


  EN 253《用于區域供熱熱水管網一由工作鋼管、聚氨酯保溫層和高密度聚乙烯外護管組成的預制直埋保溫管》；


  EN 448《用于區域供熱熱水管網一由工作鋼管、聚氨酯保溫層和高密度聚乙烯外護管組成的預制直埋保溫管件》；


  EN 489《用于區域供熱熱水管網一由工作鋼管、聚氨酯保溫層和高密度聚乙烯外護管組成的預制直埋保溫管道接頭》。


  有的壓力管道設計人員用普通的隔熱保溫管道直埋，會導致隔熱層失效。有的壓力管道設計人員做地溝，在地溝內按地上管道布置設計蒸汽或熱水管道，不如直埋布置設計成本更低一些。
