一、材料設計過程的計算機應用

  有的工程公司把實際做過的工程項目的管道材料等級收集、歸納起來，用計算機編制了材料選用等級庫，只要輸入或者選擇管道材料選用的工況等條件，就會自動列出一系列可以采用的材料和相應的描述，以及其他必要的有用信息。在壓力管道材料的選擇上，會方便很多。

  使用PDS、PDMS或AutoPlant等三維模型軟件進行壓力管道設計時，需要管道材料工程師使用軟件的材料等級庫建立模塊程序，完成項目的三維模型數據庫加載工作。使用這些軟件的自動生成材料報表模塊，可以快速得到各種壓力管道材料統計報表。

二、管道材料統計中Excel的使用

  Excel中的很多功能對壓力管道材料設計工作效率的提高具有很大的作用。例如，求和、拖拽拷貝、排序、分列、篩選、函數、公式計算等常用的功能。下面僅介紹Excel“數據透視表”功能在管道材料統計 ［Piping Material Take-off（MTO）］時的應用。

  大、中型項目的材料統計可以憑借PDS、PDMS或AutoPlant等壓力管道設計軟件建立壓力管道三維模型，然后，自動、快速生成各種壓力管道材料數據報告。小型項目的管線只有很少的管線，如只有200多根管線，如果使用PDS、PDMS或AutoPlant等軟件，則需要做很多的前期準備工作，如大型軟件的材料等級數據庫的搭建，建立三維管道模型等工作。一些小型項目，可以使用 Office中 Excel的“數據透視表”功能，快速匯總管道材料，制作管道綜合材料表。

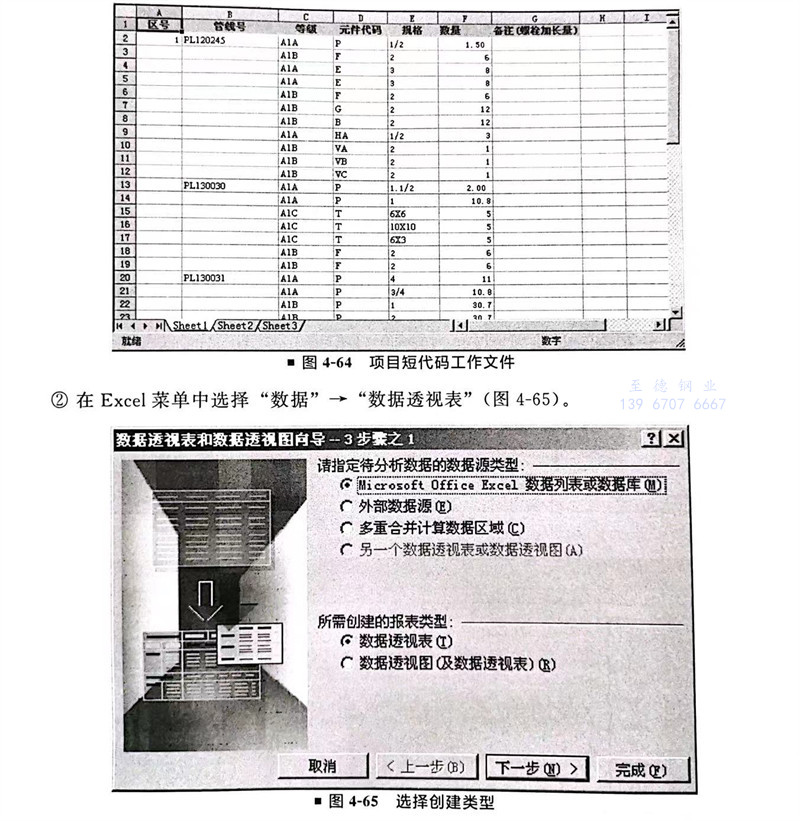

  ①. 根據管道布置圖，使用元件代碼（為了方便，使用英文字母代表各種管材，如管子可用P代表；90°彎頭可用E代表；法蘭可用F代表；墊片可用G代表；螺栓可用B代表；閘閥可用VA代表；截止閥可用VB代表等）記錄下相應的等級、尺寸、數量（相同的管材數量不用相加，最后計算機統一分門別類匯總），得出下面的表格（圖4-64）：“項目短代碼工作文件”（是由管道設計人員依據管道布置圖數出來的）。

 ②. 在Excel菜單中選擇“數據”→“數據透視表”（圖4-65）。

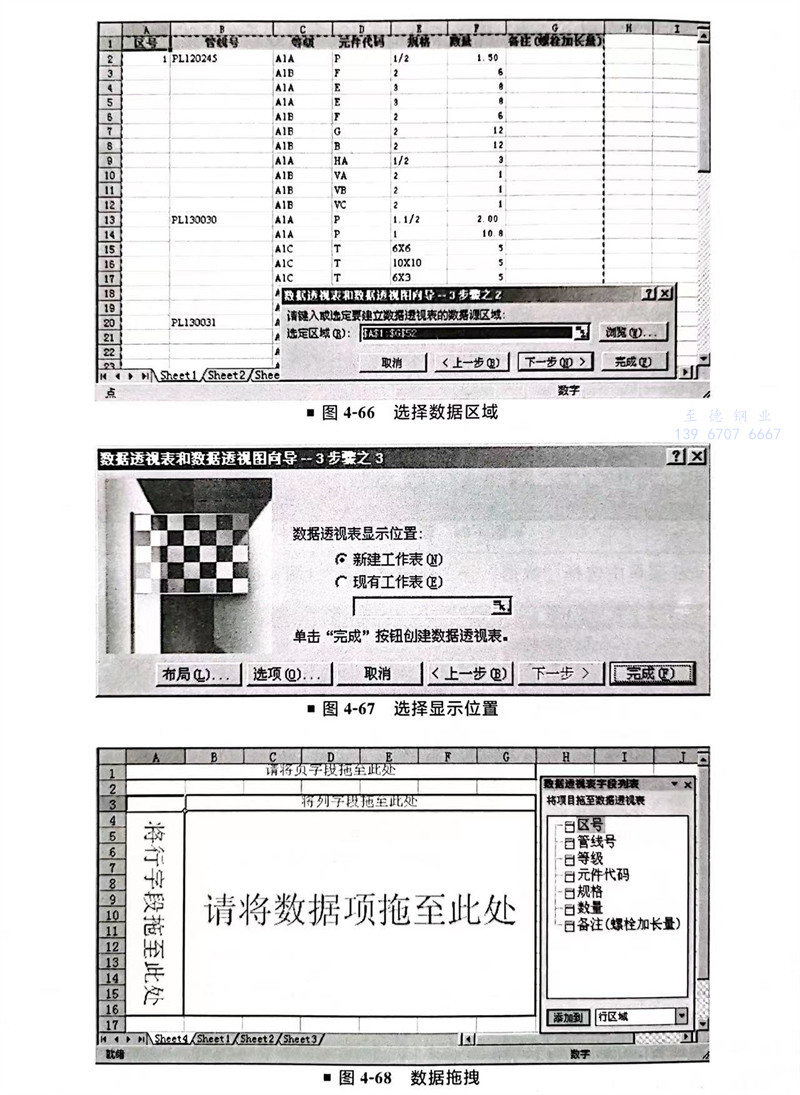

    點擊“下一步”（圖4-66）。

    點擊“下一步”（圖4-67）。

    點擊“完成”（圖4-68）。

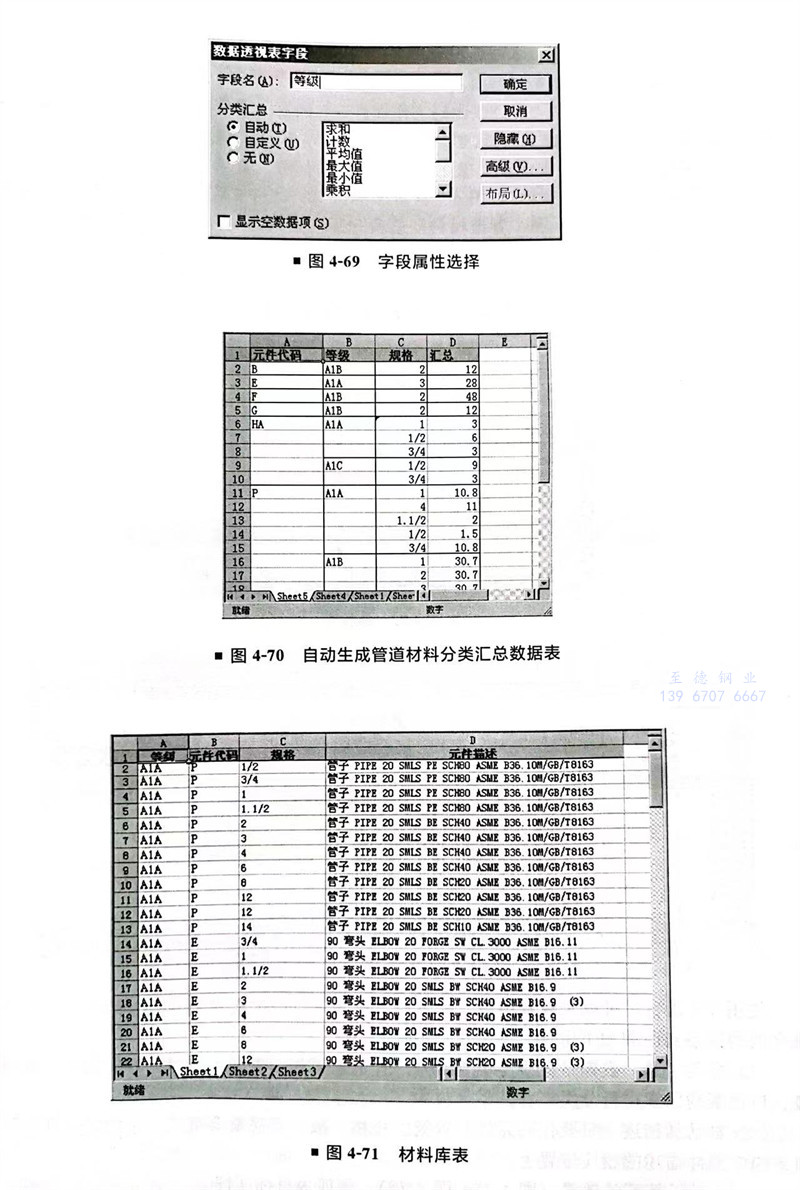

  ③. 根據管道綜合材料表匯總的要求，用鼠標依次將“元件代碼、等級、規格”拖入“將行字段拖至此處”，每拖一個字段，雙擊字段，會彈出圖4-69所示的對話框。

    點中“求和”，點“確定”。

  ④. 把“數量”拖至“請將數據項拖至此處”。

    把寫著“求和”“匯總”的沒有用處的匯總項，點鼠標右鍵設置為隱藏。

  ⑤. 把表格全選中，拷貝到新的表格中，使用Excel“編輯”→“選擇性粘貼”，把寫著（空白）”的項，用“替換”功能，替換為空格，就得出了管道材料數量匯總表（圖4-70）。

  ⑥. 把短代碼轉化為代表的管道材料的相應名稱；根據等級、尺寸在管道等級表（圖-71）中的相應描述，拷貝到綜合材料表中，就完成了管道綜合材料表的制作。

三、用計算機編程自動獲取材料匯總報告

  對于上面提出的小型工程項目，可以使用VB語言編程，實現在短代碼工作文件上，自動添加管道材料描述和匯總管道材料。

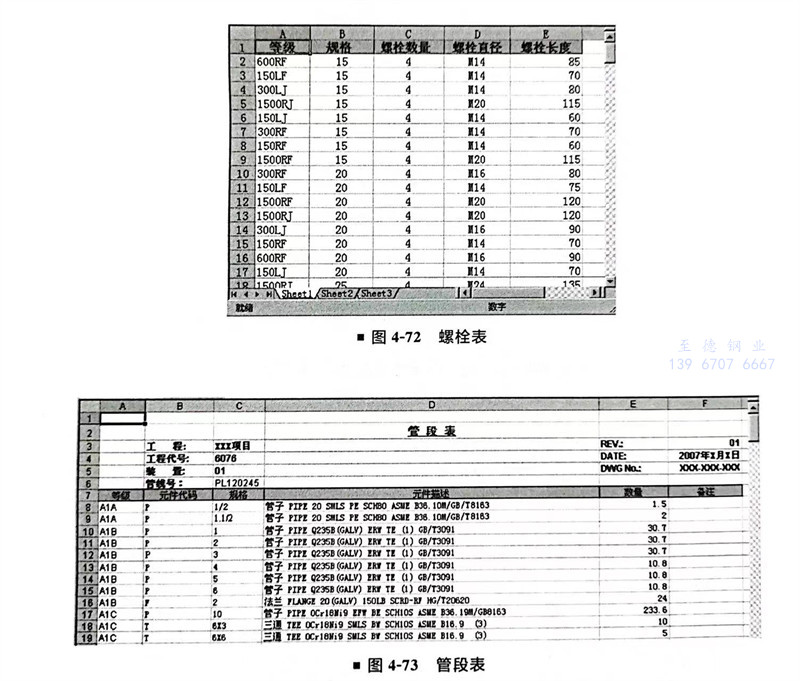

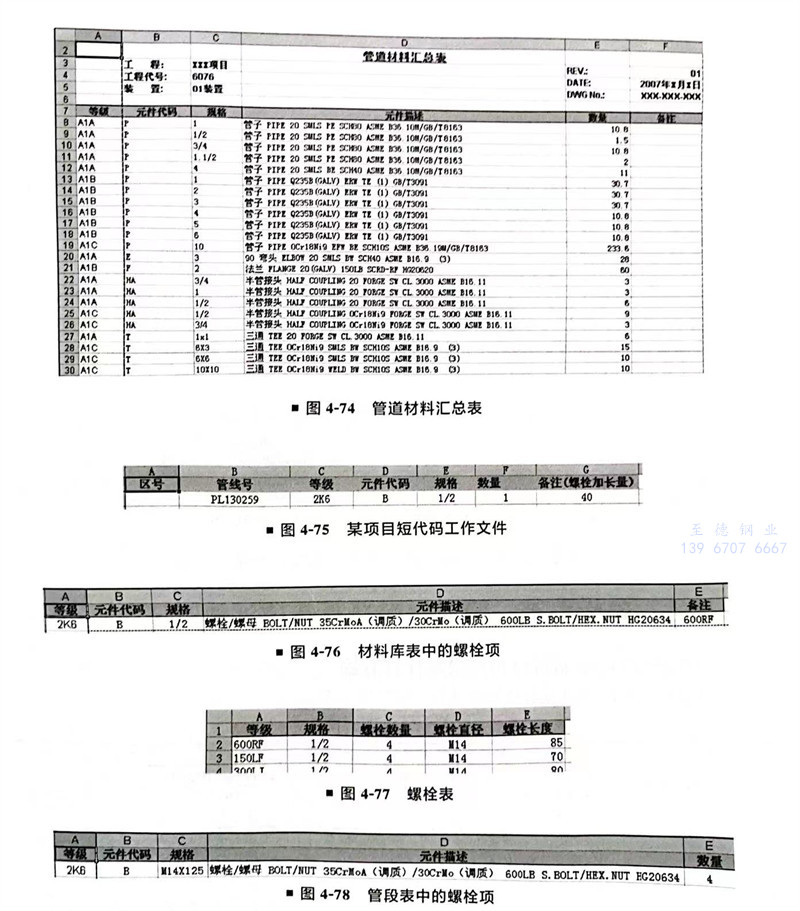

  從管道平面布置圖得到“項目短代碼工作文件”（簡稱“表一”，圖4-64），利用項目的“管道材料等級表”得出的“材料庫表”（簡稱“表二”，圖4-71）、“螺栓表”（簡稱“表三”，圖4-72），通過編制程序，實現管道描述的快速、自動加載，最終實現標準格式、帶有材料描述的“管段表”（簡稱“表四”，圖4-73）（每根管線的材料匯總表，與每根管線的徒手繪制詳圖配合，組成軸測圖）和“管道材料匯總表”（簡稱“表五”，圖4-74）（分區或者整個項目的管道材料匯總表）。

 使用VB語言，可以實現利用表二和表三，續表一自動生成表四和表五的目標文件。各表之間的關系和原理如下所述。

（1）分類匯總 表四是把表一中管線號一樣的匯總到一頁，匯總時，按照元件代碼、等級、口徑制約因素進行分類匯總。

（2）自動加描述 只要代碼元件、等級、規格一致，程序就會把表二中的描述自動拷貝到表四中元件描述的相應位置上。

（3）自動計算螺栓數量（圖4-75～圖4-78）表四為目標文件。

  ①. 表一中“等級”“元件代碼”與“規格”和表二中照應，程序會把“元件描述”的內容自動拷貝到表四?！暗燃?jí)”與“元件代碼”則視情況，可以讓程序加載到表四，也可以不加。

  ②. 同時，表四的“規格”中“M14X125”內容也被程序加載?！癕14”是由表一中的“等級”與“規格”和表三中的“等級”與“規格”照應，從表三拷貝出的“螺栓直徑”?！?25”是由表三“螺栓長度”中的“85”，加上表一“備注（螺栓加長量）”中的“40”，即 85+40=125。

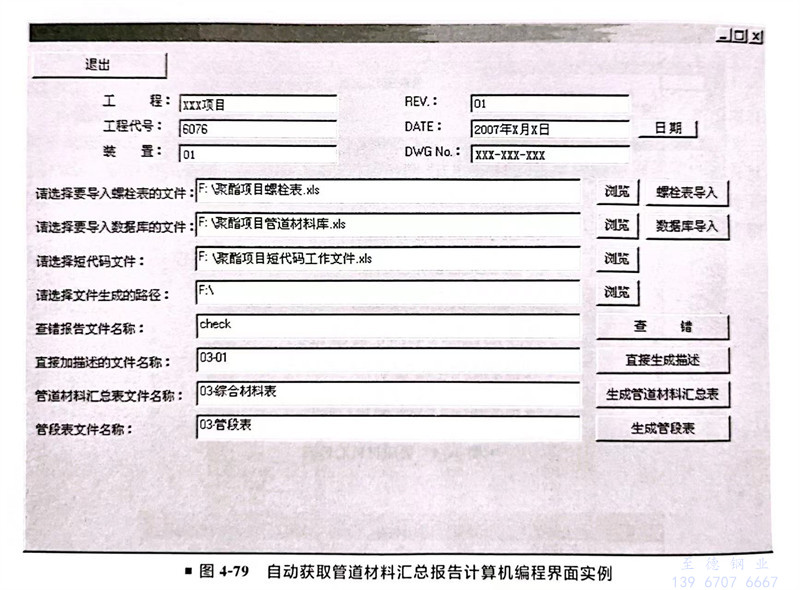

  圖4-79是使用編程語言，按照上面介紹的條件關系編寫出的一個程序的界面。
