管道等級代號（Piping Class Code Number）沒有統一的規定，不同的行業、國家或公司，代號的組成和包含的內容也不盡相同，有的工程項目用七單元組成，有的工程項目用八單元組成，有的工程項目只用三單元組成，不管怎樣，管道等級代號，三單元形式是最基本的，一般需要包含材料類別、順序號和壓力等級等信息。

  例如，2006年某石化乙烯改擴建工程的管道等級代號為八單元組成，如下所示為等級代號。

   等級：03CS1S01

   03 表示ASME Class300。

   CS 表示碳鋼。

   1 表示腐蝕裕量1.5mm。

   S 表示小口徑承插焊連接，大口徑法蘭或?qū)浮?/span>

   01 表示序列號。

  下面僅以三單元的管道等級號為例說明管道等級代號的組成。

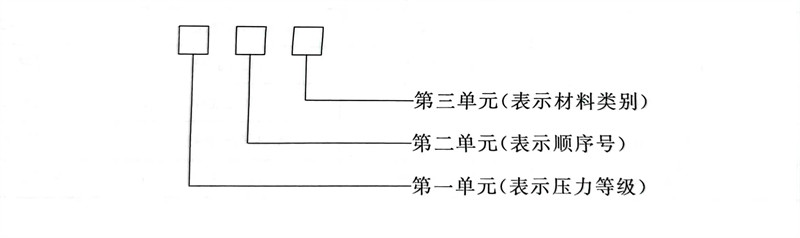

1. 管道等級代號的組成

2. 各單元內容

  第一單元由一位大寫的英文字母表示管道公稱壓力（MPa）等級（表4-74）。

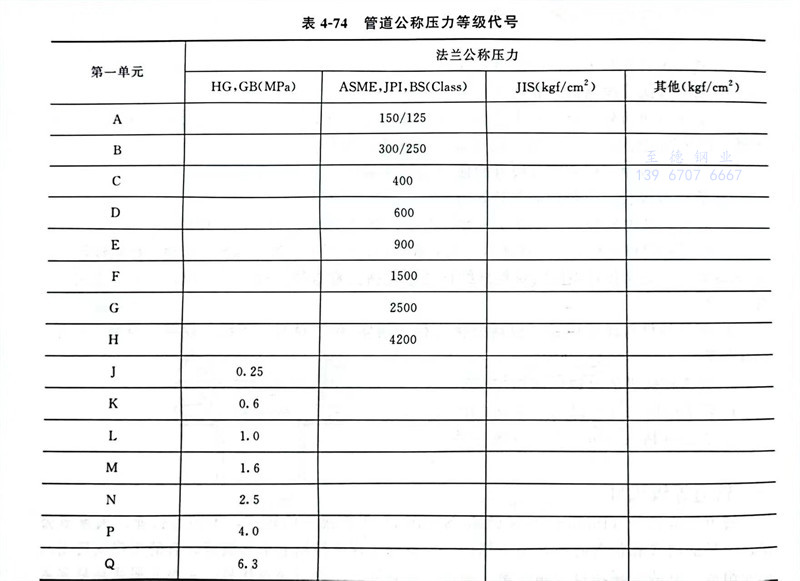

    表4-74 管道公稱壓力等級代號

  第二單元由阿拉伯?dāng)?shù)字表示順序號（11~9)9）。順序號用于表示一、三單元相同時，不同的材質和管道連接形式等。

  第三單元由一位大寫的英文字母表示管道材料類別（表4-75）。

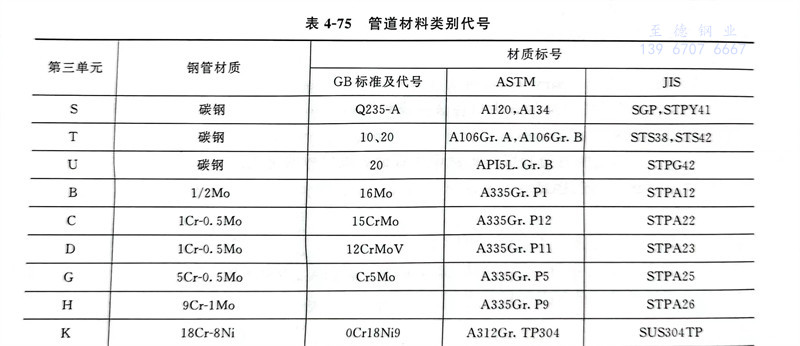

    表4-75 管道材料類別代號

3. 管道等級索引

  管道等級索引是管道材料專業編制的主要文件之一，一般應有管道等級代碼、物料代號、介質種類、設計溫度、壓力范圍、管子材料及尺寸范圍，供工藝系統、管道、儀表、采購等專業使用，是工藝系統專業在基礎設計階段設計的主要依據文件。

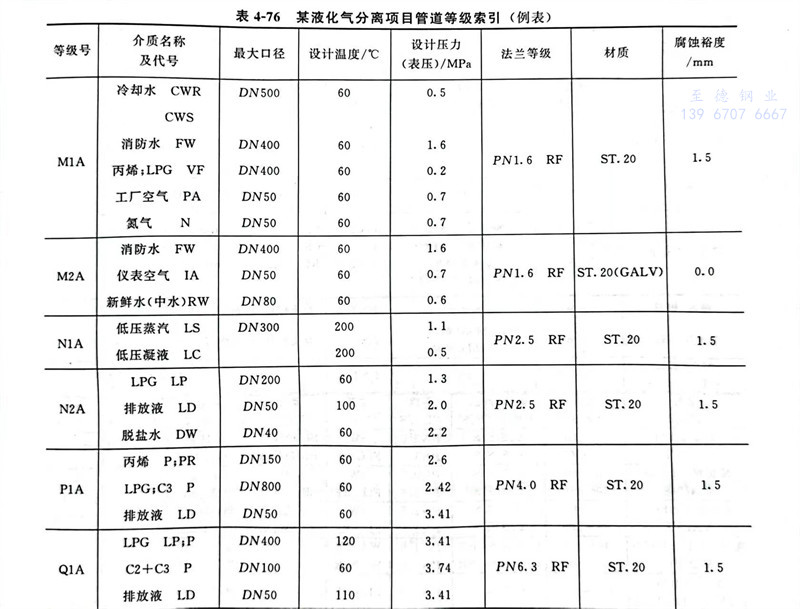

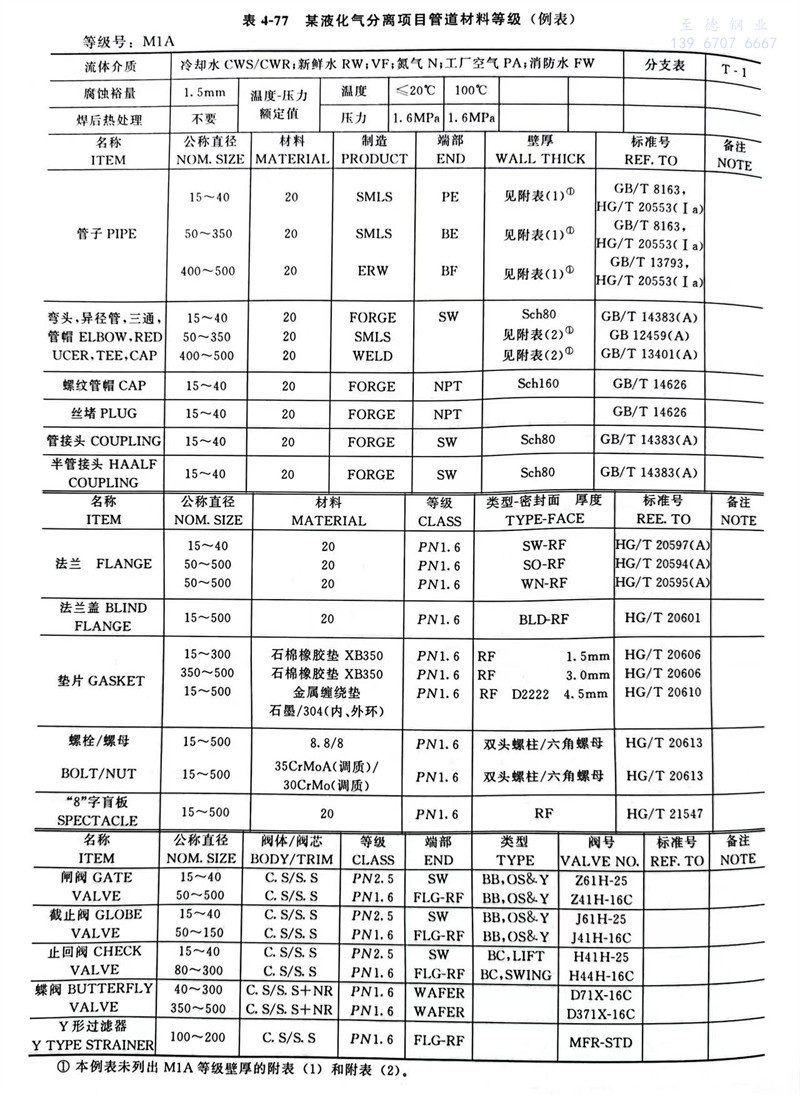

  管道等級索引表的基本內容和格式見表4-76。管道材料等級表見表4-77。
