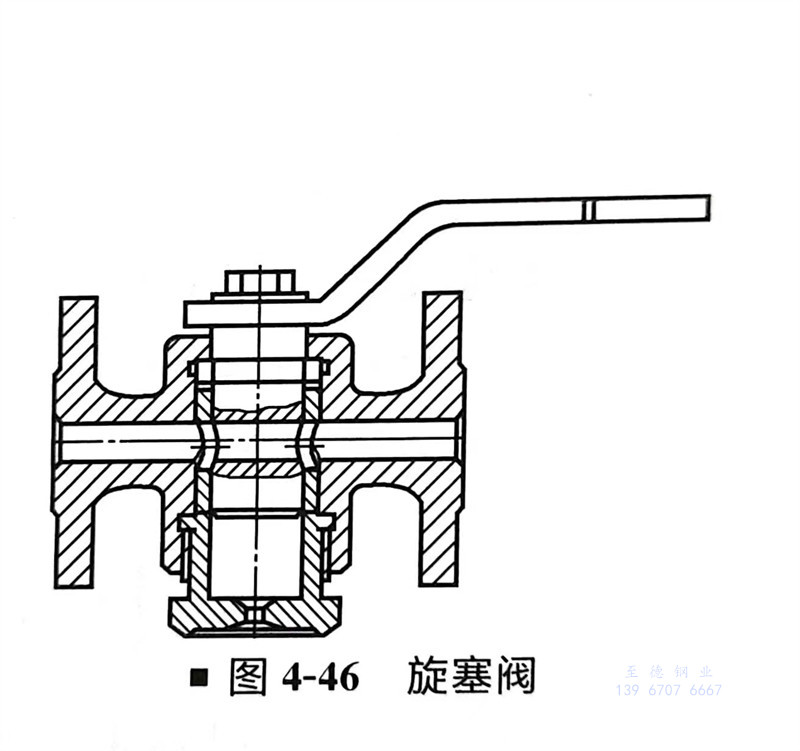

旋塞閥（Plug Vallug Valve)ve）是一種結構比較簡單的閥門，其啟閉件制成柱塞狀，通過旋轉90°使閥塞的接口與閥體接口相合或分開。旋塞閥主要由閥體、塞子、填料壓蓋組成（圖4-46)。

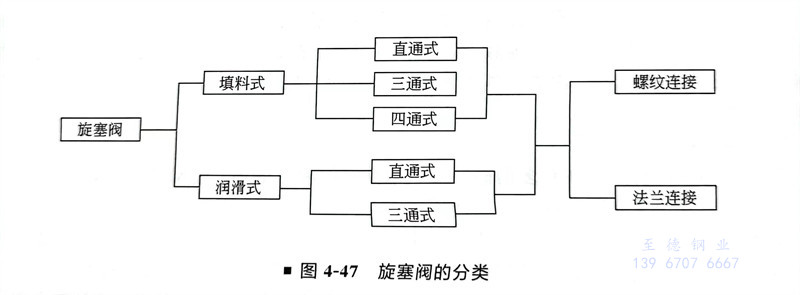

1. 旋塞閥的分類

  填料式旋塞閥用于表面張力和黏性較高的液體時，密封效果較好。

  潤滑式旋塞閥的特點是密封性能可靠、啟閉省力。適用于壓力較高的介質，但使用溫度受潤滑脂限制，由于潤滑脂污染輸送介質，不得用于高純物質的管道。

2. 旋塞閥的結構特點及選用

  ①. 旋塞閥流體直流通過，阻力降小、啟閉方便、迅速。

  ②. 旋塞閥在管道中主要用于切斷、分配和改變介質流動方向。它易于適應多通道結構，以至一個閥可以獲得兩個、三個、甚至四個不同的流道，這樣可以簡化管道系統的設計，減少閥門用量以及設備中需要的一些連接配件。

  ③. 旋塞閥是歷史上最早被人們采用的閥件。由于結構簡單，開閉迅速（塞子旋轉1/4圈就能完成開閉動作），操作方便，流體阻力小，至今仍被廣泛使用。目前主要用于低壓、小口徑和介質溫度不高的情況下。

  ④. 根據旋塞閥的結構特點和設計上所能達到的功能，可以按下列原則選用。

    a. 用于分配介質和改變介質流動方向，其工作溫度不高于300℃，公稱壓力PN≤1.6MPa、公稱通徑不大于300mm，建議選用多通路旋塞閥。

    b. 牛奶、果汁、啤酒等食品企業及制藥廠等的設備和管道上，建議選用奧氏體不銹鋼制的緊定式圓錐形旋塞閥。

    c. 油田開采、天然氣田開采、管道輸送的支管、精煉和清潔設備中，公稱壓力級不大于Class300、公稱通徑不大于300mm，建議選用油封式圓錐形旋塞閥。

    d. 油田開采、天然氣開采、管道輸送的支管、精煉和清潔設備中，公稱壓力級不大于Class2500、公稱通徑不大于900mm、工作溫度不高于340℃，建議選用油封式圓錐形旋塞閥。

    e. 在大型化學工業中，含有腐蝕性介質的管道和設備中，要求開啟或關閉速度較快的場合，對于以硝酸為基的介質可選用聚四氟乙烯套筒密封圓錐形旋塞閥；對于以醋酸為基的介質，可選用Cr18Ni12Mo2Ti不銹鋼鑲聚四氟乙烯套筒密封圓錐形旋塞閥。

    f. 在煤氣、天然氣、暖通系統的管道中和設備上，公稱通徑不大于200mm，宜選用填料式圓錐形旋塞閥。
