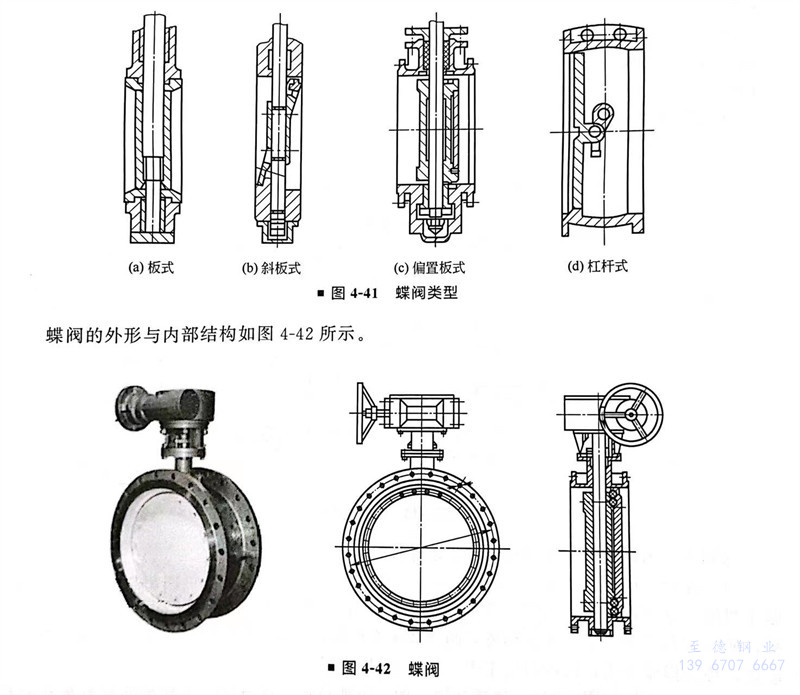

蝶閥（Butterfly Valve）也稱蝴蝶閥，顧名思義，它的關鍵性部件好似蝴蝶逆風，自由回旋。它的閥瓣是圓盤，圍繞閥座內的一個軸旋轉。旋角的大小，便是閥門的開閉度。

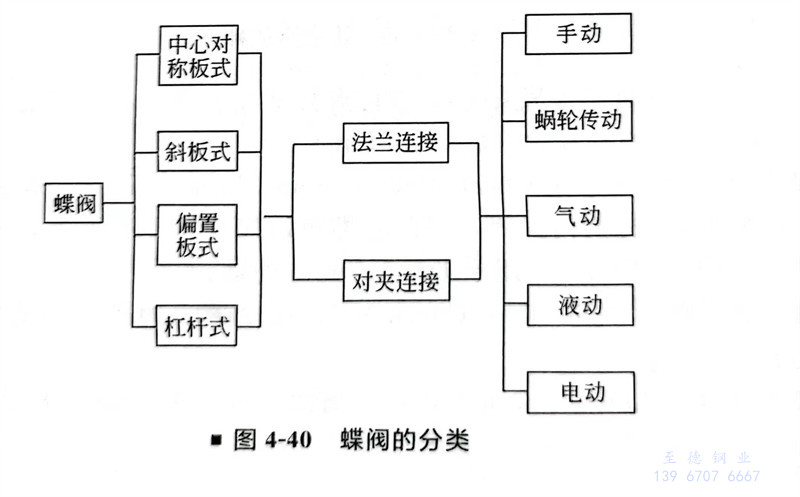

1. 蝶閥的分類

2. 蝶閥的特點及選用

  ①. 這種閥門具有輕巧的特點，比其他閥門要節省許多材料，且結構簡單、開閉迅速（只需旋轉90°）。

  ②. 切斷和節流都能用。

  ③. 流體阻力?。徊僮魇×?。

  ④. 在工業生產中，蝶閥日益得到廣泛的使用。但它用料單薄，經不起高壓、高溫，通常只用于風路、水路和某些氣路。

  ⑤. 蝶閥可以制成很大口徑。大口徑蝶閥，往往用蝸輪-蝸桿或電力、液壓來傳動。

  ⑥. 密封性能不如閘閥可靠，在某些條件下可以代替閘閥。能夠使用蝶閥的地方，最好不要使用閘閥，因?yàn)榈y比閘閥要經濟，而且調節流量的性能也要好。對于設計壓力較低、管道直徑較大，要求快速啟閉的場合一般選用蝶閥。

3. 蝶閥的主要標準

  ①. GB/T 12238《法蘭和對夾連接彈性密封蝶閥》

  ②. JB/T 53171《蝶閥 產品質量分等》

  ③. JB/T 8863《蝶閥 靜壓壽命試驗規程》
