常用的墊片可以分為三大類，即非金屬墊片、半金屬墊片和金屬墊片。


1. 非金屬墊片（Non-metallic Gasket）


 a. 石棉橡膠墊片（Elastomer with Asbestos Fabric Insertion Gasket）


   ①. 特點:  通過向石棉中加入不同的添加劑壓制而成。在美國，很多標準中都將石棉制品列為致癌物質而禁用，但在世界范圍內，石棉仍以其彈性好、強度高、耐油性好、耐高溫、易獲得等優點而得到廣泛應用。


   ②. 適用范圍： T≤260℃,PN≤2.0MPa、T≤400℃,PN≤4.0MPa (SH3401);（GB/T 539）；用于水、空氣、氮氣、酸、堿、油品等介質工況下。


 b. 聚四氟乙烯（PTFE）包覆墊片（PTFE Impregnated Asbestos Gasket)


   適用范圍：T=-180~200℃；PN≤4.0MPa常用于低溫或者要求干凈的場合。



2. 半金屬墊片（Semimetallic Gasket）


 半金屬墊片有纏繞式墊片（Spiral Wound Gas）、金屬包覆墊片（Metallic JacketGasket）和柔性石墨墊片（Flexible Graphite Gasket）三大類。


  a. 纏繞式墊片


   ①. 特點：纏繞式墊片是半金屬墊片中最理想、也是應用最普遍的墊片。其壓縮回彈性好、強度高，有利于適應壓力和溫度的變化，能在高溫、低溫、沖擊、振動及交變荷載下保持良好的密封性能。


   ②. 材料：纏繞鋼帶：20、1Cr13、0Cr19Ni9、0Cr18Ni10Ti、0Cr17Ni12Mo2等材料。


 非金屬纏繞帶：特制石棉、柔性石墨帶和聚四氟乙烯帶。

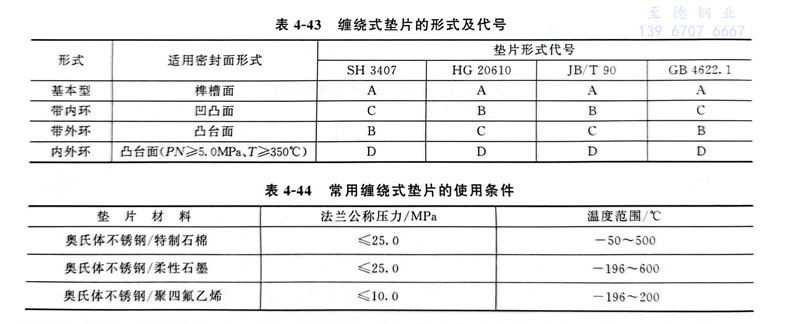

   ③. 適用范圍（表4-43、表4-44）。




 b. 鐵包式墊片


  密封性能不如纏繞式墊片，故壓力管道中用得不多，它常用于換熱器封頭等大直徑的法蘭連接密封。


 c. 柔性石墨復合墊片


   由沖齒或沖孔金屬芯板與膨脹石墨粒子復合而成。適用于突面、凹凸面和榫槽面法蘭。



3. 金屬墊片（Metallic Gasket）


  金屬墊片常用在高壓力等級法蘭上，以承受較高的密封比壓。常用的金屬墊片有平墊（Flat Gasket）、八角形墊（Octagonal Ring Gasket）和橢圓形墊（Oval Ring Gasket）三種。


  金屬平墊片：常與凸臺面、凹凸面、榫槽面法蘭一起使用。


  八角形金屬墊片和橢圓形金屬墊片：常與環槽面法蘭一起使用。與橢圓形金屬墊片相比，八角形金屬墊片容易加工，故其應用較多。

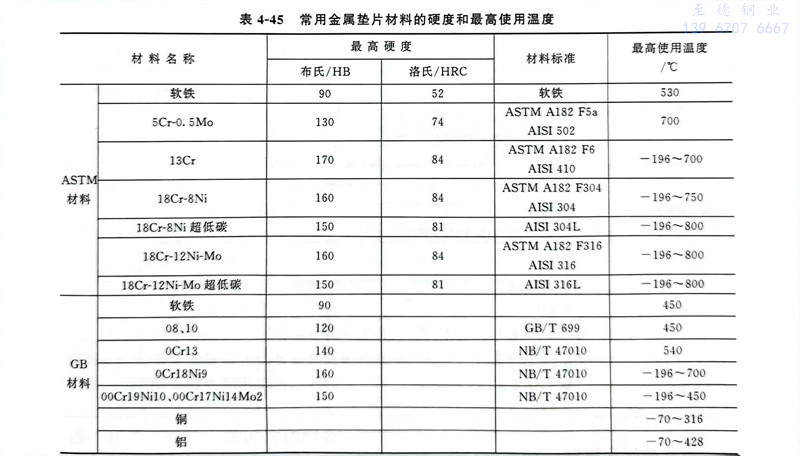

  一般情況下，金屬墊片的材料應配合法蘭材料選用，且要求墊片硬度比法蘭密封面硬度低（不少于30HB）。常用的金屬墊片材料及其硬度和最高使用溫度見表4-45。
