目前，國內的壓力管道及其元件的應用標準很多，又均不完整。常用的標準就有國家標準（GB）、機械行業標準（JB）、石化行業標準（SH）和化工行業標準（HG）等。這些標準各有各自的溫度-壓力表、密封面尺寸和接管尺寸，相互之間互換性差，有些甚至不能配套使用。

1. GB/T 1048《管道元件PN（公稱壓力）的定義和選用》

  我國的管道元件壓力標準是在考慮我國工業發展的歷史狀況和當前國際標準的發展趨勢的前提下編制而成的。對PN（公稱壓力）的定義按ISO／CD 7268和BS EN 1333《管道元件PN的定義和選用》進行了修改。

  PN：與管道系統元件的力學性能和尺寸特性相關、用于參考的字母和數字組合的標識。它由字母PN和后面無量綱的數字組成。

說明如下：

  ①. 字母PN后跟的數字不代表測量值，不應用于計算目的，除非在有關標準中另有規定。

  ②. 除與相關的管道元件標準有關聯外，術語PN不具有意義。

  ③. 管道元件允許壓力取決于元件的PN數值、材料和設計以及允許工作溫度等，允許壓力在相應標準的壓力-溫度等級表中給出。

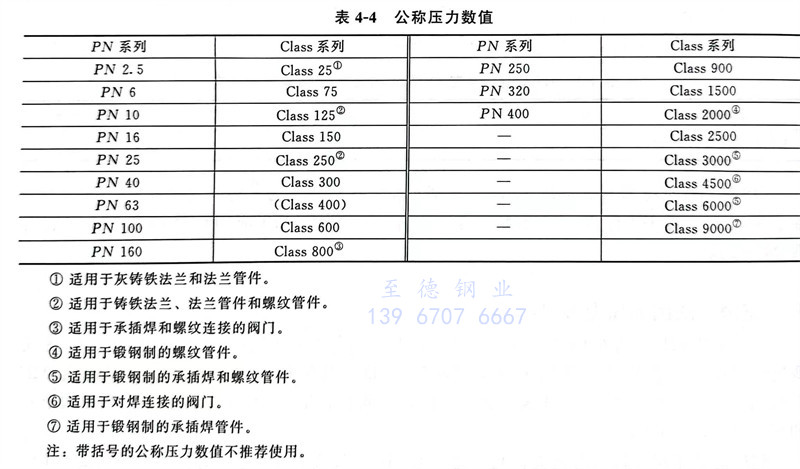

  ④. 具有同樣PN和DN數值的所有管道元件同與其相配的法蘭應具有相同的配合尺寸。國內標準GB/T 1048《管道元件公稱壓力》規定的公稱壓力系列見表4-4。

①. 適用于灰鑄鐵法蘭和法蘭管件。

②. 適用于鑄鐵法蘭、法蘭管件和螺紋管件。

③. 適用于承插焊和螺紋連接的閥門。

④. 適用于鍛鋼制的螺紋管件。

⑤. 適用于鍛鋼制的承插焊和螺紋管件。

⑥. 適用于對焊連接的閥門。

⑦. 適用于鍛鋼制的承插焊管件。

注：帶括號的公稱壓力數值不推薦使用。

2. 石化行業的壓力等級標準

  石化行業應用標準體系的法蘭標準（SH/T 3406）等效采用了ASME B16.5和API605標準，屬于“美式法蘭”。SH/T 3406 在結構尺寸和密封面形式上與ASME B16.5和API605有著很好的互換性，因此它能與ASME、API、MSS等標準的管道元件配套使用。但因?yàn)镾H/T 3406采用了我國材料標準而不是美國材料標準（ASTM），故兩者的溫度-壓力表有少許偏差，在考慮兩者互換時，應注意并核對它們的溫度-壓力對應允許值。

  SH/T 3406 標準的公稱壓力等級共包括：PN1.0、PN2.0（Class 150）、PN5.0(Class 300)、PN6.8 (Class 400)、PN10.0 (Class 600),PN15.0(Class 900)、PN25.0（Class 1500）、PN42.0（Class 2500）八個等級。

3. 化工行業的壓力等級標準

  化工行業應用標準體系的管法蘭標準參照了ISO7005-1標準的編寫模式，即同時包含了“歐式法蘭”和“美式法蘭”兩個體系。

  其歐式法蘭標準HG/T 20592～HG/T 20605的公稱壓力等級共包括PN0.25、PN0.6、PN1.0、PN1.6、PN2.5、PN4.0、PN6.3、PN10.0、PN16.0、PN25.0十個壓力等級，公稱直徑范圍為DN10～2000，法蘭形式有板式平焊、帶頸平焊、帶頸對焊、整體式、承插焊、螺紋、對焊環松套、平焊環松套、法蘭蓋、襯里法蘭十種，密封面形式有突面、凹凸面、榫槽面、環連接面、全平面五種。它可以與我國的JB閥門配套使用。

  其美式法蘭標準HG/T 20615～HG/T 20626基本上等效采用了ASME標準。其中，對于DN≤600mm的法蘭等效采用了ASMEB16.5標準，而對DN≥650mm的法蘭則等效采用了AP1605標準。法蘭的公稱壓力等級共包括PN2.0、PN5.0、PN11.0、PN15.0、PN26.0和PN42.0六個壓力等級，公稱直徑范圍為DN15～1500法蘭形式有帶頸平焊、帶頸對焊、整體法蘭、承插焊、螺紋、松套幾種，密封面形式有突面、凹凸面、榫槽面、環連接面、全平面幾種。

  化工行業壓力管道應用標準體系也是一個相對比較完整的標準體系，而且經歷了若干年的生產實踐檢驗，具有成熟的使用經驗。其使用面比較廣，它既可以與國外的ASME、DIN、ISO等標準配合使用，又可以與國內的GB、SH、JB等標準配合使用。

4. 機械行業的壓力等級標準

  機械行業應用標準體系（JB）中的法蘭標準JB/T 74～JB／T 90屬于歐洲標準體系，其公稱壓力等級共包括 PN0.25、PN0.6、PN1.0、PN1.6、PN2.5、PN4.0、PN6.3、PN10.0、PN16.0、PN20.0十個壓力等級。

5. 中國的壓力等級標準

  中國應用標準體系的法蘭標準GB/T 9112～GB／T 9123等效采用了ISO 7005-1標準，因此它同時包括了“歐式法蘭”和“美式法蘭”兩個體系。公稱壓力有兩個系列：其一是以PN0.25、PN0.6、PN1.0、PN1.6、PN2.5、PN4.0六個等級組成的I系列，屬于“歐式法蘭”；其二是以PN2.0、PN5.0、PN10.0、PN15.0、PN25.0、PN42.0六個等級組成的II系列，屬于“美式法蘭”。

公稱壓力標記示例：

PN 公稱壓力代號  ×× 公稱壓力（MPa）
