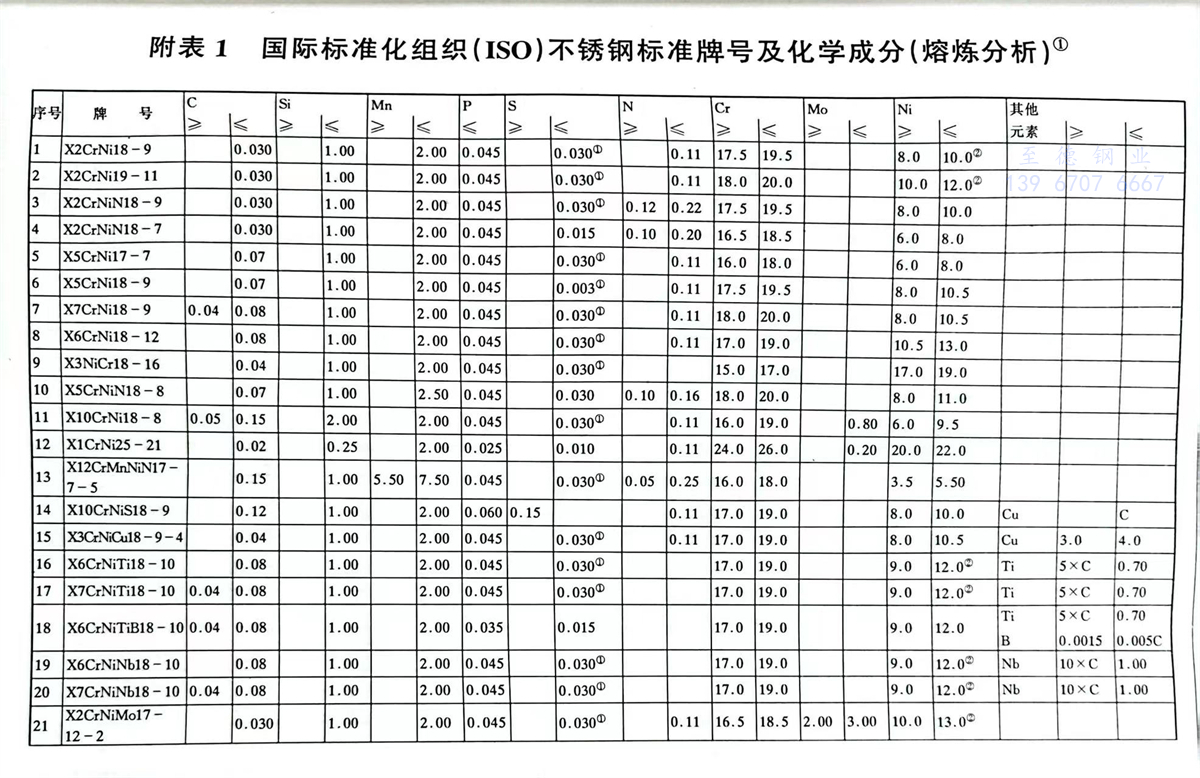

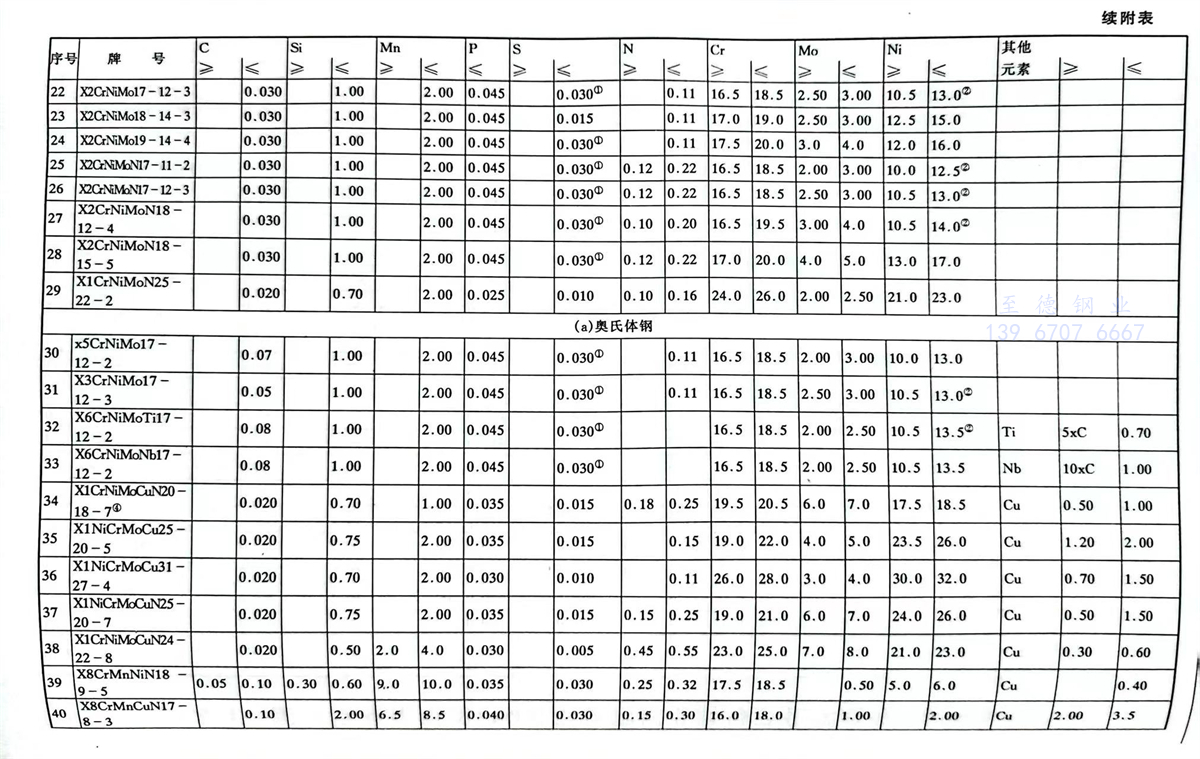

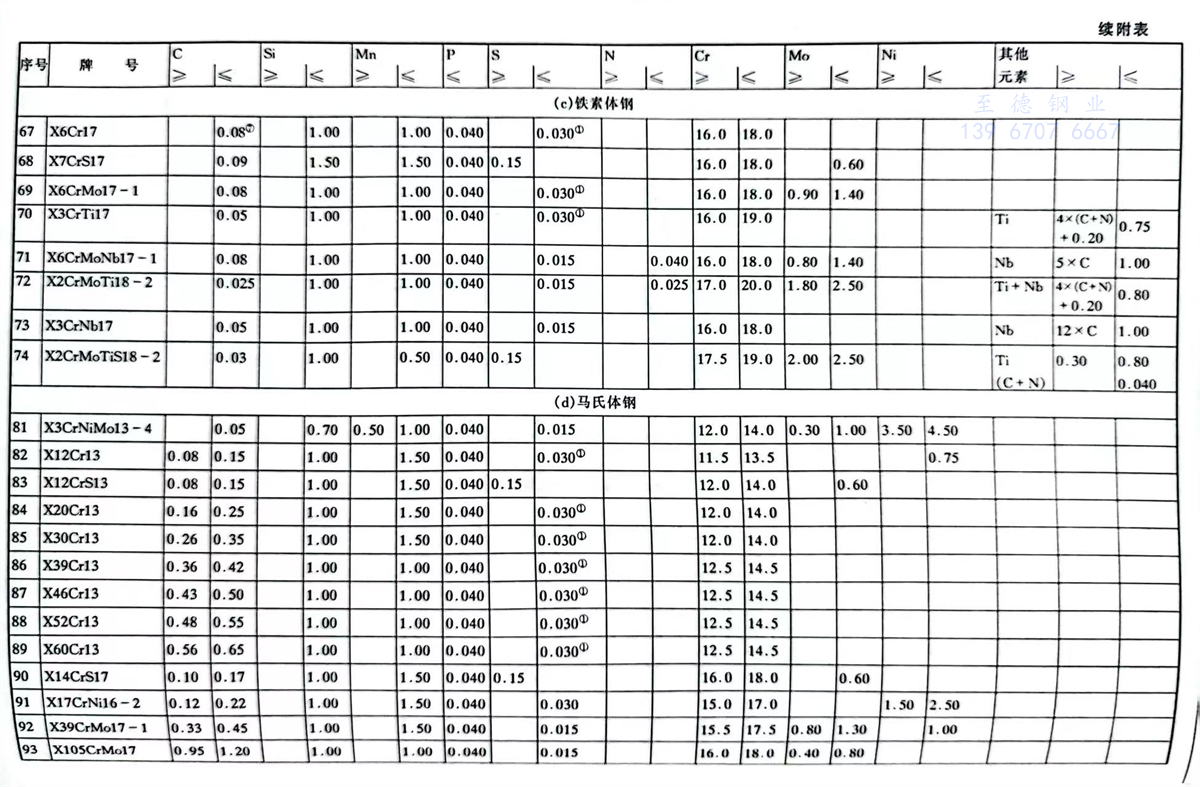

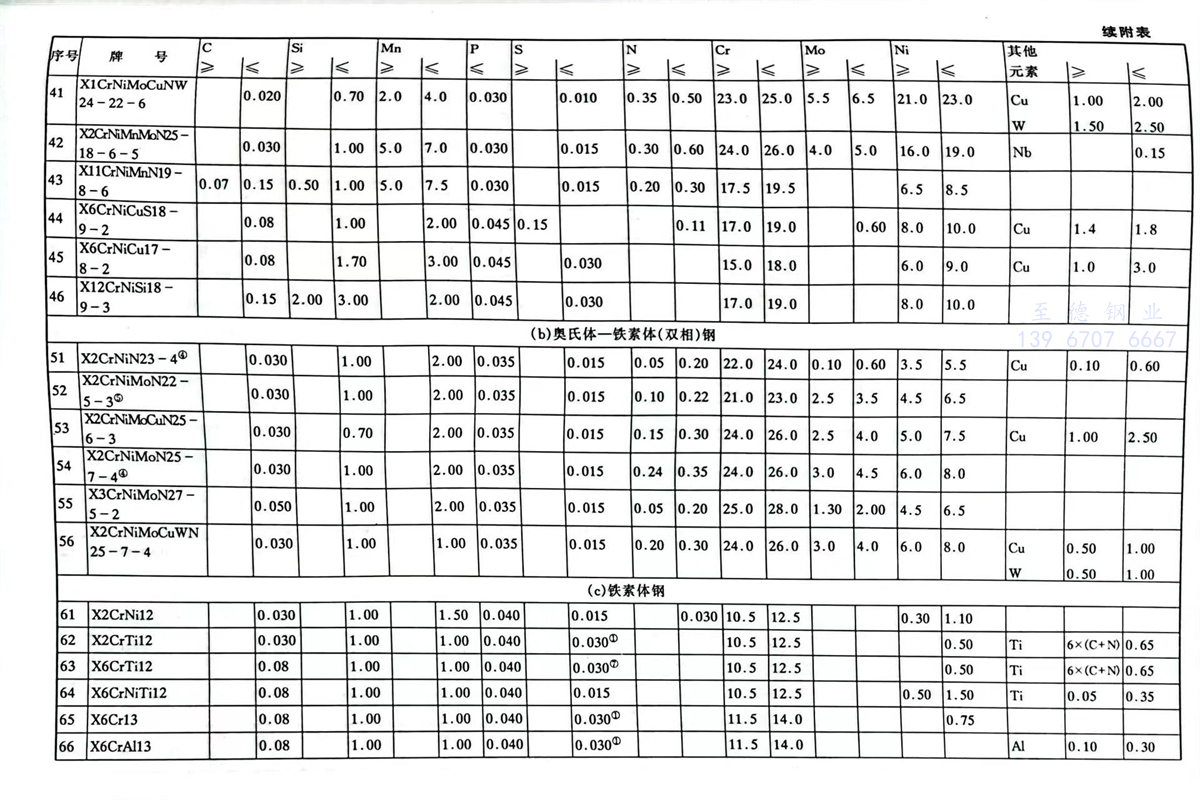

國際標準化組織（ISO）不銹鋼標準牌號及化學(xué)成分（熔煉分析）

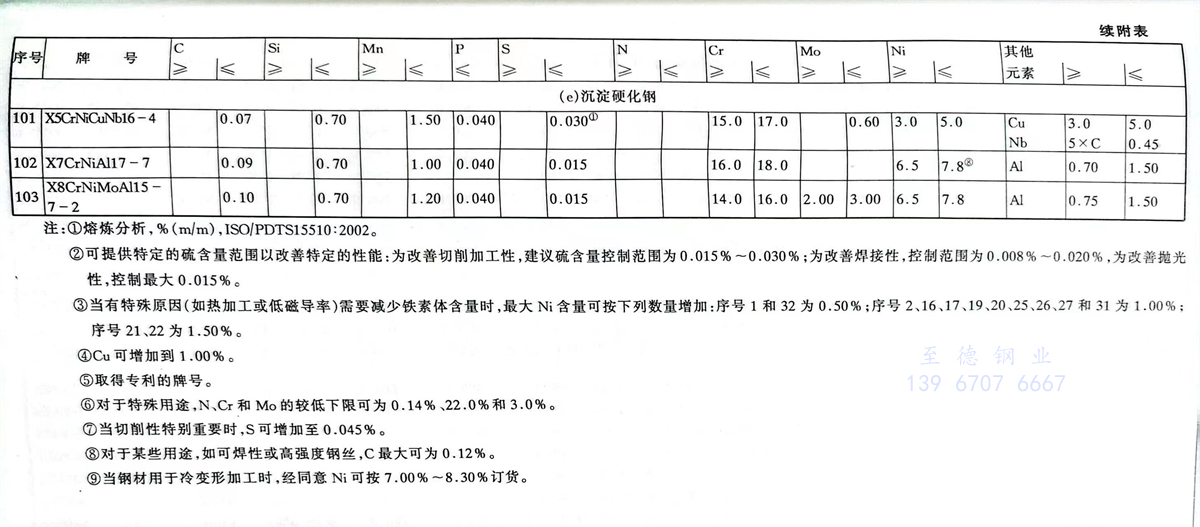

注：①. 熔煉分析，％（m/m），ISO/PDTS15510：2002。

      ②. 可提供特定的硫含量范圍以改善特定的性能：為改善切削加工性，建議硫含量控制范圍為0.015％～0.030％；為改善焊接性，控制范圍為0.008％～0.020％，為改善拋光性，控制最大0.015％。

      ③. 當有特殊原因（如熱加工或低磁導(dǎo)率）需要減少鐵素體含量時，最大Ni含量可按下列數(shù)量增加：序號1和32為0.50％；序號2、16、17、19、20、25、26、27和31為1.00％；序號21、22為1.50％。

      ④. Cu可增加到1.00％。

      ⑤. 取得專利的牌號。

      ⑥. 對于特殊用途，N、Cr和Mo的較低下限可為0.14％、22.0％和3.0％。

      ⑦. 當切削性特別重要時，S可增加至0.045％。

      ⑧. 對于某些用途，如可焊性或高強度鋼絲，C最大可為0.12％。

      ⑨. 當鋼材用于冷變形加工時，經(jīng)同意Ni可按7.00％～8.30％訂貨。
