①. 冷卻水管道布置應符合工藝的要求，如冷卻水的種類、用途，用水設備是否間斷操作及停工檢要求。室外敷設在管廊上的大直徑水管道宜靠近管廊柱子布置。

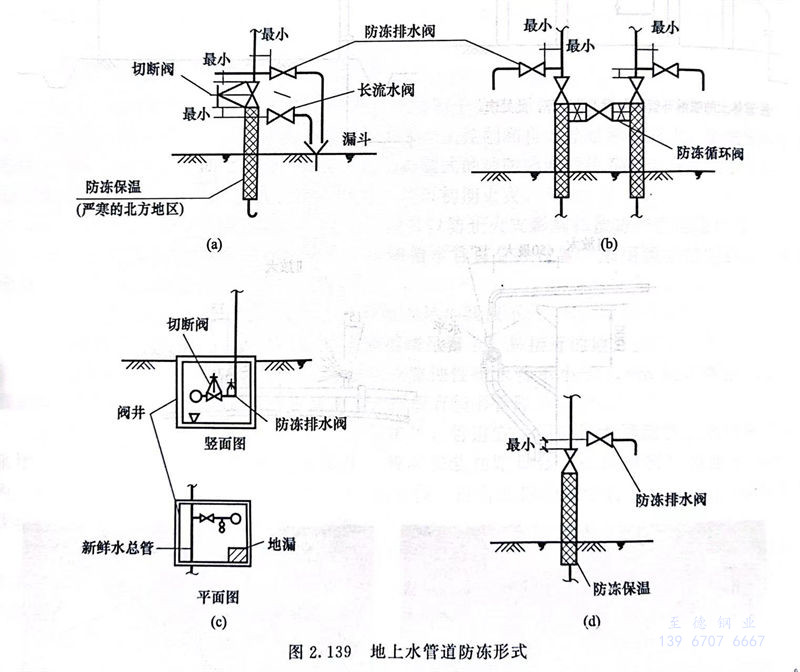

②. 寒冷地區埋地敷設的水管道引出地面時，管道應根據工藝要求，在冷卻水進出口管道上設置防凍排水閥、防凍循環閥和防凍長流水閥等措施，如圖2.139所示。

   a. 在寒冷地區，循環水應采用圖2.139（a）所示防凍形式。對于新鮮水附近無回水管道，可采用圖2.139（b）、（c）所示防凍形式。

   b. 對于最冷月平均氣溫等于或低于0℃地區的循環水、新鮮水等管道可采用圖2.139（d）所示防凍形式。

③. 寒冷地區架空敷設的水管道應避免產生死區和袋狀管段。否則，袋狀管段的低點應設置放凈，死區管段或設備間斷操作的管道，應采取保溫、伴熱等措施。

④. 寒冷地區的換熱器冷卻水進出口管道閥門處的防凍循環旁通管、防凍放空閥應靠近閥門。旁通管和閥門也應保溫。

⑤. 裝置內工藝用水和生活用水的管道，宜架空敷設在管廊上。
