某工程配管設計時，由3D軟件商開發了軟件插件，使軟件內的管子顯示了管道焊縫的位置，在三維軟件配管設計模型內自動顯示了焊縫區域，軟件可自動檢測焊縫區域與結構、管架等設施沖突的位置，實現了配管設計更高效的精細化、本質安全和自動化，見圖2.72。

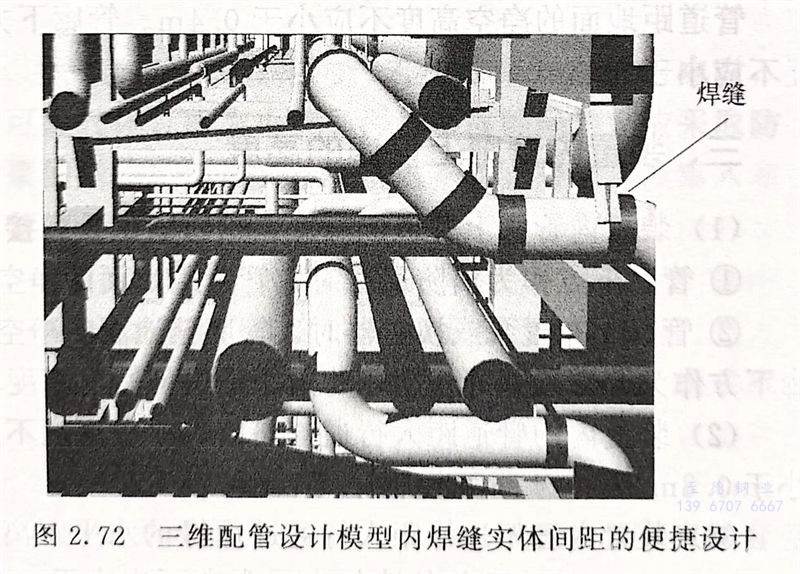

 圖2.72 三維配管設計模型內焊縫實體間距的便捷設計
